分享一个将磁电式转速传感器信号转换为标准数字量信号的电路图

最新推荐文章于 2024-07-23 18:15:10 发布
最新推荐文章于 2024-07-23 18:15:10 发布
阅读量947 收藏 4
点赞数 2
文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45445762/article/details/140400262
版权

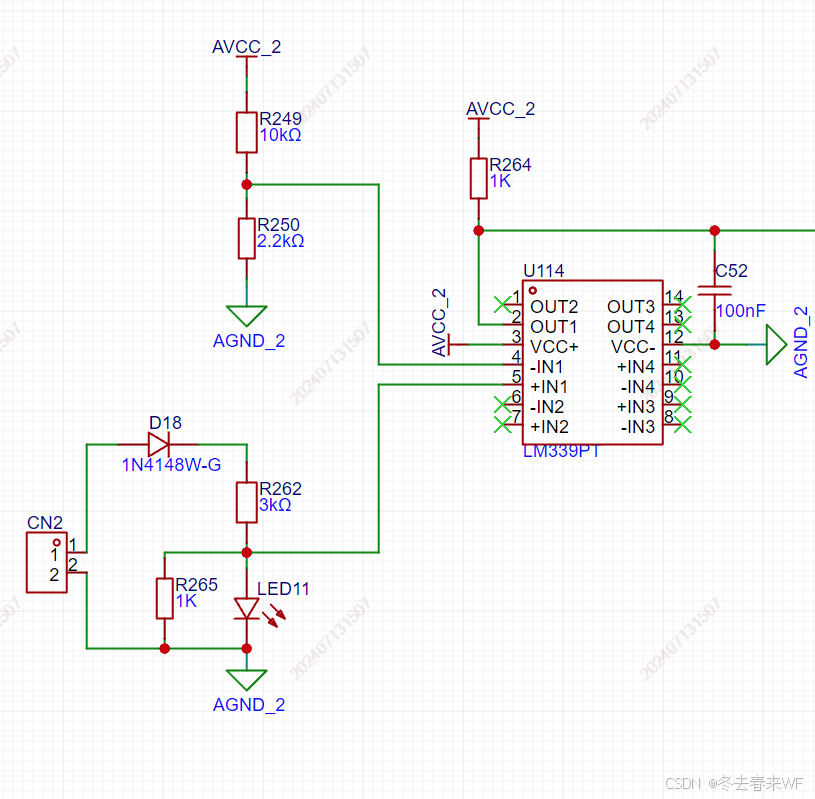

磁电式转速传感器是一种常用的测量转速的传感器，其使用简单，只要靠近旋转件的齿轮处，便可产生周期型的电脉冲信号；该脉冲信号的频率与转速成正比，测量电路需要对该信号进行调理，以获得标准的数字量信号，下图是使用LM339比较器实现信号调理的电路原理图，电阻R249和R250通过分压为比较器提供参考电压，CN2接插处接入脉冲信号，通过发光二极管的电压钳位作用，使其输出高脉冲时电压稳定在1.7V左右，而低脉冲时电压低于比较器的参考电压
