ZEMAX - 光栅衍射仿真(初级-1)
简单记录下使用ZEMAX进行光栅衍射的步骤:
- 插入光源,我这里使用简单的面光源;
- 插入接收平面,尺寸要大一些,方便接收高衍射级次的数据;

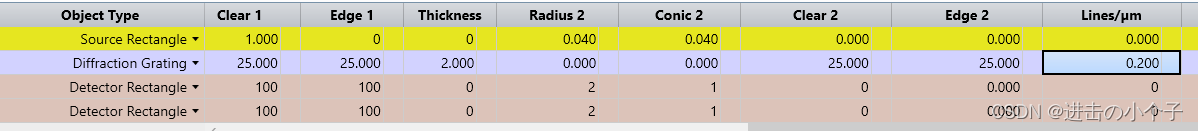

- 插入光栅:使用圆形光栅“”Diffraction Grating,光栅参数 lines/um 表示每微米的线数,例如0.2lines/um表示200线/mm,即光栅周期是5um,注意光栅的栅线方向是平行于X轴的(所以下面的结果中能看衍射方向是垂直于X轴的)。

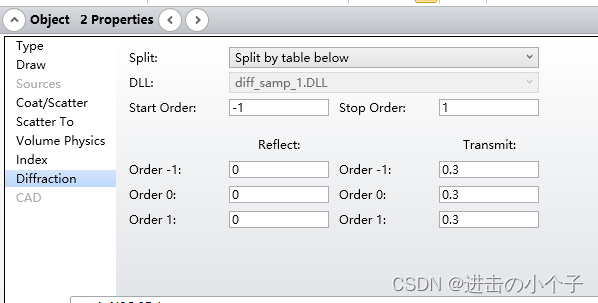

- 设置光栅衍射特性:主要设置衍射级次以及每个衍射级次对应的透过率或者光栅反射率

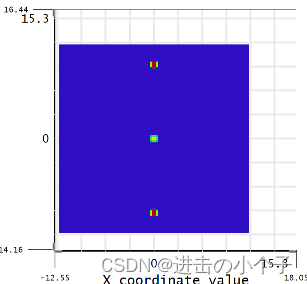

- 仿真结果:
从结果中读出+1级衍射光斑的位置~ y=9.4mm,接受平面与光栅的距离是80mm,所以对应的衍射角~6.7°,理论计算光波长=0.588um,对应的+1级衍射角是asind(0.588/5)=6.6°,基本是一致的。
