西门子PLCS7-1200位逻辑指令的使用

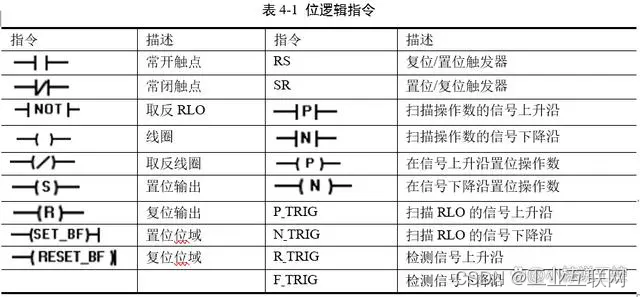

1.LAD触点

常开触点的位值为1时，常开触点将闭合（ON）。位值为0时，常开触点将闭合（OFF）。 常闭触点的位值为1时，常闭触点将闭合（OFF）。位值为0时，常闭触点将闭合（ON）。

以串联方式连接的触点创建与（AND）逻辑程序段。以并联方式连接的触点创建或（OR）逻辑程序段。 可将触点相互连接并创建用户自己的组合逻辑。如果用户指定的输入位使用存储器标识符I（输入）或Q（输出），则从过程映像寄存器中读取位值。

控制过程中的物理触点信号会连接到PLC上的I端子。CPU扫描已连接的输入信号并持续更新过程映像输入寄存器中的相应状态值。

通过在I偏移量后加入“:P”，可指定立即读取物理输入（例如：“%I3.4:P”）

2.NOT逻辑反相器

LAD NOT触点取反能流输入的逻辑状态。

• 如果没有能流流入NOT触点，则会有能流流出。

• 如果有能流流入NOT触点，则没有能流流出。

如下图所示，当I0.0的值为1时，没有能流流入NOT触点，则Q0.0有能流流出，其值为1。

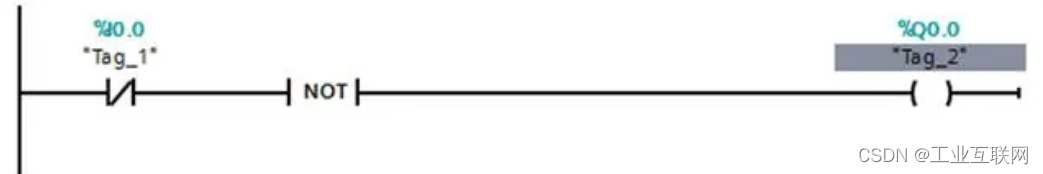

图：NOT逻辑反相器

3.线圈

线圈将输入的逻辑运算结果的信号状态写入指定的输出位，即信号的状态为1，线圈通电写入1；信号的状态为0，线圈断电写入0。如果用户指定的输出位使用存储器标识符Q，则CPU接通或断开过程映像寄存器中的输出位，控制输出信号连接到S7-1200的Q端子。

通过在Q偏移量后加入“:P”，可指定立即写入物理输出。对于立即写入，将位数据值写入过程映像输出寄存器并直接写入物理输出。

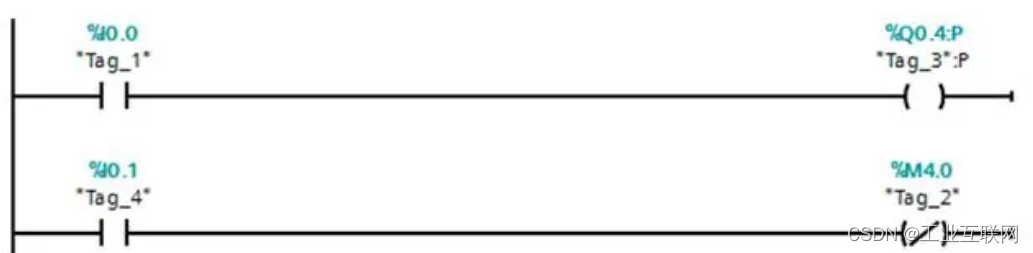

图：立即输出与取反线圈

如上图所示，当I0.0常开触点闭合，Q0.4立即写入物理输出。

如果输出线圈中间有“/”符号，则表示取反线圈，

当有能流流过取反线圈，则线圈为0状态，其常开触点断开，反之线圈为1状态，其常开触点闭合。 当I0.1常开触点闭合，线圈M4.0为0状态。

如上图所示，当I0.0常开触点闭合，Q0.4立即写入物理输出。

如果输出线圈中间有“/”符号，则表示取反线圈，

当有能流流过取反线圈，则线圈为0状态，其常开触点断开，反之线圈为1状态，其常开触点闭合。 当I0.1常开触点闭合，线圈M4.0为0状态。

4.置位和复位指令

S（置位输出）指令：S（置位）激活时，OUT地址处的数据值设置为1。 S不激活时，OUT不变。

R（复位输出）指令：R（复位）激活时，OUT地址处的数据值设置为0。 R不激活时，OUT不变。 这些指令可放置在程序段的任何位置，最主要的特点是有记忆和保持功能。

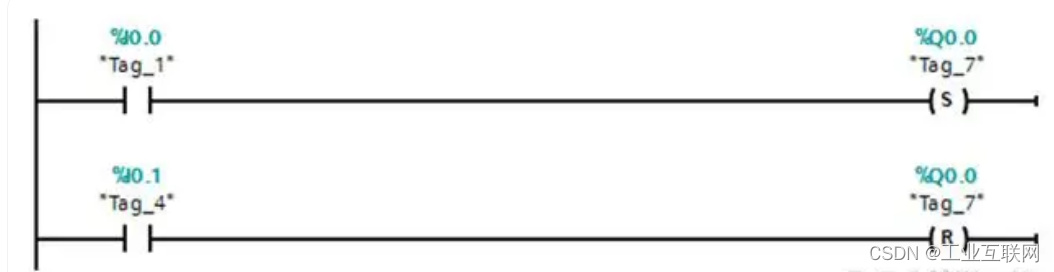

图：置位输出与复位输出指令

如图4-3所示。 当I0.0的常开触点闭合时，Q0.0变为1状态并保持该状态。 即使I0.0的常开触点断开，Q0.0也保持1状态。 当I0.1的常开触点闭合时，Q0.0变为0状态并保持该状态。 即使I0.1的常开触点断开，Q0.0也保持0状态。

5. 总结

位逻辑指令是在可编程逻辑控制器（PLC）编程中使用的一类指令，用于对位级信号进行逻辑操作。

这些位逻辑指令可以用于实现基本的逻辑运算和信号处理，用于控制器的输入和输出信号的处理和判断。在实际的PLC编程中，您可以根据具体的应用需求使用这些指令来实现所需的逻辑功能。注意，在使用这些指令时需要正确设置输入和输出位，以确保逻辑运算的准确性和可靠性。
