Cv2.EqualizeHist() 是 OpenCV 中用于直方图均衡化的函数，可以增强图像的对比度，特别适用于背景和前景对比度较低的图像。下面将详细剖析该函数的各个方面。

1. 核心原理与公式（深入剖析）

核心原理：
直方图均衡化的目的是通过调整图像的灰度分布，使得图像的对比度得到提高。具体来说，直方图均衡化将输入图像的灰度值重新映射到一个更广泛的范围，从而使得图像的亮度分布更加均匀。这样做的效果是通过扩展图像的动态范围，增强图像细节，尤其在暗区或亮区有更多细节时，能让它们更清晰可见。

核心公式：
假设输入图像的灰度值为 ( I(x, y) )，其灰度范围是 ([0, 255])，则其直方图均衡化过程可以通过以下几个步骤实现：

计算输入图像的累积直方图（CDF，Cumulative Distribution Function）：

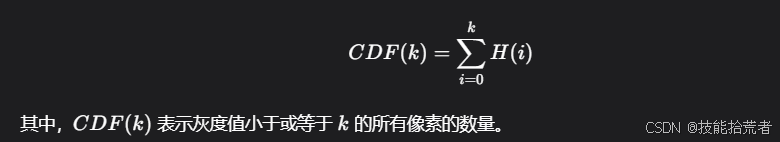

首先，计算输入图像的直方图 ( H(k) )，即每个灰度级 ( k ) 出现的次数。然后计算累积直方图：
归一化累积直方图：

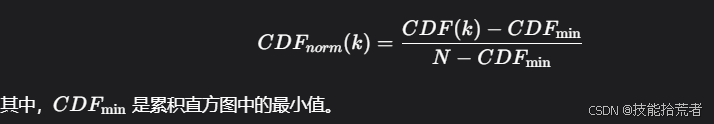

为了将灰度值映射到新的范围，需要对 ( CDF(k) ) 进行归一化。假设图像共有 ( N ) 个像素点，那么归一化后的值 ( CDF_{norm}(k) ) 可以通过下式计算：
映射到新的灰度值：

最终的均衡化图像灰度值 ( I’(x, y) ) 可以通过以下公式得到：

$[ I'(x, y) = \text{round}(255 \times CDF_{norm}(I(x, y))) ]$

这个公式将原图像的灰度值映射到新的均衡化后的灰度值。

2. 功能详解

Cv2.EqualizeHist() 主要功能是对灰度图像进行直方图均衡化，提高图像的对比度，特别是改善低对比度图像中的细节可见性。它不会改变图像的色调，只会影响图像的亮度分布。通常用于图像增强，尤其是在低光环境下拍摄的图像，或者背景和前景的对比度差异较小的图像。

3. 参数详解（深入剖析）

Cv2.EqualizeHist() 函数的参数非常简单，只有一个主要参数：

src (输入图像)：
- 类型：Mat 类型，必须是单通道（灰度）图像，图像的尺寸和数据类型不受限制，但必须是灰度图像（如 CV_8U、CV_16U 等）。
- 说明：这是输入图像，它的直方图会被均衡化。
dst (输出图像)：
- 类型：Mat 类型，与输入图像的大小和数据类型相同。
- 说明：均衡化后的图像，将会在该图像中保存结果。

注意：src 图像必须是灰度图像，如果输入为彩色图像，必须先转换为灰度图像后再进行均衡化。

4. 使用场景分析

Cv2.EqualizeHist() 的主要应用场景包括：

低对比度图像增强：
适用于那些亮度差异不明显的图像，通过均衡化可以改善图像的可视效果，尤其是在人眼难以分辨细节的图像中（例如，拍摄时光线不足、背景与前景对比度小）。
医学图像处理：
在医学影像处理中，许多医学图像（如 X 光片、CT 扫描图像等）由于照明不均或设备限制，可能对比度较低。通过直方图均衡化能够增强细节，使得医生能够更清晰地识别图像中的重要特征。
遥感图像处理：
在遥感图像中，可能由于云层、地理环境等因素影响，图像的对比度较低。均衡化可以帮助提取更多的地表特征。

5. 使用注意事项分析

仅限灰度图像：
Cv2.EqualizeHist() 只能处理单通道灰度图像，如果输入图像是彩色的，需要先将其转换为灰度图像（例如，使用 Cv2.CvtColor() 转换）。
过度均衡化问题：
在某些情况下，直方图均衡化可能导致图像看起来不自然，特别是在图像中有大量细节的区域时，均衡化后可能会产生噪声或不必要的高对比度。
图像内容变化：
对于某些图像（如已经具备良好对比度的图像），直方图均衡化可能并不会产生明显的改善，反而可能导致细节丢失。

6. 运行时间优化方法

选择适当的图像尺寸：
在进行直方图均衡化时，图像的尺寸越大，计算所需的时间就越长。可以考虑降低图像分辨率来加速处理，但需要在图像质量和处理速度之间做平衡。
图像预处理：
如果图像中存在噪声，可以先进行噪声去除（如使用 GaussianBlur 等方法），减少噪声对直方图均衡化结果的干扰，提升效果。
批量处理优化：
对大量图像进行均衡化时，批量处理可以显著提高处理效率。可以使用多线程或 GPU 加速库（如 CUDA）来加速图像处理过程。

7. 优缺点

优点：

增强对比度：能够有效增强低对比度图像的可视效果，使图像中的细节更加清晰可见。
简单高效：直方图均衡化算法简单且执行速度快，能够处理各种类型的灰度图像。

缺点：

可能产生过度增强：有时，均衡化后会导致图像的对比度过高，可能引入噪声或者过度饱和的区域。
不适用于彩色图像：必须对彩色图像进行灰度转换，失去颜色信息。
对原图像的纹理产生影响：在某些复杂图像中，过度的均衡化可能会消除重要的纹理细节。

8. 实际案例

假设我们有一张灰度图像，其中图像的背景较暗，前景物体对比度较低，难以辨认。使用 Cv2.EqualizeHist() 后，图像中的背景变亮，前景物体的细节变得更加明显，能够清楚地区分背景和前景。

Mat image = Cv2.ImRead("low_contrast_image.jpg", ImreadModes.Grayscale);
Mat result = new Mat();
Cv2.EqualizeHist(image, result);
Cv2.ImShow("Original Image", image);
Cv2.ImShow("Equalized Image", result);
Cv2.WaitKey(0);
Cv2.DestroyAllWindows();

9. 案例分析

在医学图像处理中，假设有一张X光图像，图像亮度较低，细节不清晰，可能导致医生难以辨识骨折部位。经过直方图均衡化后，图像的对比度得到了提高，医生能够更容易地看到骨折的具体位置和形态。

10. 结合其他相关算法搭配使用情况

与噪声去除结合：
在进行直方图均衡化前，可以使用 GaussianBlur() 或其他去噪算法处理图像，以减少噪声对结果的影响。
与自适应直方图均衡化结合：
对于一些局部对比度非常差的区域，可以使用自适应直方图均衡化（CLAHE，Contrast Limited Adaptive Histogram Equalization），它在每个小区域内进行直方图均衡化，并且限制对比度增益，以防止在局部区域产生过度增强的效果。这种方法通常比全局直方图均衡化更适用于具有不同亮度区域的图像。

例如，CLAHE 可以有效地提高图像的局部对比度，同时避免全局直方图均衡化时可能出现的过度增强现象。CLAHE 常用于医学影像、卫星图像等场景，它特别适合处理那些图像局部对比度较低的情况。

示例代码：

Mat image = Cv2.ImRead("low_contrast_image.jpg", ImreadModes.Grayscale);
Mat claheImage = new Mat();

// 初始化CLAHE对象
var clahe = Cv2.CreateCLAHE(clipLimit: 2.0, tileGridSize: new OpenCvSharp.Size(8, 8));

// 应用CLAHE算法
clahe.Apply(image, claheImage);

Cv2.ImShow("CLAHE Image", claheImage);
Cv2.WaitKey(0);
Cv2.DestroyAllWindows();

在上述代码中，clipLimit 是对比度限制参数，tileGridSize 是将图像分为小块的大小。通过调节这些参数，您可以控制增强效果的强度和细节的保留。

11. 相似算法

除了直方图均衡化，以下是一些与之相关或类似的图像增强算法：

自适应直方图均衡化（CLAHE）：
- 该算法通过在小区域内进行直方图均衡化来增强图像的局部对比度，同时避免过度增强的问题。特别适合处理局部对比度不均匀的图像。
Gamma 校正：
- Gamma 校正是一种非线性图像增强方法，通过调整图像的像素值，使图像的亮度分布更加均衡。对于图像中较暗区域的亮度增强有良好的效果，但可能会引入一些伪影。公式为：

  $[ I_{out}(x, y) = 255 \times \left(\frac{I_{in}(x, y)}{255}\right)^\gamma ]$
- gamma 是一个控制图像亮度的参数。gamma > 1 会使图像变暗，gamma < 1 会使图像变亮。
线性对比度拉伸：

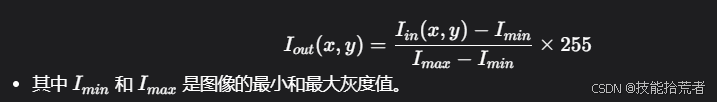

- 这是一种通过线性转换调整图像灰度值的图像增强方法。它的目的是增加图像中灰度值的动态范围，从而增强图像的对比度。其公式为：

在这里插入图片描述

拉普拉斯滤波（Laplace Filtering）：
- 拉普拉斯滤波是一种基于边缘检测的图像增强方法。通过计算图像的二阶导数，可以突出显示图像中的边缘信息，有助于提升图像细节。
Sobel 算子：
- Sobel 算子是一种常用的边缘检测方法。它通过计算图像的梯度来检测图像中的边缘。通过对边缘信息的强调，可以使图像中的细节更加突出。
高斯滤波 + 直方图均衡化：
- 在进行直方图均衡化前，先使用高斯滤波来平滑图像，以减少噪声对直方图均衡化效果的影响。高斯滤波可以去除图像中的高频噪声，增强均衡化后图像的视觉效果。
