电容专题：电容两端电压不能突变的理解

1、概述

电容两端电压不能突变，想要理解这一点，你就必须明白电容它是个什么性质的原件。是的，它是一个储能性质的原件。电容，顾名思义就电能的容器，好比水杯，它是一个用来装水的容器。那么水杯是不是叫做水容更好呢，哈哈！
电容两端的电压不能突变，就好比一个空杯子你往里面倒水，你没法瞬间将杯子注满水，电也没法瞬间将电容充满电。给杯子注满水和给电容充满电都是需要时间的，虽然这个时间（τ=RC）可能会很短，但它终究是一个过程，不是一瞬间就能完成的。
核心： 电容两端电压不能突变：等效短路：

2、仿真验证

结合上面的说明，下面我们用Tina来仿真下积分电路和微分电路。
2.1、积分电路：

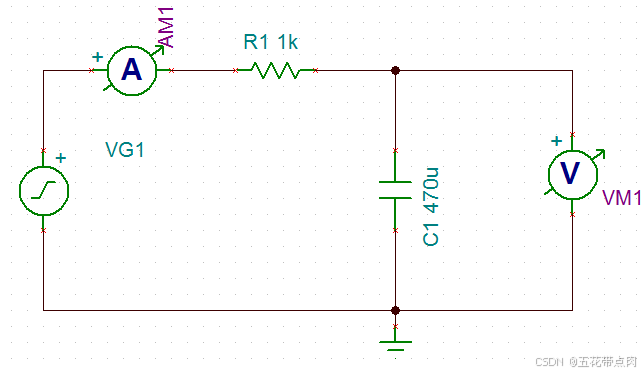

2.1.1积分仿真电路

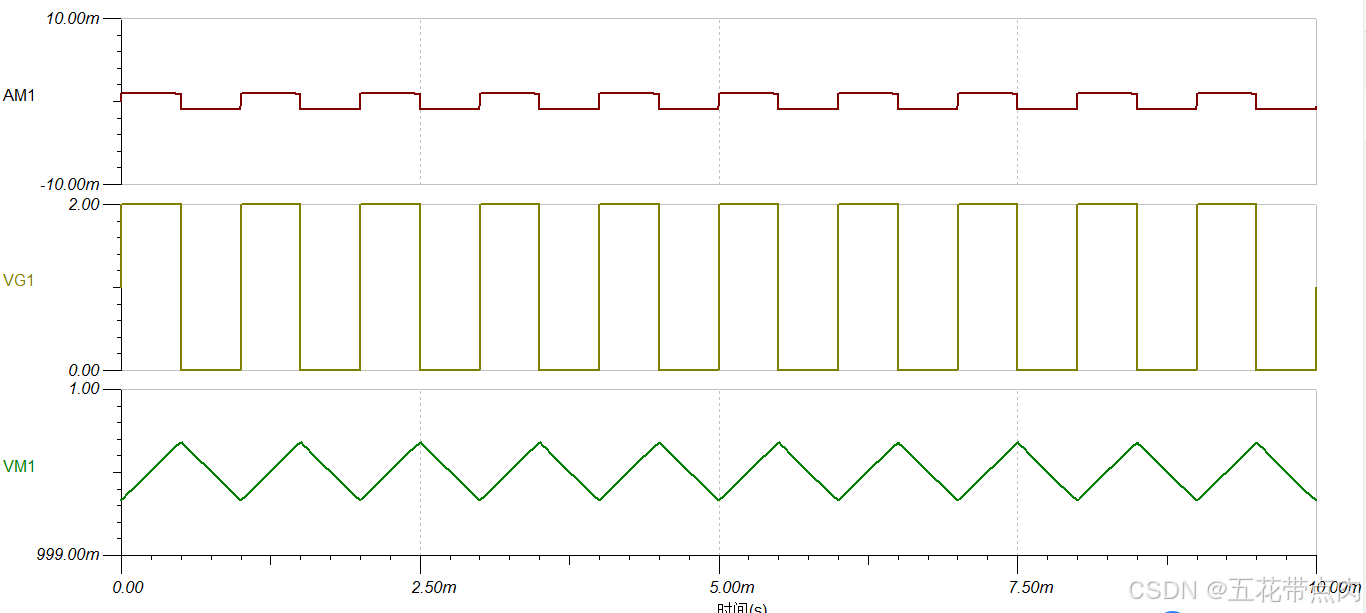

积分电路仿真波形

上图中，绿色方波信号为原始输入信号，即信号源信号。棕色为输出信号，即电容两端信号波形。可以看出在输入信号由低电平变为高电平时，几乎是立刻完成这一变化过程，而这一变化过程反映到电容上却大不一样，电容上的电压变化比较缓慢，它是一个充放电的过程，电压从0开始增长，输入信号整个高电平期间是充电时间，由于τ=RC参数选择的原因，电容充电还没达到输入信号的幅值大小，输入信号就变为0了，这时候就又开始放电，还没等电放完，就又开始充电了。就这样一直循环。出现了上述波形。微分电路也是同样可以这样分析。
