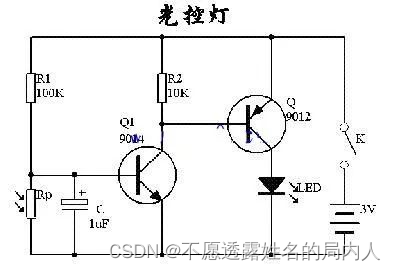

一个简单的光控灯电路

利用了光敏电阻、电容 、三极管的特性实现

光敏电阻 ：光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5MΩ。

电路原理分析：
无光时：Rp 很大，比R1大很多，R1和Rp分压，保证了三极管Q1导通，R2下端基本被拉到地，从而导致三极管Q2导通，灯亮。

有光时：Rp 很小，比R1小很多，R1和Rp分压，三极管Q1无法导通，R2下端基本被拉高，从而导致三极管Q2无法导通，灯灭。

猜想电容在这里的作用：从无光到有光，凭借电容缓慢的放电，让灯缓慢熄灭
在这里插入图片描述
