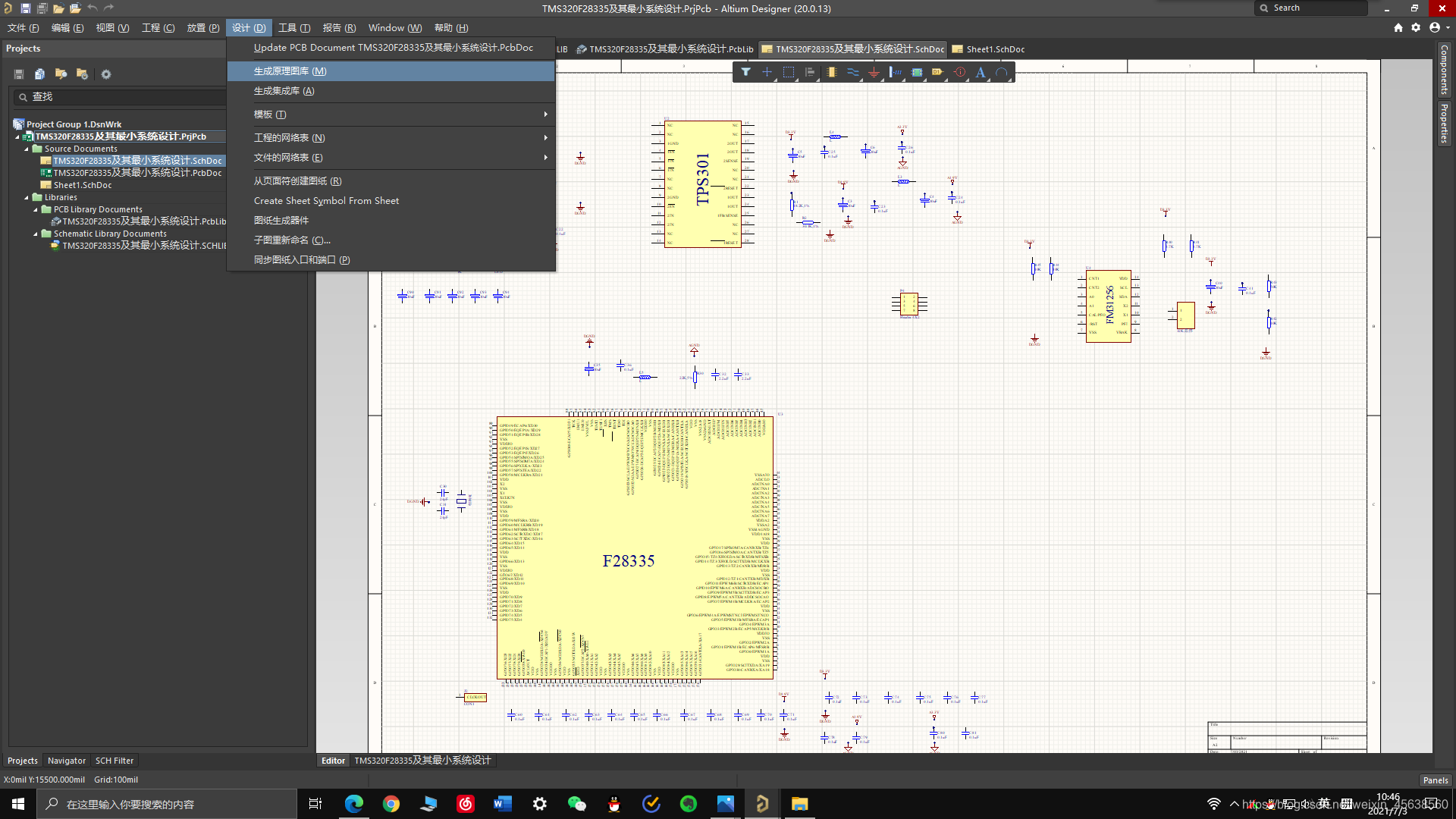

1、选择”Design”选项卡中的“Make Schematic Library”

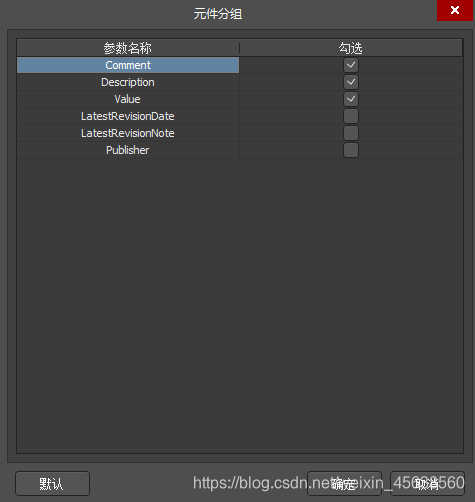

2、打勾即可。

3、在打开的pcb工程的菜单栏中找到Design菜单，点击“Design”菜单，在弹出的选项中选择“Make PCB Library”。

5、一段时间后，软件自动生成一个与之前打开的PCB同名的库文件（后缀名为PcbLib），这里包含了我们打开的这个PCB所有的元件封装。
