Altium Designer 如何从已有的PCB图、原理图,分别导出PCB封装库和原理图封装库

1、打开Altium Designer 09 软件,然后打开自己的想要导出封装库的原理图和PCB文件

2、选择菜单 Design-Make PCB Library。 这个功能就是制作PCB库,也就是从已有的PCB文件中导出封装库。点击后就可以看见封装库的生成过程了,一个一个的封装从我们眼前闪过。

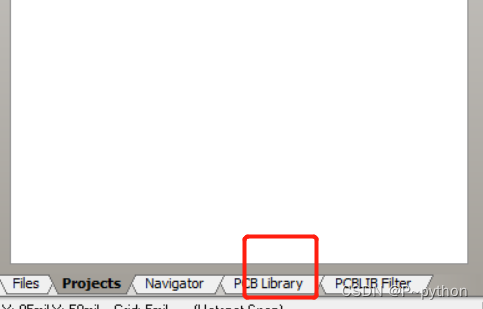

3、在PCB Library中,看一下我们刚才生成的封装库,我们可以看到,刚才自己的PCB内所有的器件的封装都在这里

4、回到Projects 然后右击这个封装库,选择Save AS...去保存这个封装库,放到你需要放的地方。这样一个封装库就生成好了。以后想用这里的封装时,导入这个封装库就OK了。

5、执行designer-make schematic library 将会在工程目录下面生成一个library的文件夹,在文件夹里将会找到你刚打开的库文件。

6、找到这个库文件的元件后,你要是不满意可以直接在库文件上面进行更改,或是其它修改操做,改为你比较熟悉的元件风格。

7、同PCB处理保存原理图。
