STM32MP157驱动开发——Linux LCD驱动（下）

0.前言
一、驱动开发
二、运行测试

相关文章：STM32MP157驱动开发——Linux LCD驱动(上)

0.前言

在上一节内容中，对 LCD 的一些相关知识，如 LCD 的成像原理、LTDC 接口，以及 Linux 中自带的 DRM 驱动框架进行了一些了解，本节就使用这个框架开发一个 LCD 驱动。

一、驱动开发

1.原理图分析

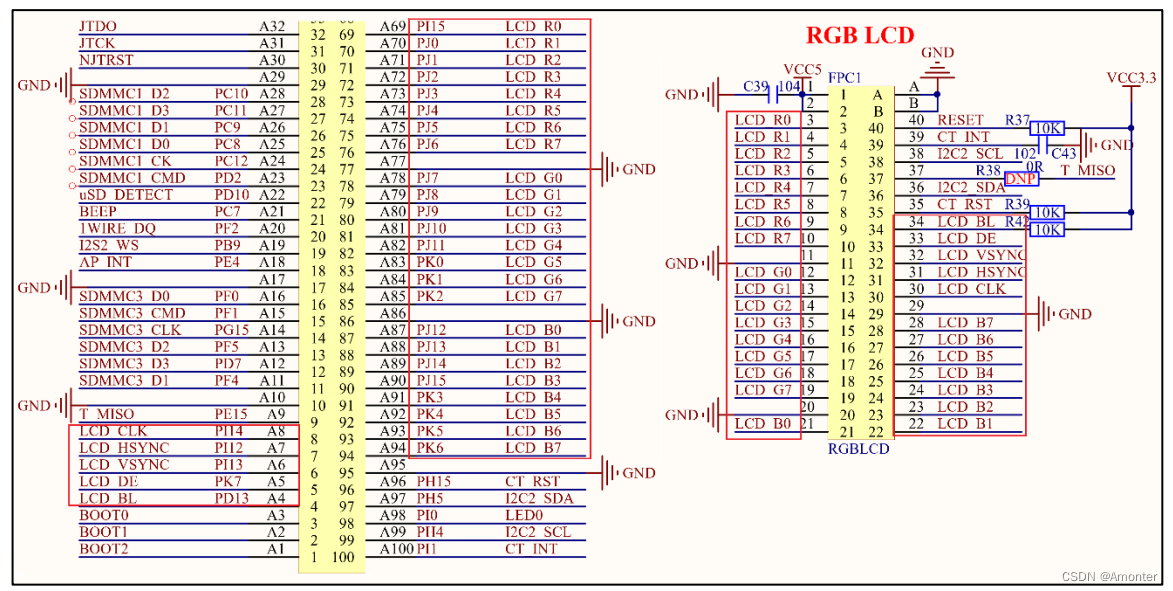

在 STM32MP1 开发板上，有一个 RGB LCD 接口，其原理如下所示：
在这里插入图片描述
左边对应的是 LCD 接口引脚图，右边为 STM32MP1 开发板 RGB LCD 接口的原理图。

2.设备树修改

设备树的修改需要注意四个地方：
①LCD 所使用的 IO 配置。由于 STM32MP1 的 IO 支持复用，所以实际所使用的 LCD 引脚可能不一样。因此首先要根据实际硬件设计，修改 LCD 所有使用的 IO 配置。
②LDTC 接口节点修改，修改相应的属性值，告诉内核要指定哪个输出接口，比如输出到 RGB LCD 屏、MIPI 屏等。本节内容用到是 RGB LCD 屏。
③输出接口节点的编写，比如本节用到的 RGB LCD 屏需要在根节点下添加 RGB LCD节点。
④LCD 背光节点信息修改，要根据实际所使用的背光 IO 来修改相应的设备节点信息。

1）LCD 屏幕使用的 IO 配置

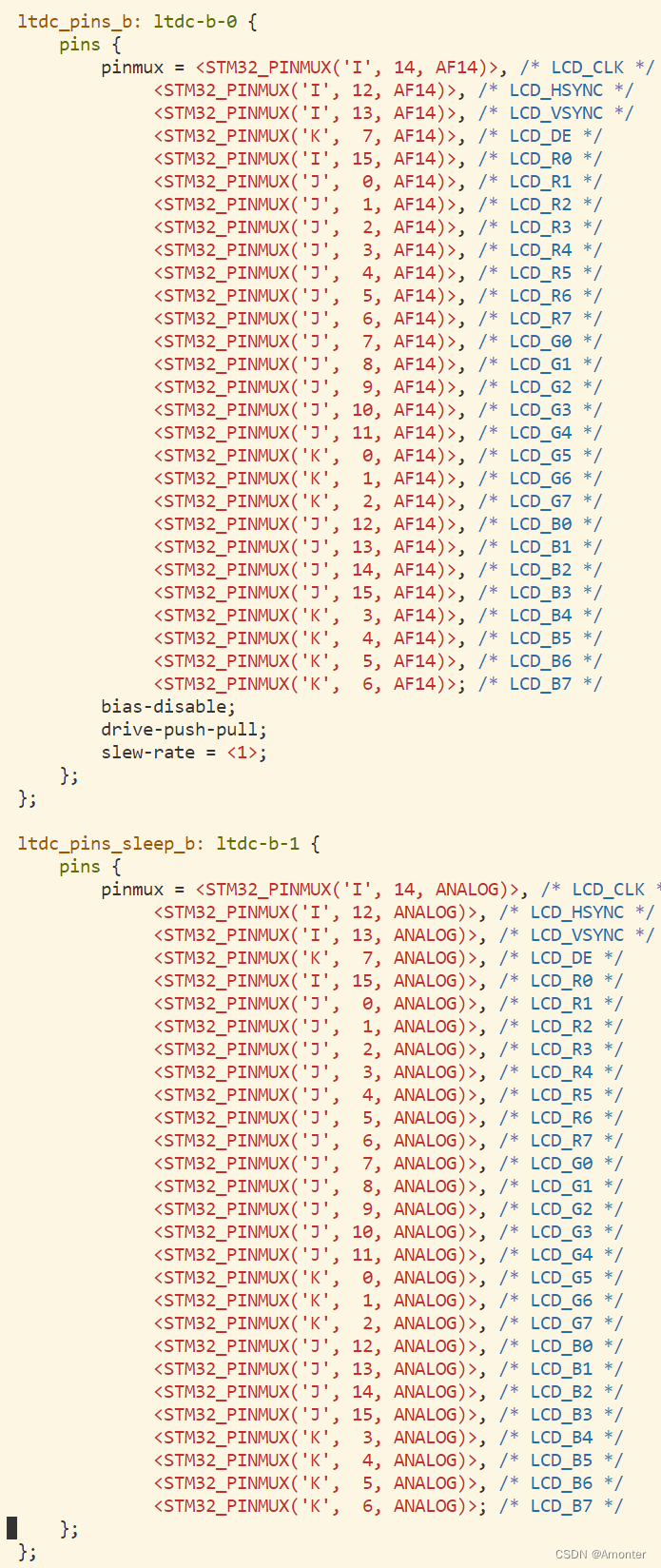

首先要检查一下设备树中 LCD 所使用的 IO 配置，其实这部分已经由 ST 官方写好了，不需要修改，不过还是要检查一下。打开 arch/arm/boot/dts/stm32mp15-pinctrl.dtsi 文件，在 pinctrl 节点中找到如下内容：
在这里插入图片描述
官方提供了两组 ltdc 接口，正点原子的板子使用的是 b 组。子节点 ltdc_pins_b，为 RGB LCD 的 24 根数据线配置项和 4 根控制线配置项。子节点 ltdc_pins_sleep_b，同样也是 RGB LCD 的 24 根数据线配置项和 4 根控制线配置项。
可以看出，这里有两个 pinmux 分别为：ltdc_pins_b 和 ltdc_pins_sleep_b，其中 ltdc_pins_b 是在默认模式下的 RGB LCD pinmux 配置， ltdc_pins_sleep_b 是在 sleep 模式下 RGB LCD 的 pinmux 配置。如果想要 LCD 屏进入睡眠模式就切换为 sleep 模式。

2）LDTC 接口节点修改

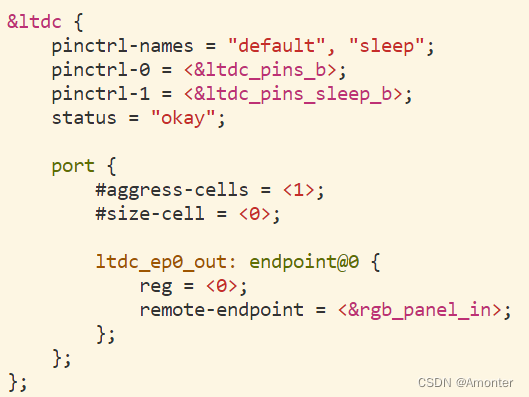

LTDC 节点在 stm32mp151.dtsi 里已经写好一部分了，只需要告诉 LTDC 节点输出到 RGB LCD 屏里就行。在 stm32mp157d-atk.dts 文件中添加如下内容（非根节点）：
在这里插入图片描述
①给 LTDC 设置了两个 pinmux 模式，pinctrl-0 为 default 模式，pinctrl-1 为 sleep 模式，系统默认使用 default 模式
②设置 port 下子节点的 reg 属性的地址信息描述
③在 port 下添加了一个子节点为 ltdc_ep0_out，其中 reg 属性值为 0，remote-endpoint 属性是用来告诉 ltdc 节点输出到哪里，这里是用的 RGB LCD 屏，所以输出到 rgb_panel_in 接口。

3）输出接口的编写

还需要添加一个 LCD 设备树节点，在 stm32mp157d-atk.dts 文件的根节点/下添加如下所示内容：

panel_rgb: panel-rgb {
		compatible = "amonter,lcd-rgb";
		backlight = <&backlight>;
		status = "okay";

		port {
			rgb_panel_in: endpoint {
				remote-endpoint = <&ltdc_ep0_out>;
			};
		};
};

①设置 compatible 属性值为“amonter,lcd-rgb”，所以稍后要在 panel-simple.c 文件里的 platform_of_match 数组增加一个 of_device_id 结构体，此结构体的 compatible 成员属性值为“amonter,lcd-rgb”。
②设置 backlight 属性值为“&backlight”，此属性值为引用背光节点，稍后会讲解如何编写。
③port属性告诉 LCD 驱动，要从 LTDC 节点里获取显示数据，remote-endpoint 就是引用 ltdc。

3.在 panel-simple.c 文件里面添加屏幕参数

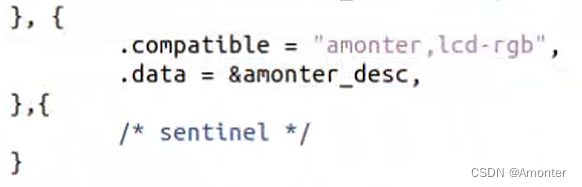

打开 drivers/gpu/drm/panel/panel-simple.c，在 platform_of_match 数组中添加如下内容：

.compatible = "amonter,lcd-rgb",
.data = &amonter_desc,

在这里插入图片描述
注意要留一个空白尾结点。其中amonter_desc保存的是参数，所以还需要在panel-simple.c中实现amonter_desc。添加如下代码：

1 static const struct drm_display_mode ATK7016_mode = {
2 	.clock = 51200, /* LCD 像素时钟，单位 KHz */
3 	.hdisplay = 1024, /* LCD X 轴像素个数 */
4 	.hsync_start = 1024 + 140, /* LCD X 轴+hbp 的像素个数 */
5 	.hsync_end = 1024 + 140 + 20, /* LCD X 轴+hbp+hspw 的像素个数*/
6 	.htotal = 1024 + 140 + 20 + 160,/* LCD X 轴+hbp+hspw+hfp */
7 	.vdisplay = 600, /* LCD Y 轴像素个数 */
8 	.vsync_start = 600 + 20, /* LCD Y 轴+vbp 的像素个数 */
9 	.vsync_end = 600 + 20 + 3, /* LCD Y 轴+vbp+vspw 的像素个数 */
10 	.vtotal = 600 + 20 + 3 + 12,/* LCD Y 轴+vbp+vspw+vfp */
11 	.vrefresh = 60, /* LCD 的刷新频率为 60HZ */
12 };
13
14 static const struct panel_desc amonter_desc = {
15 	.modes = &ATK7016_mode,
16 	.num_modes = 1,
17 	.bus_format = MEDIA_BUS_FMT_RGB888_1X24,
18 };

这是 ATK7016 屏的参数，并且设置为 RGB888 模式。如果使用的其他屏幕，需要按照屏幕手册对应的时序参数设置。
ATK7016_mode 结构体中是 ATK7016 屏幕时序参数，根据自己所使用的屏幕修改即可。

4.LCD 屏幕背光节点信息

1）背光 PWM 节点设置

正点原子的 LCD 接口背光控制 IO 连接到了 STM32MP1 的 PD13 引脚上，因此需要将 PD13 复用为 TIM4_CH2，然后配置 TIM4 的 CH2 输出 PWM 信号，通过此 PWM 信号来控制 LCD 屏幕背光的亮度。

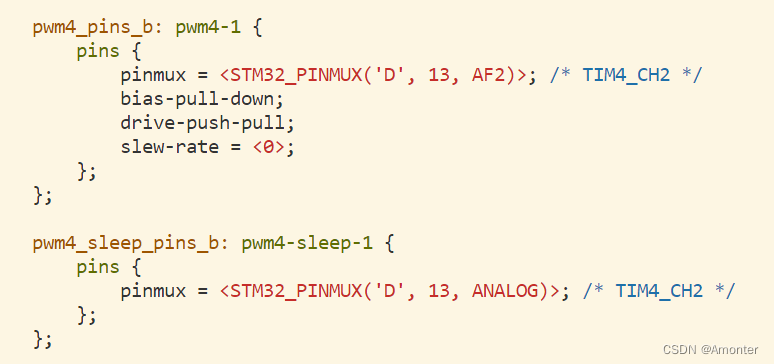

在 stm32mp15-pinctrl.dtsi 中找到如下内容：
在这里插入图片描述
可以看到官方也是用的此引脚作为 LCD 背光控制引脚。如果自己使用其他引脚，那么就需要做出相应修改。

在 stm32mp157d-atk.dts 文件中添加一个 timers4 节点：


&timers4 {
	status = "okay";
	/* spare all DMA channels since they are not needed for PWM output */
	/delete-property/dmas;
	/delete-property/dma-names;
	pwm1: pwm {
		pinctrl-0 = <&pwm4_pins_a>;
		pinctrl-1 = <&pwm4_sleep_pins_a>;
		pinctrl-names = "default", "sleep";
		#pwm-cells = <2>;
		status = "okay";
	};
};

与之前的 PWM 驱动中添加的 timers1 节点类似，在此不过多赘述。

2）backlight 节点设置

PWM 和相关的 IO 已经准备好了，还需要一个节点来将 LCD 背光和 TIM4_CH2 连接起来。这个节点就是 backlight，backlight 节点描述可以参考 Documentation/devicetree/bindings/leds/backlight/pwmbacklight.txt 这个文档，主要注意以下几点：
①节点名称要为“backlight”。
②节点的 compatible 属性值要为“pwm-backlight”，因此可以通过在 Linux 内核中搜索“pwm-backlight ”来查找 PWM 背光控制驱动程序，这个驱动程序文件为drivers/video/backlight/pwm_bl.c，感兴趣的可以去看一下这个驱动程序。
③pwms 属性用于描述背光所使用的 PWM 的通道以及 PWM 频率，比如本节要使用
的 pwm4 的第二个通道，pwm 频率设置为 200Hz。
④brightness-levels 属性描述亮度级别，范围为 0~255，0 表示 PWM 占空比为 0%，也就是亮度最低，255 表示 100%占空比，也就是亮度最高。设置几级亮度根据需要自行填写此属性。
⑤default-brightness-level 属性为默认亮度级别。

所以在 stm32mp157datk.dts 文件中新建backlight节点，内容如下：

backlight: backlight {
	compatible = "pwm-backlight";
	pwms = <&pwm4 1 5000000>;
	brightness-levels = <0 4 8 16 32 64 128 255>;
	power-supply = <&v3v3>;
	default-brightness-level = <7>;
	status = "okay";
};

①设置背光使用 pwm4 的第二个通道，PWM 频率为 200Hz。
②设置背 8 级背光(0~7)，分别为 0、4、8、16、32、64、128、255，对应占空比
为 0%、1.57%、3.13%、6.27%、12.55%、25.1%、50.19%、100%，可以根据需要自行添加其他背光等级值。
③设置默认背光等级为 7，也就是 100%的亮度

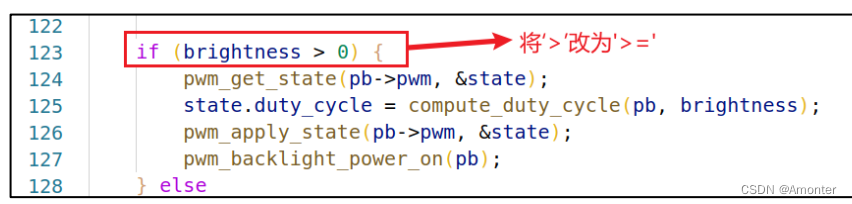

注：背光的驱动代码有点 bug，如果设置 0 级屏不会灭屏，打开 pwm_bl.c 文件，找到 123 行，将 > 改为 >=：
在这里插入图片描述

二、运行测试

1.编译出新的内核和设备树

make uImage dtbs LOADADDR=0xC2000040 -j16

2.内核配置说明

官方的内核已经使能了 DRM 驱动，如果自己想要使用，在 menuconfig 中的Device Drivers --> Graphics support目录下，选中Direct Rendering Manager (XFree86 4.1.0 and higher DRI support)和DRM Support for STMicroelectronics SoC Series，同时在该级目录的Display Panels子目录选中support for simple panels、Backlight & LCD device support子目录选中Generic PWM based Backlight Driver。

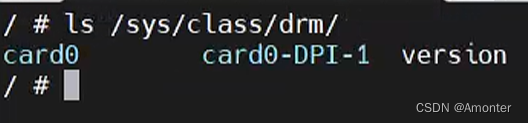

用新的 uImage 镜像和 stm32mp157d-atk.dtb 设备树用来启动内核，如果设置正确那么在文件统/sys/class/drm/路径下，存在以下内容：
在这里插入图片描述

3.文件系统使能 libdrm 库

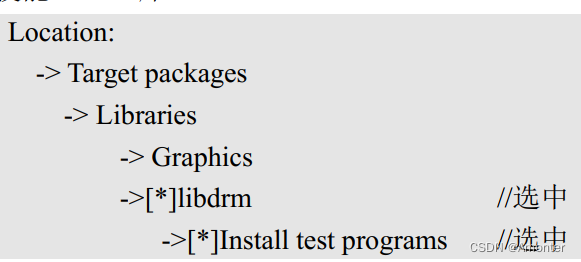

没有 libdrm 库是不能调用 drm 驱动的，所以我们要在文件系统使能 libdrm 库。正点原子使用的根文件系统是通过 buildroot 配置的，这是一种对 busybox 的封装和扩展，除了支持 busybox 的功能外，还支持手动添加第三方库，用起来更加方便。可以查阅原子哥的手册进行了解。在 buildroot 的 menuconfig 中选中以下选项，来使能 libdrm 库：
在这里插入图片描述
然后编译出新的根文件系统，并解压到挂载的nfs中。

4.测试

使用modetest --help命令可以查看 modetest 帮助信息。使用modetest -M stm可以查看设备信息。然后使用modetest -M stm -s 32@35:1024x600测试DRM驱动，32 表示 connectors 的 ID，35 表示 CRTC 的 ID，1024x600 表示显示的模式。
这里笔者手头没有 LCD 屏，就先不附上图片了，直接跟着教程走，下一节学习将 LCD 转换为 HDMI 输出进行验证。

5.LCD 屏幕的 FB 基本测试

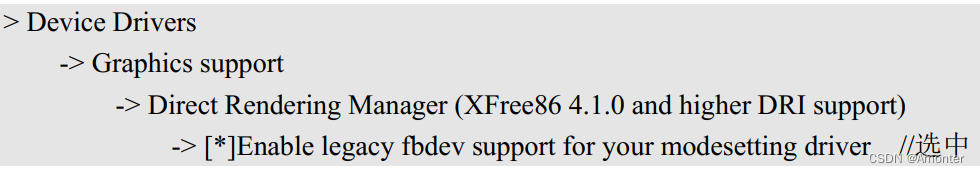

KMS 包含了 FB 框架。DRM 驱动默认为 CRTC 用来控制，CRTC 是可以模仿 FB 框架，实现使用 FB 接口。需在 Linux 内核图形化配置界面里配置以下选项：
在这里插入图片描述

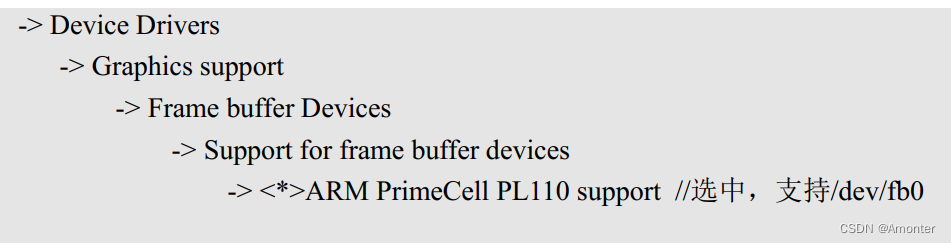

使能 PL110 ：

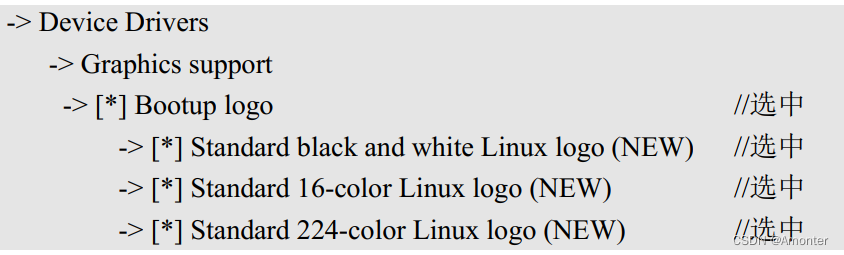

使能 Linux logo显示：

6.设置 LCD 为终端控制台

修改启动参数：

setenv bootargs 'console=tty1 console=ttySTM0,115200 root=/dev/nfs nfsroot=192.168.1.21:/home/liangwencong/linux/nfs/rootfs,proto=tcp rw ip=192.168.1.246:192.168.1.21:192.168.1.1:255.255.255.0::eth0:off

第一次设置 console=tty1，也就是设置 LCD 屏幕为控制台，第二遍设置 console=ttymxc0,115200，也就是设置串口也作为控制台。但目前还无法使用LCD。

修改/etc/inittab 文件:
在开发板的 /etc/inittab 文件中添加以下代码：

tty1::askfirst:-/bin/sh

修改完成以后保存/etc/inittab 并退出，然后重启开发板，重启以后开发板 LCD 屏幕最后一行会显示下面一行语句：Please press Enter to activate this console.上述提示语句说的是：按下回车键使能当前终端。至此，我们就拥有了两套终端，一个是基于串口的 MobaXterm，一个就是我们开发板的 LCD 屏幕，可以通过下面这一行命令向 LCD 屏幕输出“hello linux！”：

echo hello linux! > /dev/tty1

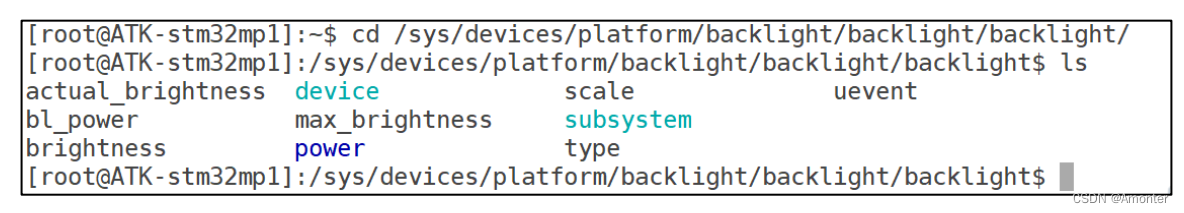

7.背光调节

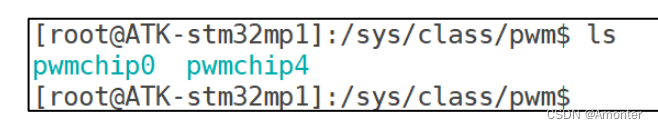

LCD 驱动开启了 TIM4_CH2，之前 PWM 实验开启了 TIM1_CH3，因此会在/sys/class/pwm 目录下存在两个 pwmchipX 目录：
在这里插入图片描述
注意：本节中进入 pwmchip0 目录发现 pwmchip0 才是 TIM4，而 pwmchip4 是 TIM1，所以在以后需要操作 PWM 时一定要注意操作对象是否正确。
