【SOLIDWORKS学习笔记】草图绘制基础操作

介绍：俗话说的好，电控决定机器人下限，机械决定机器人上限。作为一个在电控领域摸打滚爬了三年的选手，一直非常心动那些酷炫的机械模型，但是一直以来只能做甲方给别人提需求，做不到自己动手实现。所以我打算趁着空闲时间，也学习一下SW的使用，以后争取机器人自己造，自己调。
参考资料：SOLIDWORKS精品教程

创建一个立方体零件

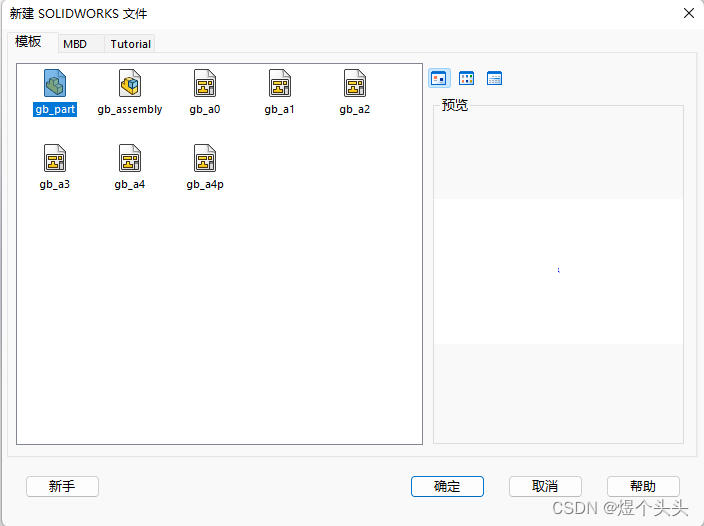

1. 新建零件图

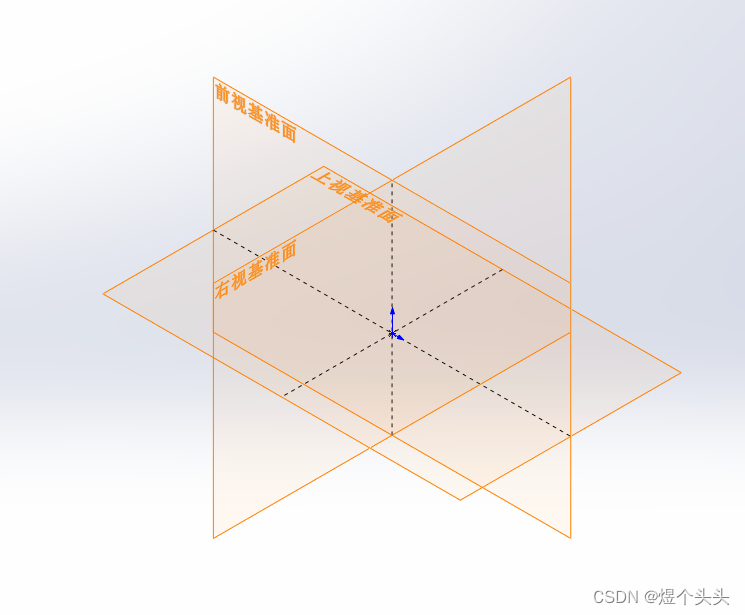

2. 草图绘制：选择基准面 -> 选择中心矩阵进行绘制

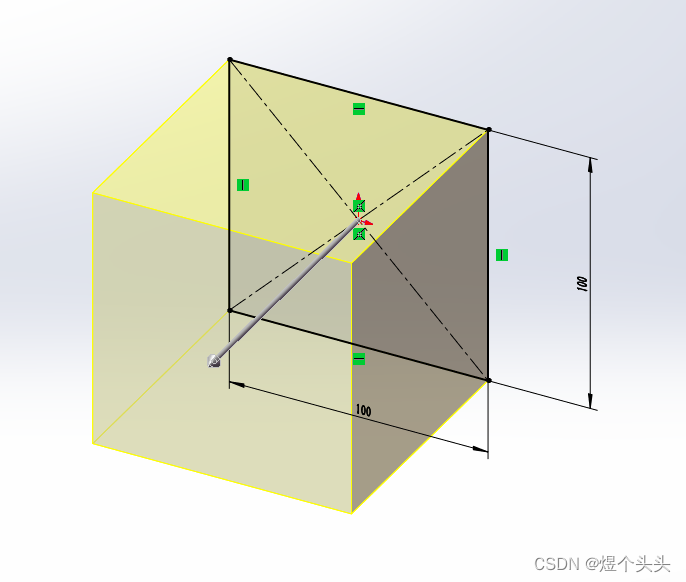

3. 智能尺寸：进行尺寸标注

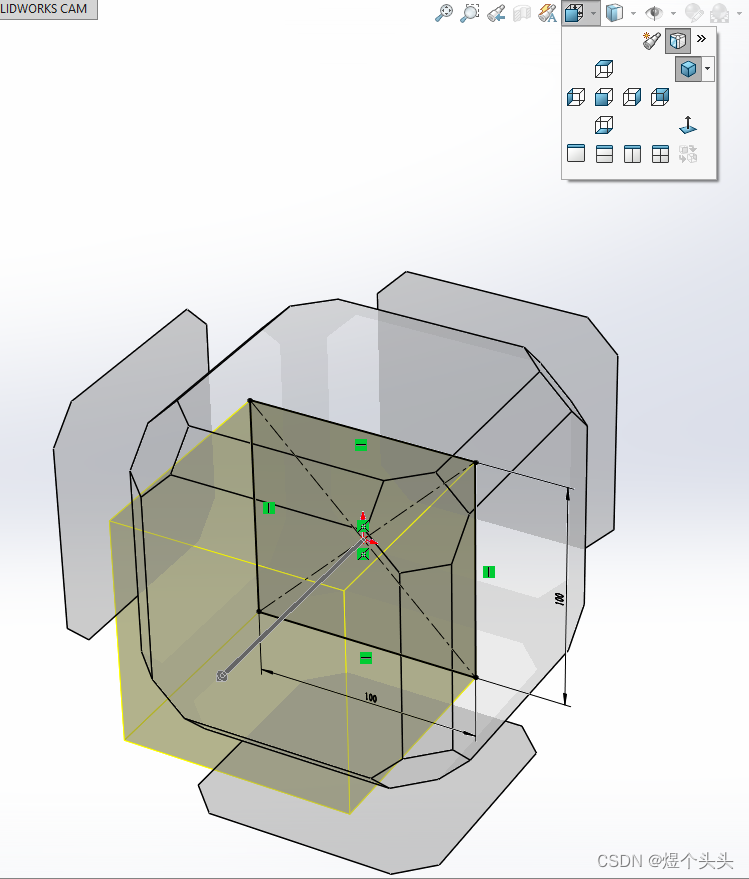

4. 拉伸凸台/基体：选择参数


5. 调整视图进行观察（按住鼠标中键可以进行旋转）

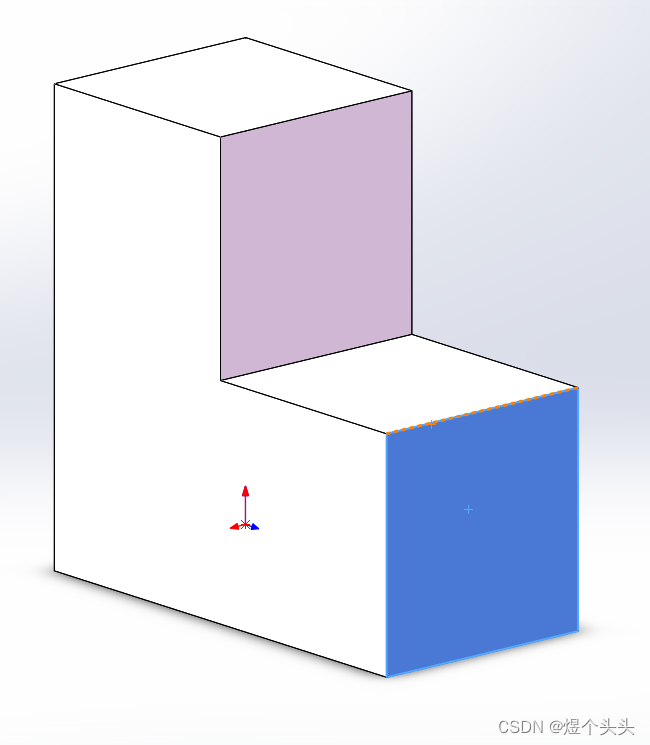

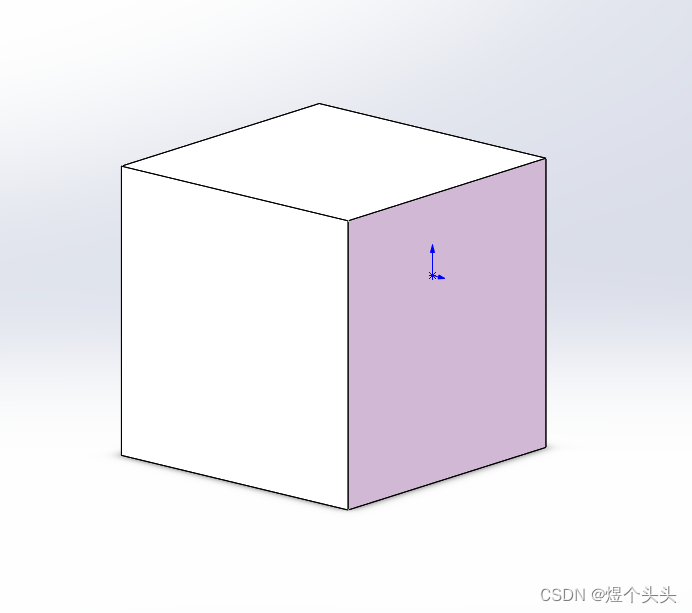

   成品

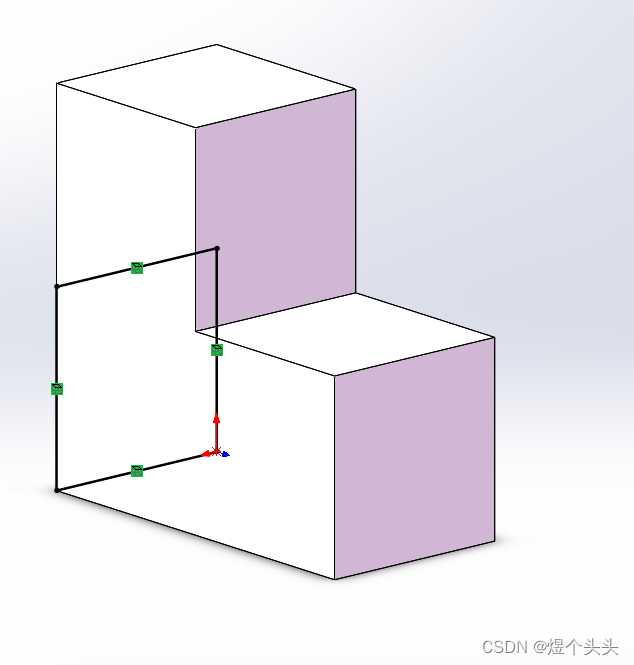

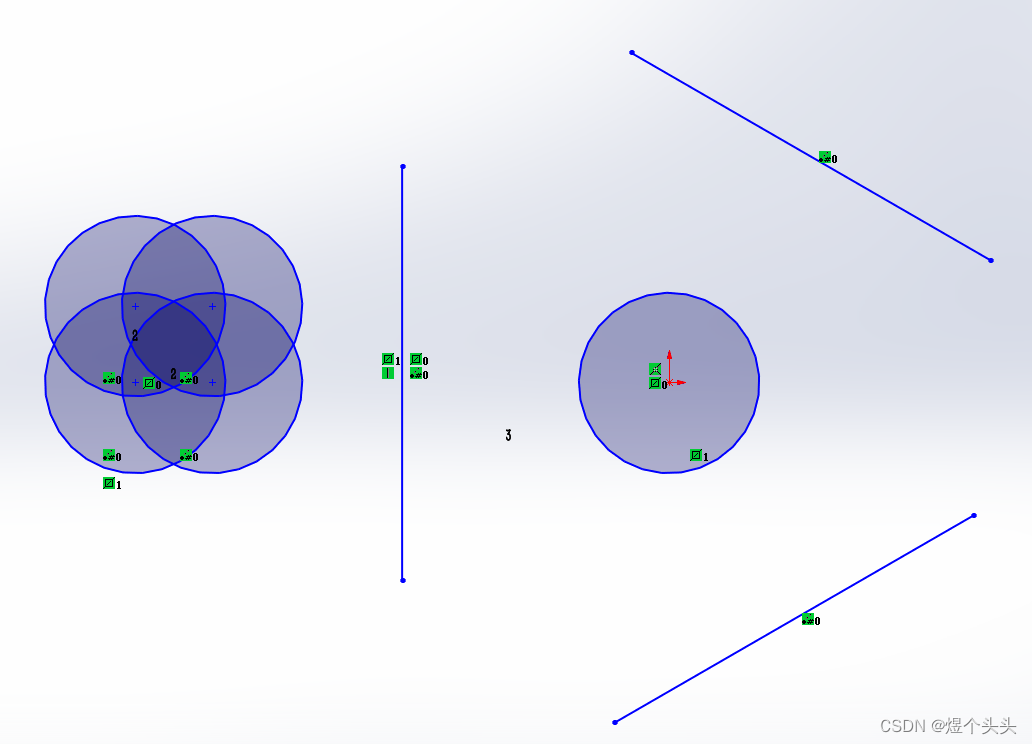

草图绘制

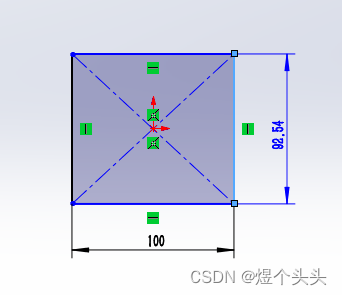

智能尺寸

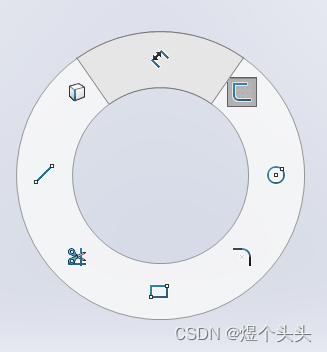

鼠标右键 + 上拉

完全定义
需要保证草图各个图形的尺寸以及相对位置是确定的，并且跟中心点的位置关系也要确定。

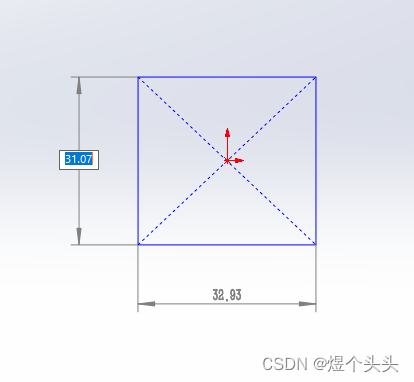

未完全定义的图形是蓝色的，完全定义后会变成黑色

草图编辑

几何关系

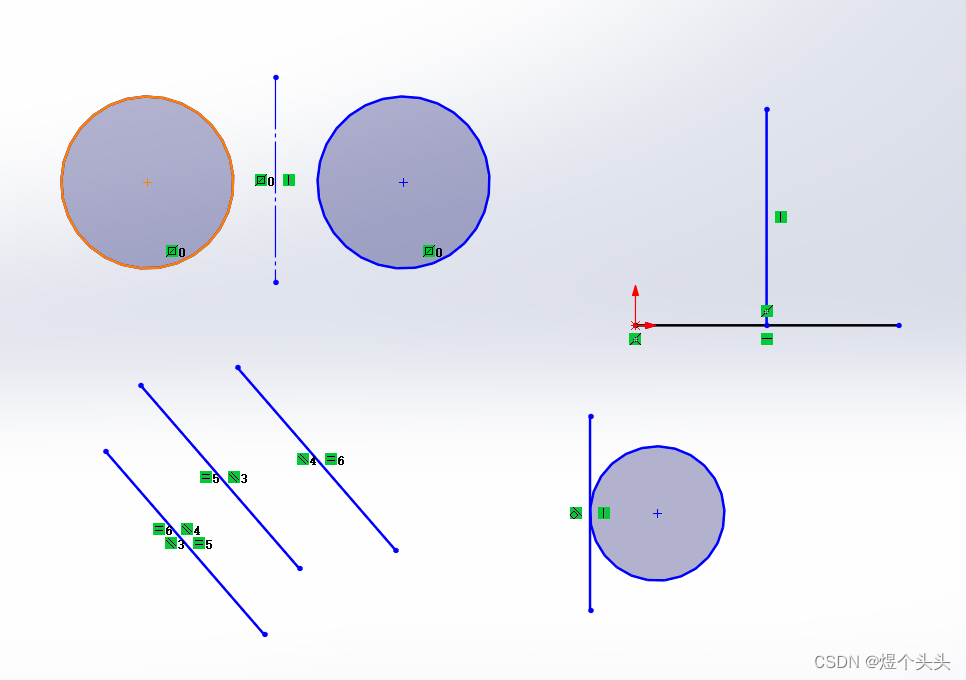

通过Ctrl + 鼠标左键选择多个实体，可以为他们添加相等，平行，垂直，相切，对称等几何关系。

剪裁实体
主要运用两种模式：强劲剪裁和剪裁到最近端

强劲剪裁也可以用于延长线段

转换实体引用
将模型已有的线条或者草图实体，转为当前草图的草图实体。相当于把已有的线条复制到草图中。

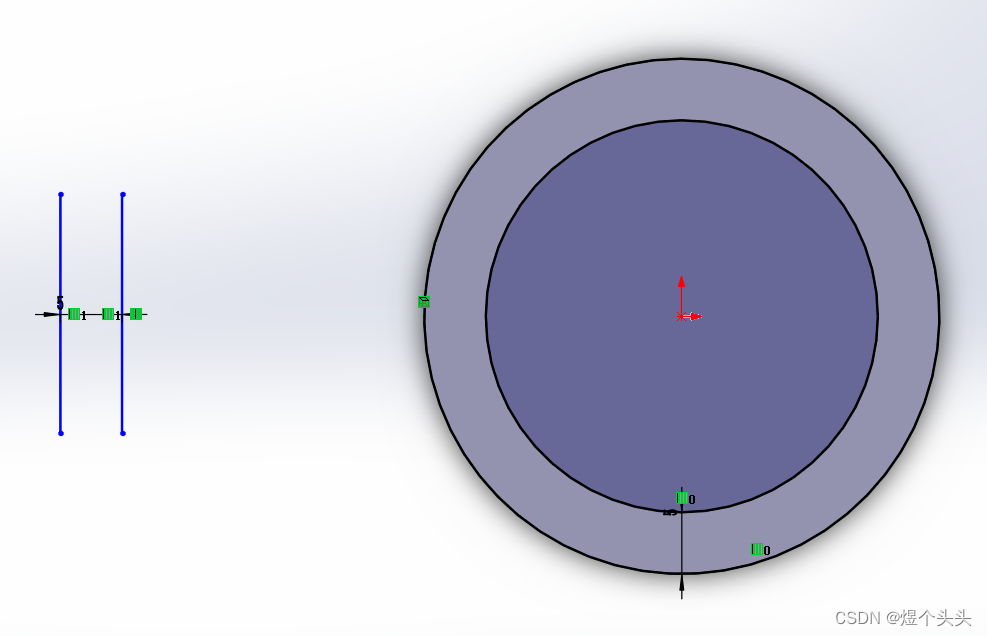

等距实体
在草图中距离某实体x距离的位置，绘制一个相关的实体，主要用到的参数是添加尺寸和反向。

镜像实体，草图阵列
都相当于实体复制，并且按照一定的顺序进行排列
