本文分享了一位电控领域的选手自学SOLIDWORKS的过程，包括轮廓草图绘制、细节建模等技巧，并介绍了如何使用草图文字和图片功能，以及如何测量模型的质量属性。
介绍：俗话说的好，电控决定机器人下限，机械决定机器人上限。作为一个在电控领域摸打滚爬了三年的选手，一直非常心动那些酷炫的机械模型，但是一直以来只能做甲方给别人提需求，做不到自己动手实现。所以我打算趁着空闲时间，也学习一下SW的使用，以后争取机器人自己造，自己调。
参考资料：SOLIDWORKS精品教程
1. 轮廓草图绘制
2.细节建模

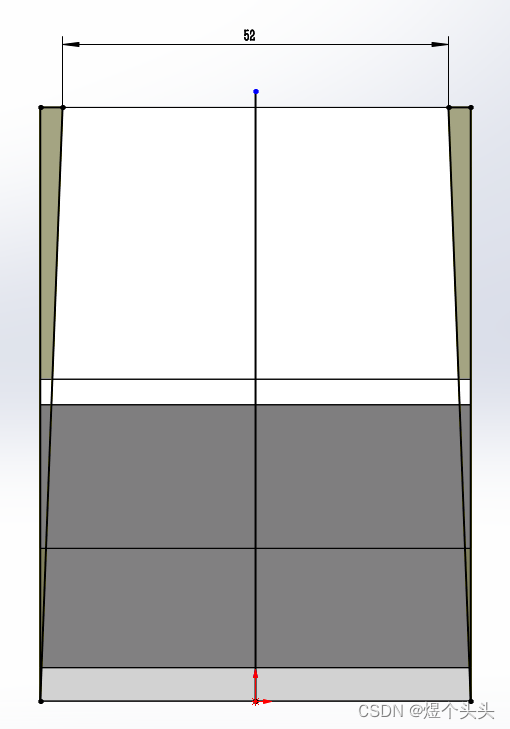

下大上小的整体形状

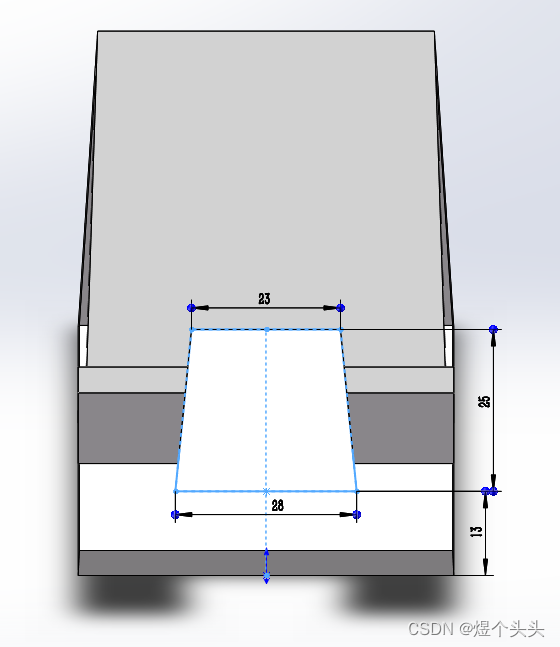

充电槽口
添加圆角，倒角
添加三个底部支点

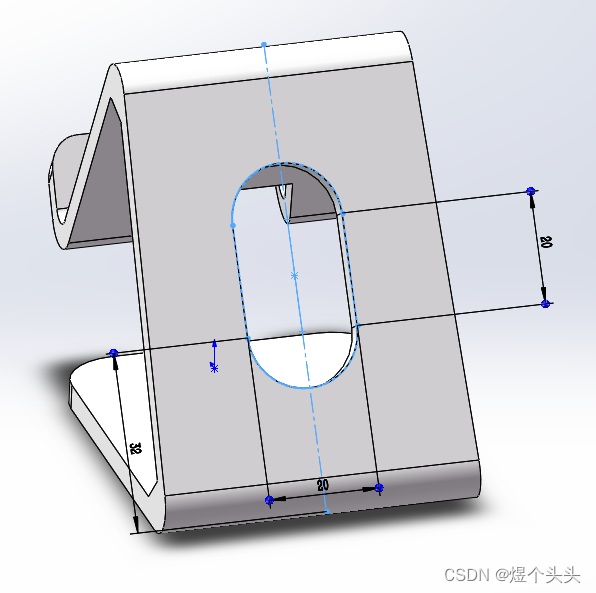

减少用料
草图文字

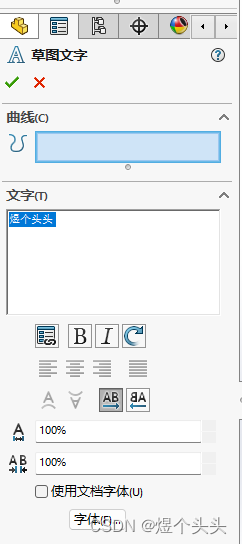

通过草图绘制中的文字功能，添加文字

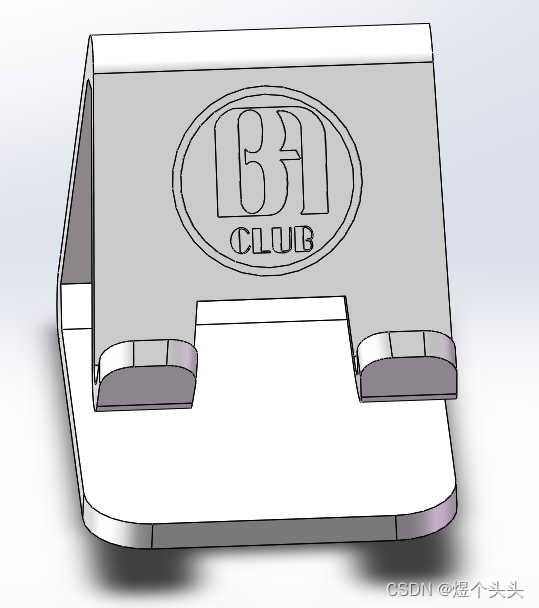

然后采用拉伸切除的方式，向模型内切除一部分，就可以得到文字效果了。
草图图片
图片的作用是让你对照着它来绘制图案，并不是直接将图片打印上去。

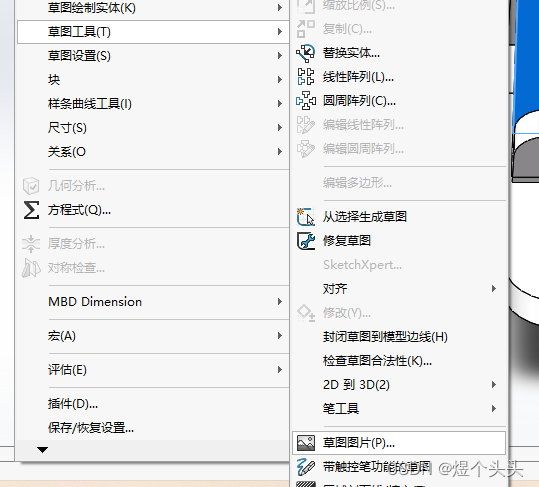

进入草图绘制后，选择工具中的草图图片功能，插入图片。

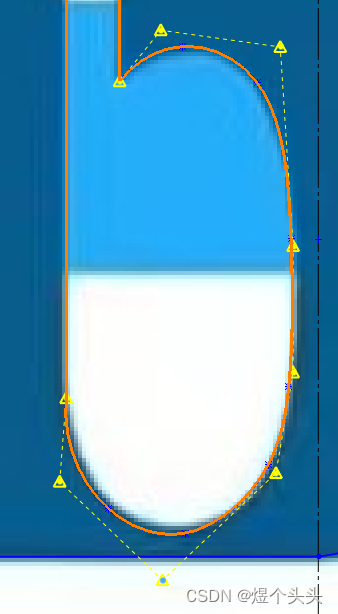

可以结合样条曲线进行绘制，并且可以利用控制多边形来进行形状的调整。
最后也是通过拉伸切除的方式得到图案
材质和质量属性

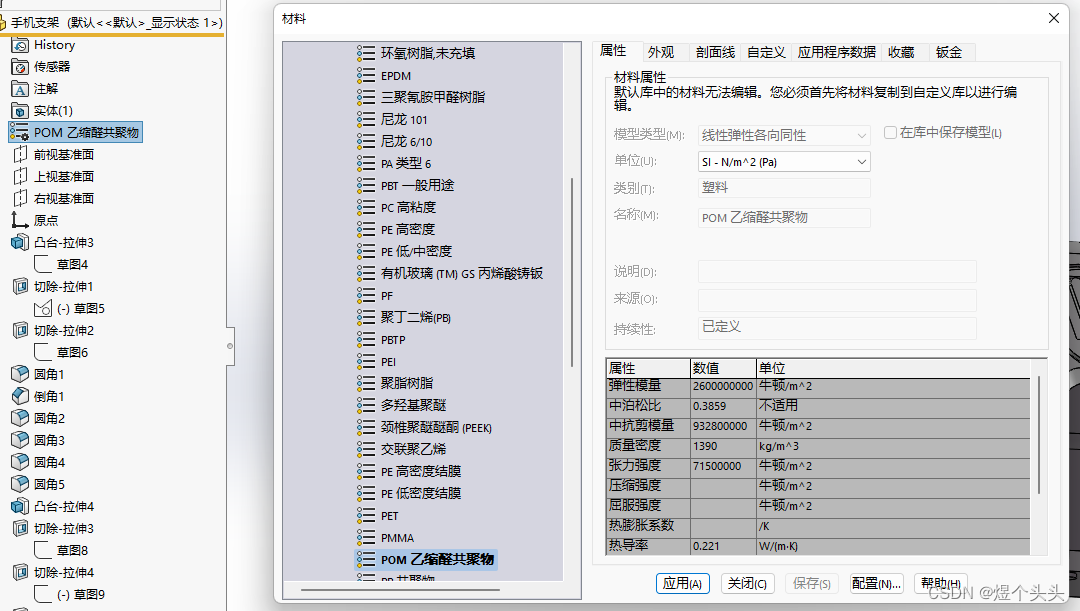

可以通过左侧的材料选项选择材料

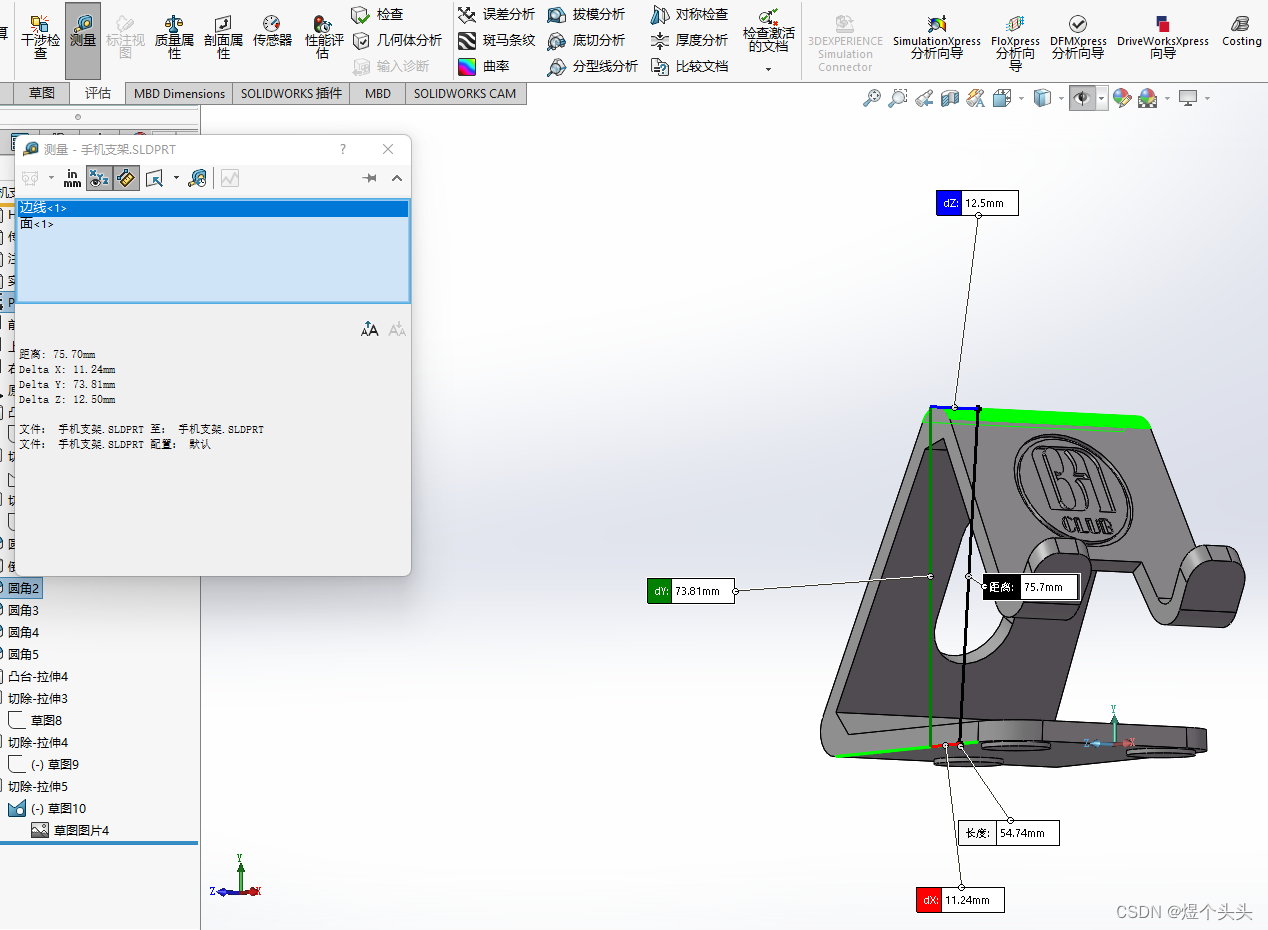

通过评估界面中的质量属性，测量等功能，可以得到模型的一些具体参数
保存
打印一般另存为为STEP的格式
