心电图解析

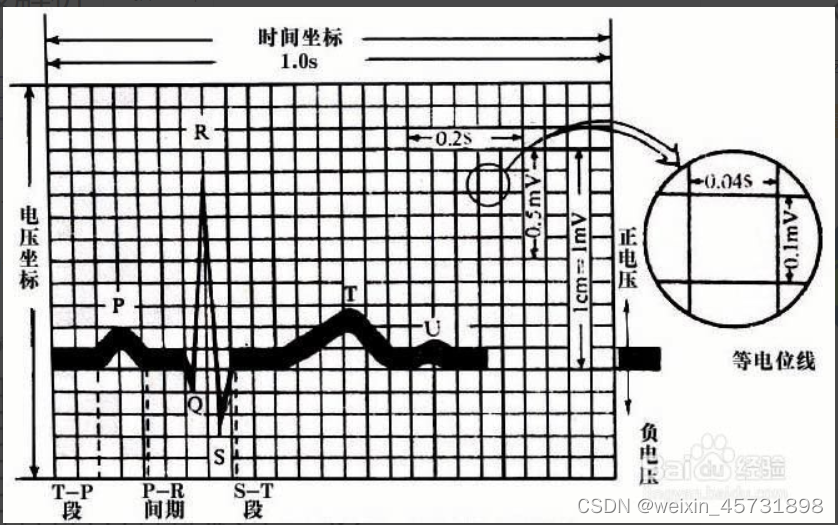

常规25mm/s走纸速度，每小横格为1mm，表示0.04s，每小格高1mm，表示0.1mV。

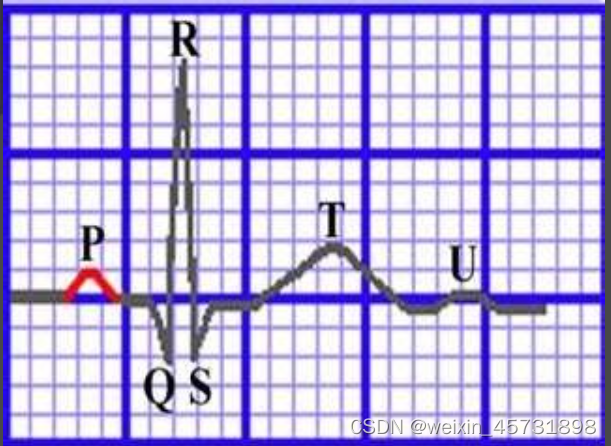

P波

反映左右两心房去极过程电位和时间的变化。

电刺激由窦房结产生，经由节间传导通路而扩散至左右心房。

直立向上而顶端钝圆平滑，但AVR导联中的P波是倒置的。

正常时节为0.06-0.12秒.

电压小于0.22－0.25mv.

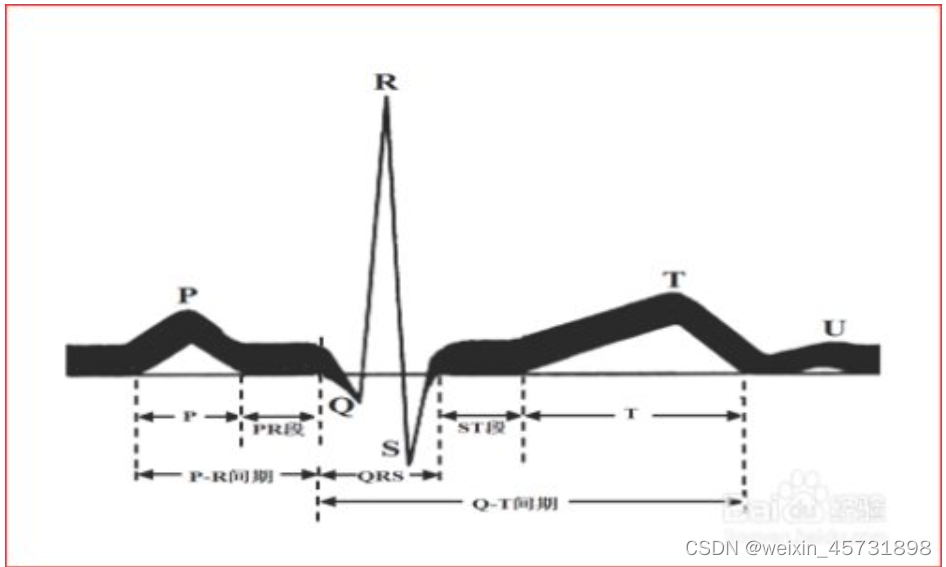

P-R间期

指以P波起点到QRS波群起点的时间间隔。

代表心房开始去极至心室开始去极的时间。

正常时间为0.12－0.2秒。

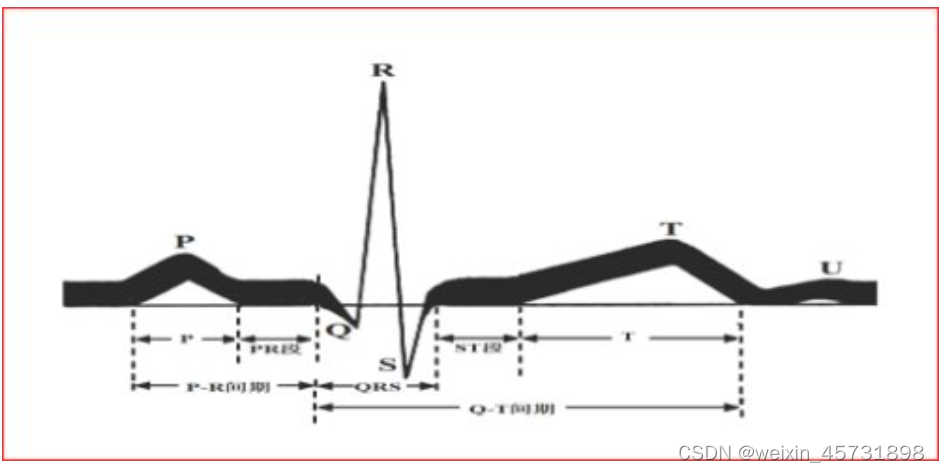

QRS波群

反映左右两心室去极过程中电位和时间的变化。

在QRS波群第一个向下的波形就是Q波，正常时间小于0.04秒。

R波是一个高尖向上的波形。

S波是在r波以后的向下的波形。

正常QRS波群时间为0.06-0.1秒。

S-T段

从QRS波群终点到T波起点的间段，反映心室复极早期的电位和时间变化。

正常的ST段应该在水平基线，在任何导联其向下偏移不超过0.05mv,向上偏移不超过0.1mv.

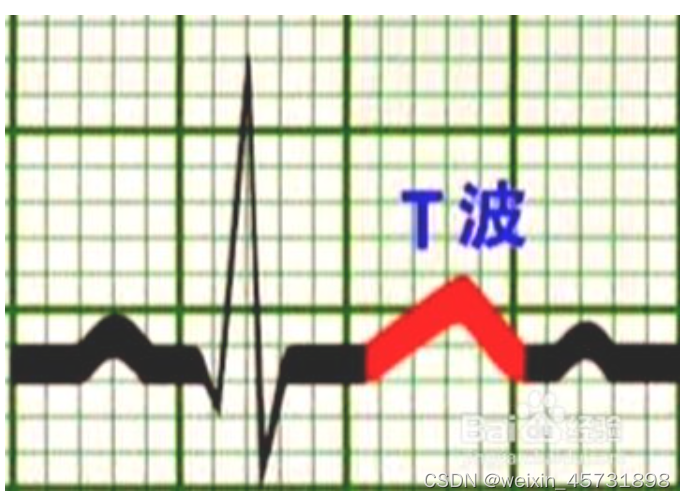

T波

反映心室复极后期的电位变化。

正常时间为0.1-0.25秒，电压为0.1-0.8mv.

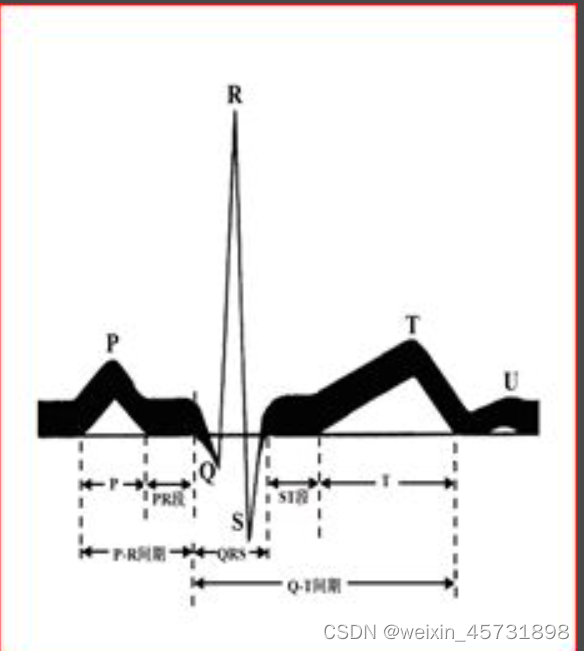

Q-T间期

指从QRS波群起点到T波终点的时间，反映心室去极与心室复极的总时间。

正常一般在0.36-0.44秒之间。

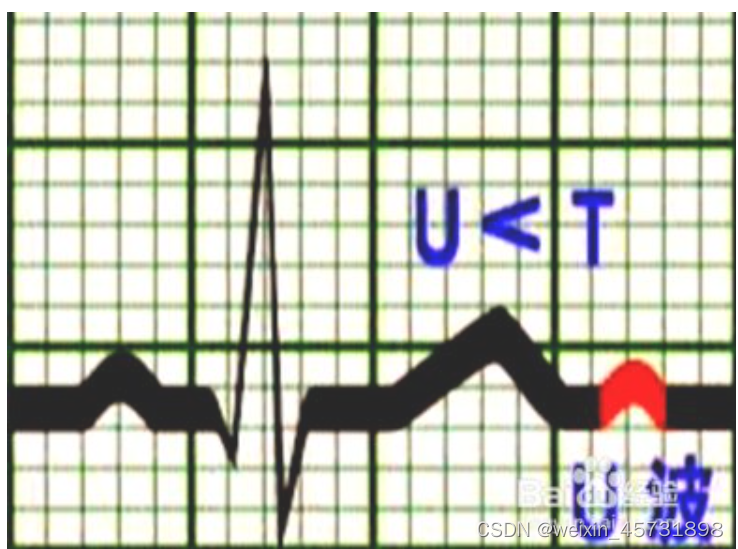

U波

代表心室肌的激后电位.

在T波之后0.02-0.04秒出现，方向与T波一致。
