深度神经网络DNN（四）——手写数字识别

MNIST数据集

这里使用的数据集是MNIST手写数字图像集。MNIST是机器学习领域最有名的数据集之一，被应用于从简单的实验到发表的论文研究等各种场合。实际上，在阅读图像识别或机器学习的论文时，MNIST数据集经常作为实验用的数据出现。

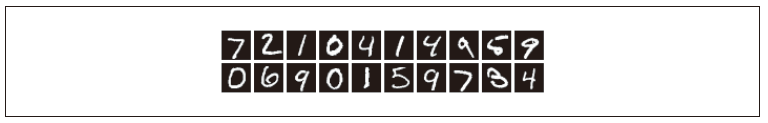

MNIST数据集是由0到9的数字图像构成的。训练图像有6万张，测试图像有1万张，这些图像可以用于学习和推理。MNIST数据集的一般使用方法是，先用训练图像进行学习，再用学习到的模型度量能在多大程度上对测试图像进行正确的分类。

MNIST的图像数据是28 像素× 28 像素的灰度图像（1 通道），各个像素的取值在0到255之间。每个图像数据都相应地标有“7”“2”“1”等标签。
为更加简洁的描述清楚其中的原理，这里直接隐式的给出底层的脚本文件，可以将下面的代码直接复制粘贴到当前运行Python代码的目录中的一个文件，并命名为mnist.py。

try:
    import urllib.request
except ImportError:
    raise ImportError('You should use Python 3.x')
import os.path
import gzip
import pickle
import os
import numpy as np


url_base = 'http://yann.lecun.com/exdb/mnist/'
key_file = {
    'train_img':'train-images-idx3-ubyte.gz',
    'train_label':'train-labels-idx1-ubyte.gz',
    'test_img':'t10k-images-idx3-ubyte.gz',
    'test_label':'t10k-labels-idx1-ubyte.gz'
}

dataset_dir = os.path.dirname(os.path.abspath(__file__))
save_file = dataset_dir + "/mnist.pkl"

train_num = 60000
test_num = 10000
img_dim = (1, 28, 28)
img_size = 784


def _download(file_name):
    file_path = dataset_dir + "/" + file_name

    if os.path.exists(file_path):
        return

    print("Downloading " + file_name + " ... ")
    urllib.request.urlretrieve(url_base + file_name, file_path)
    print("Done")

def download_mnist():
    for v in key_file.values():
       _download(v)

def _load_label(file_name):
    file_path = dataset_dir + "/" + file_name

    print("Converting " + file_name + " to NumPy Array ...")
    with gzip.open(file_path, 'rb') as f:
            labels = np.frombuffer(f.read(), np.uint8, offset=8)
    print("Done")

    return labels

def _load_img(file_name):
    file_path = dataset_dir + "/" + file_name

    print("Converting " + file_name + " to NumPy Array ...")
    with gzip.open(file_path, 'rb') as f:
            data = np.frombuffer(f.read(), np.uint8, offset=16)
    data = data.reshape(-1, img_size)
    print("Done")

    return data

def _convert_numpy():
    dataset = {}
    dataset['train_img'] =  _load_img(key_file['train_img'])
    dataset['train_label'] = _load_label(key_file['train_label'])
    dataset['test_img'] = _load_img(key_file['test_img'])
    dataset['test_label'] = _load_label(key_file['test_label'])

    return dataset

def init_mnist():
    download_mnist()
    dataset = _convert_numpy()
    print("Creating pickle file ...")
    with open(save_file, 'wb') as f:
        pickle.dump(dataset, f, -1)
    print("Done!")

def _change_one_hot_label(X):
    T = np.zeros((X.size, 10))
    for idx, row in enumerate(T):
        row[X[idx]] = 1

    return T


def load_mnist(normalize=True, flatten=True, one_hot_label=False):
    """读入MNIST数据集

    Parameters
    ----------
    normalize : 将图像的像素值正规化为0.0~1.0
    one_hot_label :
        one_hot_label为True的情况下，标签作为one-hot数组返回
        one-hot数组是指[0,0,1,0,0,0,0,0,0,0]这样的数组
    flatten : 是否将图像展开为一维数组

    Returns
    -------
    (训练图像, 训练标签), (测试图像, 测试标签)
    """
    if not os.path.exists(save_file):
        init_mnist()

    with open(save_file, 'rb') as f:
        dataset = pickle.load(f)

    if normalize:
        for key in ('train_img', 'test_img'):
            dataset[key] = dataset[key].astype(np.float32)
            dataset[key] /= 255.0

    if one_hot_label:
        dataset['train_label'] = _change_one_hot_label(dataset['train_label'])
        dataset['test_label'] = _change_one_hot_label(dataset['test_label'])

    if not flatten:
         for key in ('train_img', 'test_img'):
            dataset[key] = dataset[key].reshape(-1, 1, 28, 28)

    return (dataset['train_img'], dataset['train_label']), (dataset['test_img'], dataset['test_label'])


if __name__ == '__main__':
    init_mnist()

使用mnist.py中的load_mnist()函数，就可以按下述方式轻松读入MNIST数据。（此处from mnist import load_mnist的意思是从当前目录的mnist.py文件中加载load_mnist函数，因此如果上述代码保存的文件名是自己定义的，这里只需把mnist改成自己的命名即可）

from mnist import load_mnist

# 第一次调用会花费几分钟
(x_train, t_train), (x_test, t_test) = load_mnist(flatten=True, normalize=False)

# 输出各个数据的形状
print(x_train.shape)
print(t_train.shape)
print(x_test.shape)
print(t_test.shape)

# 运行结果
(60000, 784)
(60000,)
(10000, 784)
(10000,)

第一次调用load_mnist函数时，因为要下载MNIST数据集，所以需要接入网络。第2 次及以后的调用只需读入保存在本地的文件（pickle文件）即可，因此处理所需的时间非常短。
Python有pickle这个便利的功能。这个功能可以将程序运行中的对象保存为文件。如果加载保存过的pickle文件，可以立刻复原之前程序运行中的对象。用于读入MNIST数据集的load_mnist()函数内部也使用了pickle 功能（在第2次及以后读入时）。利用pickle功能，可以高效地完成MNIST数据的准备工作。

load_mnist函数以 ( 训练图像, 训练标签)，( 测试图像，测试标签) 的形式返回读入的MNIST数据。此外，还可以像load_mnist(normalize=True,flatten=True, one_hot_label=False) 这样，设置3个参数。第1个参数normalize设置是否将输入图像正规化为0.0～1.0的值。如果将该参数设置为False，则输入图像的像素会保持原来的0～255。第2个参数flatten设置是否展开输入图像（变成一维数组）。如果将该参数设置为False，则输入图像为1×28×28 的三维数组；若设置为True，则输入图像会保存为由784 个元素构成的一维数组。第3个参数one_hot_label设置是否将标签保存为onehot表示（one-hot representation）。one-hot 表示是仅正确解标签为1，其余皆为0的数组，就像[0,0,1,0,0,0,0,0,0,0]这样。当one_hot_label为False时，只是像7、2这样简单保存正确解标签；当one_hot_label为True时，标签则保存为one-hot 表示。

现在，我们试着显示MNIST图像，同时也确认一下数据。图像的显示使用PIL（Python Image Library）模块。执行下述代码后，训练图像的第一张就会显示出来：

import numpy as np
from mnist import load_mnist
from PIL import Image

def img_show(img):
	pil_img = Image.fromarray(np.uint8(img))
	pil_img.show()

(x_train, t_train), (x_test, t_test) = load_mnist(flatten=True, normalize=False)
img = x_train[0]
label = t_train[0]
print(label)

print(img.shape)
img = img.reshape(28, 28) # 把图像的形状变成原来的尺寸
print(img.shape)

img_show(img)

# 运行结果
5
(784,)
(28, 28)

输出图像如下：

这里需要注意的是，flatten=True时读入的图像是以一列（一维）NumPy数组的形式保存的。因此，显示图像时，需要把它变为原来的28像素×28像素的形状。可以通过reshape()方法的参数指定期望的形状，更改NumPy数组的形状。此外，还需要把保存为NumPy数组的图像数据转换为PIL用的数据对象，这个转换处理由Image.fromarray()来完成。

神经网络的推理处理

下面，我们对这个MNIST数据集实现神经网络的推理处理。神经网络的输入层有784个神经元，输出层有10个神经元。输入层的784这个数字来源于图像大小的28×28 = 784，输出层的10这个数字来源于10类别分类（数字0到9，共10 类别）。此外，这个神经网络有2个隐藏层，第1个隐藏层有50个神经元，第2个隐藏层有100个神经元。这个50和100可以设置为任何值。下面我们先定义get_data()、init_network()、predict()这3 个函数：
同样的，这里直接给出已经训练好的模型sample_weight.pkl，链接如下：
链接：https://pan.baidu.com/s/1f3lPUqltQDdMkqTLxxMpeA
提取码：aq7y
本篇文章是带大家来体会神经网络在推理阶段前向传播的过程，还不需要知道这个模型是如何训练出来的。具体如何训练，会涉及到梯度下降与误差反向传播等过程，这个在之后的文章中会讲到。

def get_data():
	(x_train, t_train), (x_test, t_test) = load_mnist(normalize=True, flatten=True, one_hot_label=False)
	return x_test, t_test

def init_network():
	with open("sample_weight.pkl", 'rb') as f:
		network = pickle.load(f)
	return network

def predict(network, x):
	W1, W2, W3 = network['W1'], network['W2'], network['W3']
	b1, b2, b3 = network['b1'], network['b2'], network['b3']
	a1 = np.dot(x, W1) + b1
	z1 = sigmoid(a1)
	a2 = np.dot(z1, W2) + b2
	z2 = sigmoid(a2)
	a3 = np.dot(z2, W3) + b3
	y = softmax(a3)
	return y

init_network()会读入保存在pickle文件sample_weight.pkl中的学习到的权重参数。这个文件中以字典变量的形式保存了权重和偏置参数。剩余的2个函数，和前面介绍的代码实现基本相同，无需再解释。现在，我们用这3个函数来实现神经网络的推理处理。然后，评价它的识别精度（accuracy），即能在多大程度上正确分类。

x, t = get_data()
network = init_network()
accuracy_cnt = 0
for i in range(len(x)):
	y = predict(network, x[i])
	p = np.argmax(y) # 获取概率最高的元素的索引
	if p == t[i]:
		accuracy_cnt += 1
print("Accuracy:" + str(float(accuracy_cnt) / len(x)))

首先获得MNIST数据集，生成网络。接着，用for语句逐一取出保存在x中的图像数据，用predict()函数进行分类。predict()函数以NumPy数组的形式输出各个标签对应的概率。比如输出[0.1, 0.3, 0.2, …, 0.04]的数组，该数组表示“0”的概率为0.1，“1”的概率为0.3，等等。然后，我们取出这个概率列表中的最大值的索引（第几个元素的概率最高），作为预测结果。可以用np.argmax(x)函数取出数组中的最大值的索引，np.argmax(x)将获取被赋给参数x的数组中的最大值元素的索引。最后，比较神经网络所预测的答案和正确解标签，将回答正确的概率作为识别精度。
执行上面的代码后，会显示“Accuracy:0.9352”。这表示有93.52%的数据被正确分类了。目前我们的目标是运行学习到的神经网络，所以不讨论识别精度本身，不过以后我们会花精力在神经网络的结构和学习方法上，思考如何进一步提高这个精度。实际上，我们打算把精度提高到99%以上。
另外，在这个例子中，我们把load_mnist函数的参数normalize设置成了True。将normalize设置成True后，函数内部会进行转换，将图像的各个像素值除以255，使得数据的值在0.0～1.0的范围内。像这样把数据限定到某个范围内的处理称为正规化（normalization）。此外，对神经网络的输入数据进行某种既定的转换称为预处理（pre-processing）。这里，作为对输入图像的一种预处理，我们进行了正规化。
预处理在神经网络（深度学习）中非常实用，其有效性已在提高识别性能和学习的效率等众多实验中得到证明。在刚才的例子中，作为一种预处理，我们将各个像素值除以255，进行了简单的正规化。实际上，很多预处理都会考虑到数据的整体分布。比如，利用数据整体的均值或标准差，移动数据，使数据整体以0为中心分布，或者进行正规化，把数据的延展控制在一定范围内。除此之外，还有将数据整体的分布形状均匀化的方法，即数据白化（whitening）等。

批处理

以上就是处理MNIST数据集的神经网络的实现，现在我们来关注输入数据和权重参数的“形状”。再看一下刚才的代码实现。
下面我们使用Python，输出刚才的神经网络的各层的权重的形状：

x, _ = get_data()
network = init_network()
W1, W2, W3 = network['W1'], network['W2'], network['W3']
print(x.shape)
print(x[0].shape)
print(W1.shape)
print(W2.shape)
print(W3.shape)

# 运行结果
(10000, 784)
(784,)
(784, 50)
(50, 100)
(100, 10)

我们通过上述结果来确认一下多维数组的对应维度的元素个数是否一致（省略了偏置）。用下图表示：

可以发现，多维数组的对应维度的元素个数确实是一致的。此外，我们还可以确认最终的结果是输出了元素个数为10的一维数组。
从整体的处理流程来看，上图中，输入一个由784个元素（原本是一个28×28 的二维数组）构成的一维数组后，输出一个有10个元素的一维数组。这是只输入一张图像数据时的处理流程。

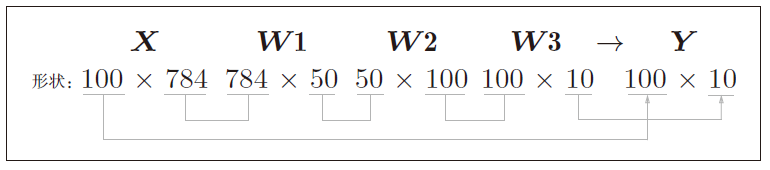

现在我们来考虑打包输入多张图像的情形。比如，我们想用predict()函数一次性打包处理100张图像。为此，可以把x的形状改为100×784，将100张图像打包作为输入数据。用图表示的话，如下图所示：

输入数据的形状为100×784，输出数据的形状为100×10。这表示输入的100张图像的结果被一次性输出了。比如，x[0]和y[0]中保存了第0 张图像及其推理结果，x[1]和y[1]中保存了第1 张图像及其推理结果，等等。
这种打包式的输入数据称为批（batch）。批有“捆”的意思，图像就如同纸币一样扎成一捆。批处理对计算机的运算大有利处，可以大幅缩短每张图像的处理时间。那么为什么批处理可以缩短处理时间呢？这是因为大多数处理数值计算的库都进行了能够高效处理大型数组运算的最优化。并且，在神经网络的运算中，当数据传送成为瓶颈时，批处理可以减轻数据总线的负荷，即相对于数据读入，可以将更多的时间用在计算上。也就是说，批处理一次性计算大型数组要比分开逐步计算各个小型数组速度更快。
下面我们进行基于批处理的代码实现：

x, t = get_data()
network = init_network()
batch_size = 100 # 批数量
accuracy_cnt = 0
for i in range(0, len(x), batch_size):
	x_batch = x[i:i+batch_size]
	y_batch = predict(network, x_batch)
	p = np.argmax(y_batch, axis=1)
	accuracy_cnt += np.sum(p == t[i:i+batch_size])
print("Accuracy:" + str(float(accuracy_cnt) / len(x)))

我们来逐个解释代码部分。首先是range()函数。range()函数若指定为range(start, end)，则会生成一个由start到end-1之间的整数构成的列表。若像range(start, end, step)这样指定3 个整数，则生成的列表中的下一个元素会增加step指定的值。我们来看一个例子：

>>> list( range(0, 10) )
[0, 1, 2, 3, 4, 5, 6, 7, 8, 9]
>>> list( range(0, 10, 3) )
[0, 3, 6, 9]

在range()函数生成的列表的基础上，通过x[i:i+batch_size]从输入数据中抽出批数据。x[i:i+batch_n]会取出从第i个到第i+batch_n个之间的数据。本例中是像x[0:100]、x[100:200]……这样，从头开始以100 为单位将数据提取为批数据。
然后，通过argmax()获取值最大的元素的索引。不过这里需要注意的是，我们给定了参数axis=1。这指定了在100×10的数组中，沿着第1维方向（以第1维为轴）找到值最大的元素的索引（第0维对应第1个维度）。这里也来看一个例子：

>>> x = np.array([[0.1, 0.8, 0.1], [0.3, 0.1, 0.6],
... [0.2, 0.5, 0.3], [0.8, 0.1, 0.1]])
>>> y = np.argmax(x, axis=1)
>>> print(y)
[1 2 1 0]

最后，我们比较一下以批为单位进行分类的结果和实际的答案。为此，需要在NumPy数组之间使用比较运算符（==）生成由True/False构成的布尔型数组，并计算True的个数。我们通过下面的例子进行确认：

>>> y = np.array([1, 2, 1, 0])
>>> t = np.array([1, 2, 0, 0])
>>> print(y==t)
[True True False True]
>>> np.sum(y==t)
3

至此，基于批处理的代码实现就介绍完了。使用批处理，可以实现高速且高效的运算。下一章介绍神经网络的学习时，我们将把图像数据作为打包的批数据进行学习，届时也将进行和这里的批处理一样的代码实现。

小结

• MNIST是机器学习领域最有名的数据集之一，被应用于从简单的实验到发表的论文研究等各种场合。
• Python有pickle这个便利的功能。这个功能可以将程序运行中的对象保存为文件，如果加载保存过的pickle文件，可以立刻复原之前程序运行中的对象。
• 神经网络预处理与正规化的重要性
• 输入数据的集合称为批。通过以批为单位进行推理处理，能够实现高速的运算。
