输入接口Type-C和HDMI

一，Type-C

1.1定义

USB Type-C是一种USB接口外形标准，拥有比Type-A及Type-B均小的体积，既可以应用于PC（主设备）又可以应用于外部设备（从设备，如手机）的接口类型。Type-C有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线

1.2引脚定义

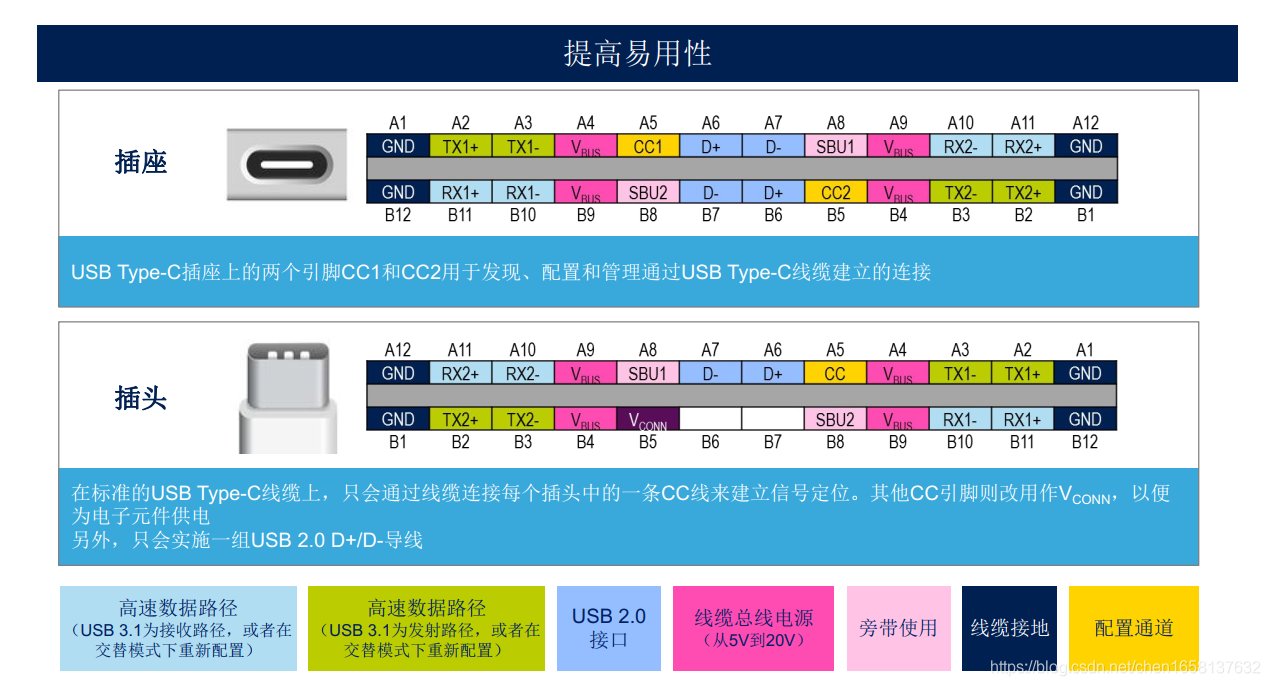

引脚	引脚名	定义	引脚	引脚名	定义
A1	GND	接地	B1	GND	接地
A2	TX1+	差分信号1，TX，正	B2	TX2+	差分信号2，TX，正
A3	TX1-	差分信号1，TX，负	B3	TX2-	差分信号2，TX，负
A4	VBUS	电源总线	B4	VBUS	电源总线
A5	CC1	配置通道	B5	CC2	配置通道
A6	D+	USB2.0差分信号，正	B6	D+	USB2.0差分信号，正
A7	D-	USB2.0差分信号，负	B7	D-	USB2.0差分信号，负
A8	SBU1	复用引脚	B8	SBU2	复用引脚
A9	VBUS	电源总线	B9	VBUS	电源总线
A10	RX2-	差分信号2，RX，负	B10	RX1-	差分信号1，RX，负
A11	RX2+	差分信号2，RX，正	B11	RX1+	差分信号1，RX，正
A12	GND	接地	B12	GND	接地

• TX和RX构成一对差分信号线，是高速数据线。
• CC1/2引脚的作用：用于传输配置信息。QC协议中，通信使用的是USB的DP、DM，这就导致充电的时候会对USB通信造成影响，而USB-PD对电源设备的识别依靠CC1、CC2引脚，避免了QC标准与DP、DM的冲突。还用于判断插入方向，翻转数据链路。
• D+/D-：USB2.0协议定义由两根差分信号线(D +、D-)传输高速数字信号，最高的传输速率为480 Mbps。差分信号线上的差分电压为400 mV，差分阻抗(Zdiff)为90(1±O．1)Ω
• SBU:不同场景有不同用途，在ALT MODE 模式下进行DP信号传输时，作为音频传输通道。在进 入TYPE-C模拟音频耳机附件模式，则作为麦克风信号传输通道。

Type-C模式Type-C口有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线。
1、当Type-C接口仅用作传输DP信号时，则可利用4对TX/RX，从而实现4Lane传输，这种模式称为DPonly模式；
2、Type-C还保留了USB D+/D-，用以接USB2.0设备，同时使用USB D+/D-和上面的DPonly模式配合可实现DP+USB2.0模式；
3、正常来说USB3.0只需要使用2对TX/RX、USB2.0只需要使用一对D+/D-，所以Type-C接口中总会有一半的接口是多余的；而DP的交替模式则是将DP的差分信号加载到2对“多余”的TX/RX上面，所以也可实现USB3.0+DP的模式。

TX/RX/DP信号线输出都会串联一个0.1uF的电容，耐压值一般为输入电压的二倍，一般放在信号的接收端，如果接收端和发送端在两块PCB板时，需要放置在发送端。一般推荐的是0.01uF~0.2uF，常用的是0.1uF。电容封装一般推荐0402封装，封装大了会使反射信号变大，影响信号完整性。
电容的作用：1.滤除信号的直流分量。2.过压保护。
0欧姆的电阻在电路中作用：常用来配置电路。如果不确定该条线路是否连接，串联一个0欧姆电阻。
信号线一般也要并联一个瞬态抑制二极管(TVS)，
此二极管作用：主要是保护元器件。一般放在接口处，保护后级电路不受到静电的影响，瞬态电压抑制器(Transient Voltage Suppressor)简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

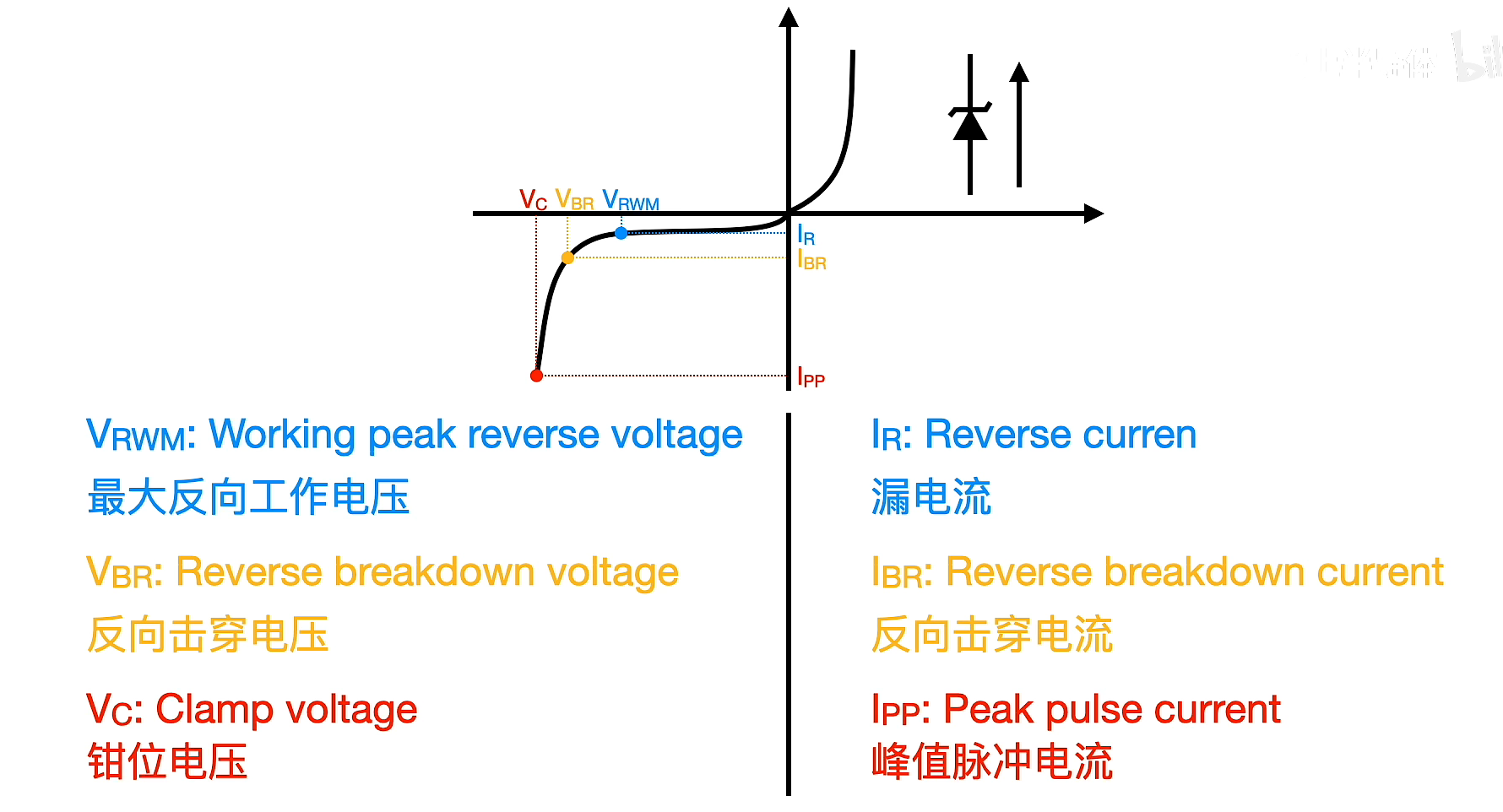

TVS选型1、TVS是用来防护浪涌电流的，知道要防护的最大电流Ipp
2、再其次确定待防护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414。
3、根据2中已知工作电压，选择TVS的Vrwm（反向截止电压），要求Vrwm要大于工作电压，否则工作电压大于Vrwm会导致TVS反向漏电流增大，接近导通，或者雪崩击穿，影响正常电路工作。
4、所选TVS的最大箝位电压Vc不能大于被防护电路可以承受的最大电压。否则，当TVS钳在Vc时会对电路造成损坏。

二，HDMI

2.1定义

高清多媒体接口（High Definition Multimedia Interface，HDMI [1] ）是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。

2.3引脚定义

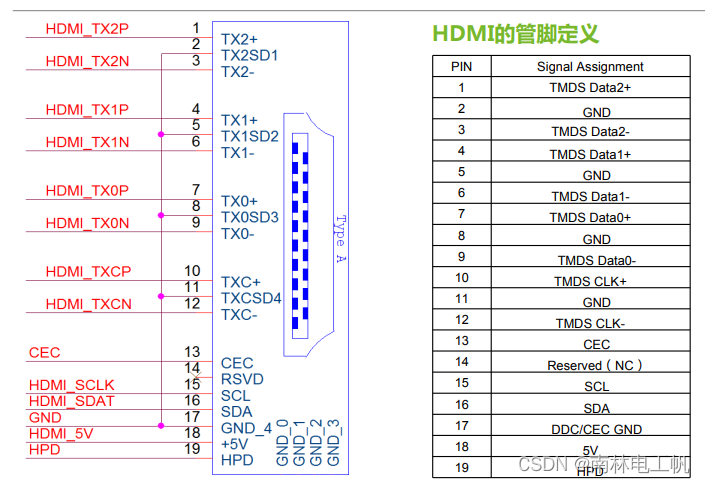

引脚号	引脚名	定义	引脚号	引脚名	定义
1	TMDS_D2+	数据2+	11	TDMS_CLK_SHIELD	时钟屏蔽
2	TMDS_D2_SHIELD	数据2屏蔽	12	TMDS_CLK-	时钟-
3	TMDS_D2-	数据2-	13	CEC	传输控制引脚
4	TMDS_D1+	数据1+	14	NC	保留
5	TMDS_D1_SHIELD	数据1屏蔽	15	SCL	时钟线
6	TMDS_D1-	数据1-	16	SDA	数据线
7	TMDS_D0+	数据0+	17	DDC/CEC_GND	热插拔引脚的参考地
8	TMDS_D0_SHIELD	数据0屏蔽	18	+5V	电源
9	TMDS_D0-	数据0-	19	HOTPLUG	热插拔检测
10	TMDS_CLK+	时钟+

TMDS
发送音频、视频及各种辅助数据
信号编码方式：遵循DVI1.0规格。
视频像素带宽：从25 MHz到340 MHz（Type A, HDMI 1.3）或至680MHz (Type B)。带宽低于25MHz的视频信号如NTSC480i将以倍频方式输出。每个像素的容许数据量从24位至48位。支持每秒120张画面1080p分辨率画面发送以及WQSXGA分辨率[1]
像素编码方式：RGB4:4:4, YCbCr 4:4:4（8-16 bits per component）; YCbCr 4:2:2（12 bits per component）; YCbCr 4:2:0（HDMI 2.0）
音频采样率：32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 1536kHz（HDMI 2.0）。
音频声道数量：最大8声道。HDMI 2.0支持32声道。
音频流规格：IEC61937兼容流，包括高流量无损信号如Dolby TrueHD、DTS-HD Master Audio。
CEC
CEC全文为Consumer Electronics Control必须预留线路，但可以不必实现用来发送工业规格的AV Link协议信号，以便支持单一遥控器操作多台AV机器为单芯线双向串列总线
