Altium designer 自定义快捷键还是很简单的,相对于其他EDA软件来说简直不是太简单。
1.自定义快捷键;
1.1.Altium designer里面的原理图编辑页面和PCB编辑页面的自定义快捷键的方式是一样的。

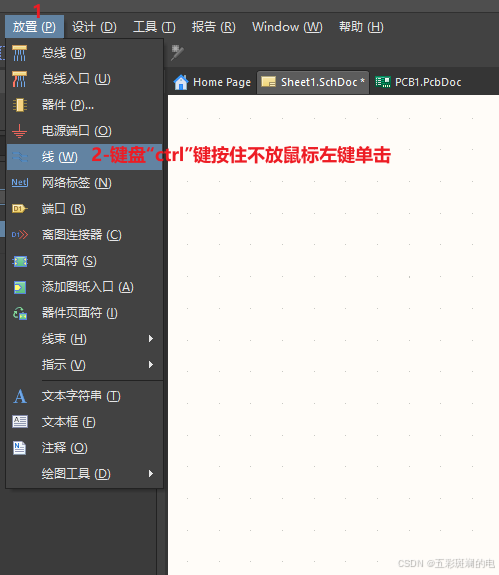

1.2.首先要知道自己需要自定义的命令在菜单的哪里,然后找到命令,键盘“ctrl”键按住的同时鼠标左键单击,就可以进到自定义的窗口。
1.2.1.把走线命令改为“F2”,先找到走线命令

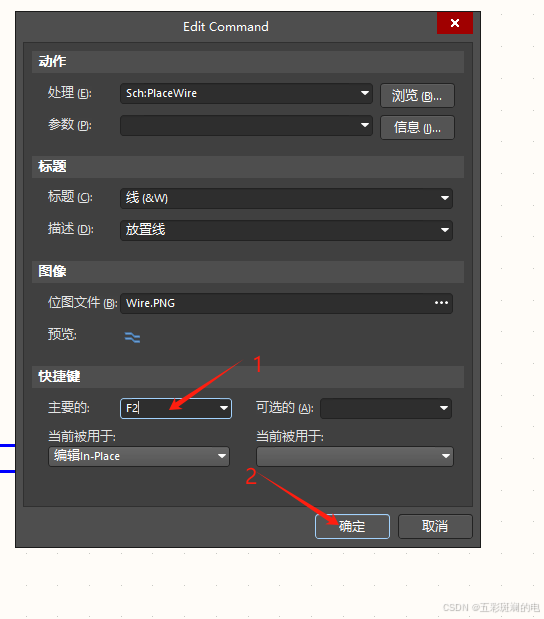

1.2.2.在箭头的框内输入要更改的按键,现在我输入“F2”后确认。(要用什么按键直接在键盘按下什么按键就可以了)

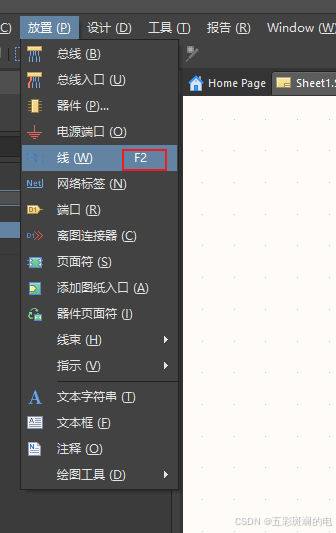

1.2.3.哪天不记得改成什么按键了,把命令展开,后面也会有显示对应的命令的快捷键。
2.PCB走线的时候换层“*”键的更改。单独把这个按键拿出来讲的原因是,本人曾经也为这个事头疼了很久,网上相对的教程较少。废话不多少,上教程。
2.1.目标把走线是换层命令改为“F3”。PCB编辑页面的右上角部分,不同版本可能会有差异。

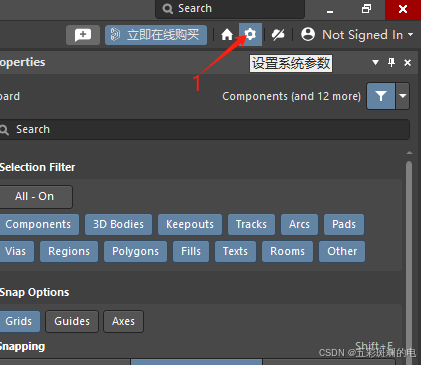

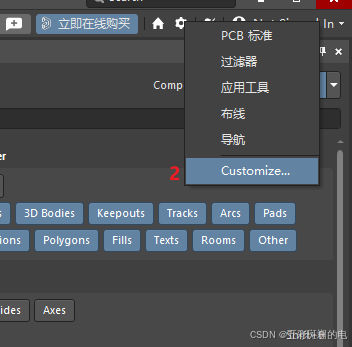

2.1.1鼠标移到箭头的“设置”位置,鼠标右键展开,选择Customize...鼠标左键打开;

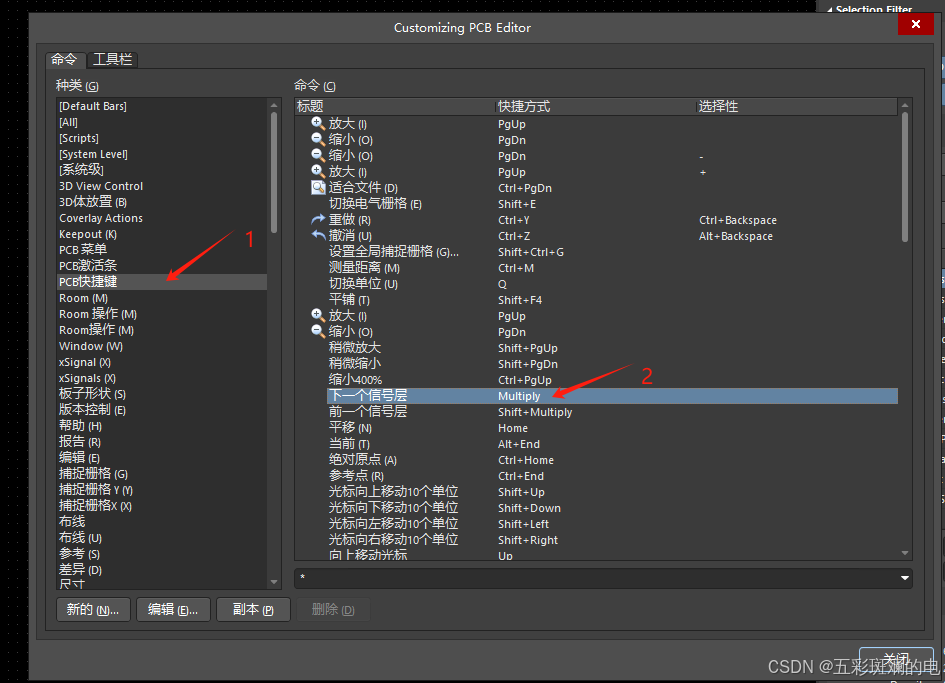

2.1.2Customize...展开后显示以下页面,按图片鼠标双击“下一个信号层”,就可以进到自定义快捷键的页面;

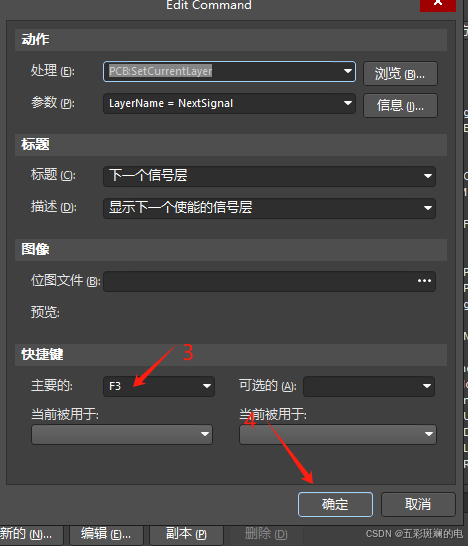

2.1.2 剩下的就和自定义快捷键一样了,输入方框输入状态直接按“F3”,然后确认就OK了。
3.常用快捷键。Altium designer里面的快捷键非常多,所以我们也不用全部都记,要用什么就记什么就可以了。快捷键是什么也不用别人说,Altium designer里面默认的快捷键规律非常简单。原理编辑页面和PCB编辑页面的也是一样的。
3.1默认的快捷键的开始软件在命令后面都有标识,展开后,也有标识,对应的依次按下就可以了。

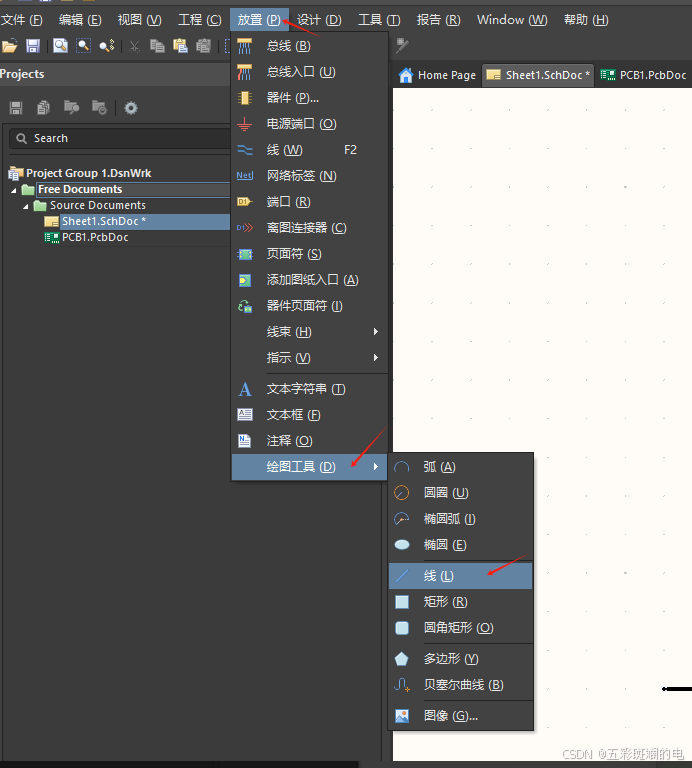

比如,现在要在原理图放置2D线,那么快捷键就是 P-D-L,如果我是要放置器件的话,那么快捷键就是P-P,以此类推。
所以我个人的认为,Altium designer不管是新手还是老手,是不需要特意去记几个快捷键的,除了一些特殊的命令,其他的要做什么就直接在菜单展开就可以了,觉得用的多的命令就把快捷键记一下,如果用的很多,那就自己改一个自己用的顺手的快捷键,这样可以更节省精力。
我用的比较多的特殊的就命令:
1.原理图高亮同一网络---alt+鼠标左键选中网络;
2.PCB选择连接的铜皮 S-P或者ctrl+H。
--------------------------------------------------------------------------------------------------------------------------------
