使用AD四年了,回想自己一开始跟着凡亿学AD然后后面自己画了无数块板子的经历,熟练使用快捷键还是很重要的。
AD_PCB界面里面设置快捷键的操作是:

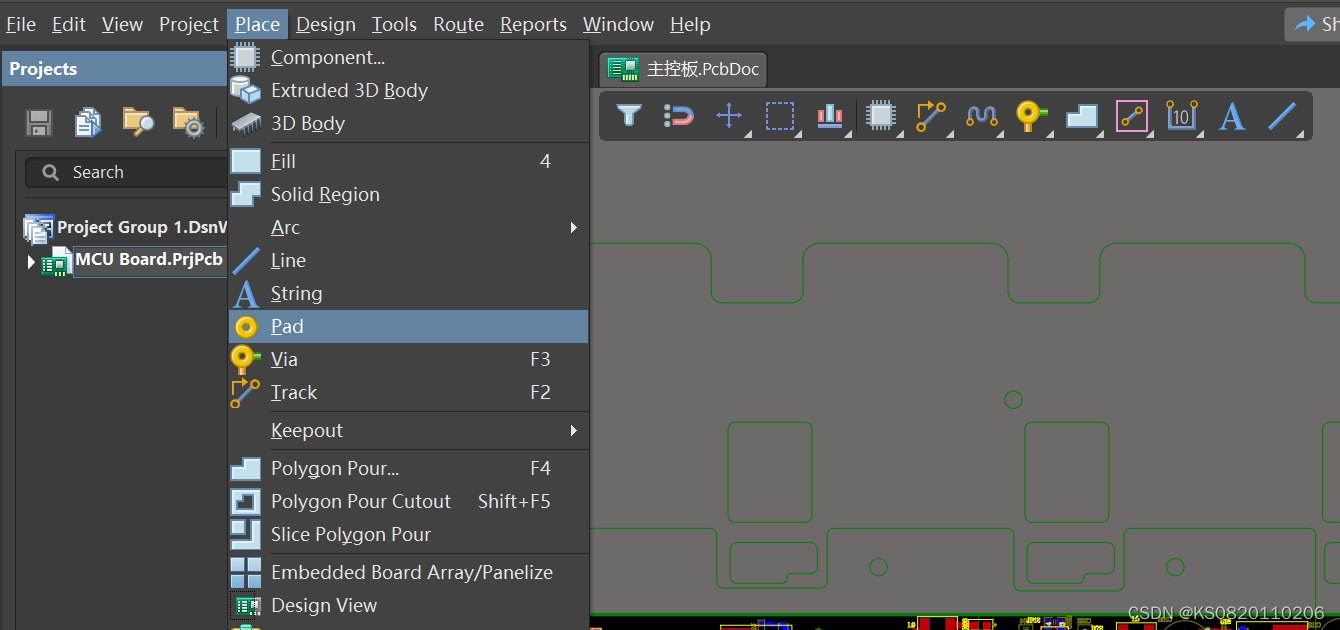

①在操作栏中选出想要设置快捷键的操作,按住Ctrl+左键
2.在Edit Command界面中最下面一栏,Primary是系统自带的快捷键设置,Alternative是用户可以自选的快捷键设置。
3.选择自己想要设置的快捷键,比如说我这里选择F9,于是按住键盘的F9,它会记录下来用户的定义快捷键,注意不要跟之前的快捷键冲突,点击OK。
下面附上我一直以来用的很舒服的快捷键设置。
拉线 F2
过孔 F3
敷铜 F4
器件矩形排列 F6
线选 2
框选 3
左右上下对齐 4682
水平等间距 7
垂直等间距 9
差分线 Alt+F2
删除网络 Alt+Q
物理选择 Ctrl+H
执行DRC TDR
规则 DR
class DC
网络显示、关闭 N
移动 M
选择 S
单位切换 Q
单层显示 shift+s
抓取切换 shift+e
多跟走线 TTM
忽略障碍物 shift+r
设计板框 DSD(shift多选线条!Tab全选)
设置原点 EOS
标记线性尺寸 PDL
原理图Value值标注 TAA
创建类 DC
对齐到栅格上 AG
测量 RP(Ctrl+M)
挖槽 TVB
笔记:
间距规则:6mil
过孔、线宽、铺铜
打孔目的:打孔占位;减少回流路径,让信号质量更好
使用ROOM拷贝流程:
①选中已经布局布线好的模块,快捷键DMT,生成ROOM;
②选中要拷贝的模块,快捷键DMT,生成ROOM;
③Panels——>PCB List,左上角设置Edit selected objects include only Components,选中已布局好的模块,点击Channel Offset,使其从大到小排序,全选该列,复制,再选择要拷贝的模块,点击Channel Offset,使其从大到小排序,全选该列,粘贴;
④快捷键DMC,拷贝ROOM格式,先选择已布局好的模块,再选择要拷贝的模块,弹出选项框,点击ok,完成。
3D体不显示:Shift+Z
