前言

本文详细介绍了蓝桥杯单片机客观题考点及真题分析（本博客遵守开源协议、不会产生任何收益，不可避免使用互联网资源，如有侵权请及时联系删除）。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、模电

1.电路分析基础

KCL

KVL

叠加定理：在线性电路中，若含有多个独立电源，它们共同作用在某一支路中产生的电压或电流，必定等于各独立电源单独作用产生的电压或电流的代数和，这一定理称为叠加定理。

戴维南定理 ：一个含独立电源、线性电阻和受控源的一端口，对外可以等效成一个电压源和一个电阻串联，电压等于原电路端口两端的开路电压，电阻等于全部独立源置0时的​等效电阻。
诺顿定理：等效成了一个电流源和一个电阻并联，电流大小等于原电路短路时端口流过的电流，电阻也是等于全部独立源置0时的等效电阻。
串联谐振

并联谐振

第十二届国赛

答案：D
解析： 流入=流出 -1+i3 = 2+0.5 计算得i3 = 3.5
第十三届国赛

答案：D
解析：

第十一届国赛

答案：C
解析：

第十届国赛

答案：A
解析：

w0为1000HZ，所以800HZ在左边，为容性

第十届国赛

答案：B
解析：
戴维南定理，电源电动势为开路电压24V

第十四届省赛

答案：B
解析：

2.电子元器件基础

1.电阻
（1）功能：限流、降压、分压、防护
（2）参数指标：额度阻值、精度、额定功率、耐压值、温度系数
电容
（1）功能：隔直流、旁路（去耦）、耦合、滤波、储能、调谐、计时、温度补偿
（2）参数指标：电容值、额定电压、漏电流&绝缘电阻、等效串联电阻ESR、额定功率损耗、损耗正切角（DF）
电感
（1）功能：隔交流、滤波、谐振、储能
（2）参数指标：电感值、 饱和电流、温升电流、自谐频率、直流电阻值、公差
二极管
（1）功能：整流、限幅、开关、续流、稳压、变容、显示
（2）参数指标：额定正向工作电流、反向饱和漏电流IR、、最大反向峰值电压VRM、最大反向直流电压VR、最高工作频率fM（结电容影响）
（3）工作曲线图

二极管导通：

稳压管：

二极管工作电压判断：


三极管
（1）功能：
（2）参数指标：
（3）工作曲线：

（4）工作状态判断

MOS管
（1）功能
（2）参数指标
防护器件
TVS
热敏电阻
压敏电阻
题目
第十四届国赛

答案：BC
解析：

第十四届国赛

答案：ABCD
解析：

第十三届国赛

答案：B
解析：

第十三届国赛

答案：D
解析：题目要求1K-10K之间，所以加上误差，阻值必须满足这个范围，很显然BD都满足，但是B的精度太高价格很昂贵，最合适的时D
第十三届国赛

答案：BD
解析：

第十一届国赛

答案：B
解析：

第十届国赛

答案：C
解析：

第十四届省赛

答案：A
解析：

第十三届省赛第二场

答案：A
解析：

第十二届省赛第二场

答案：B
解析：

第十一届省赛

答案：B
解析：

第十届省赛

答案：B
解析：

第十届省赛

答案：BC
第九届省赛

答案：A
解析：

3.放大电路

1.晶体管放大电路
放大电路特性


共射放大电路






三种晶体管放大电路的特点

多级放大电路

第十四届国赛

答案：ABD
解析：

第十一届国赛

答案：A
解析：

第十二届国赛

答案：BC
解析：

第九届国赛
z
答案：AD
解析：

第九届国赛

答案：C
解析：放大器输入电阻小，获取信号源能力弱，所以输出较小，因为测的是开路电压，所以不考虑输出电阻大的问题
第十三届省赛第二场

答案：D
解析：

第九届省赛

答案：C
解析：

2。运算放大器

第十五届省赛第二场

第十五届省赛第二场

第十五届省赛第一场

答案：ABD

第十三届国赛

答案：A
解析：

第十二届国赛

答案：B
第十三届国赛

答案：B
解析：

第十届国赛

答案：AD
第十届国赛

答案：D
第八届国赛

答案：CD
第八届国赛

答案：-2.5
第十四届省赛

答案：A
解析：

第十三届省赛第一场

答案：D
解析：

第十二届省赛第二场

答案：
第十二届省赛第二场

答案：
第十二届省赛第一场

答案：C
第十二届省赛第一场

答案：D
第十二届省赛第一场

答案：B
第十届省赛

答案：D
第十届省赛

答案：D
第九届省赛

答案：B
第八届省赛

答案：-2.4

4.滤波电路

第十四届国赛

答案：B
解析：

第十届国赛

答案：BC
第九届国赛

答案：-100 159
第八届国赛

答案：C
解析：

第十三届省赛第二场

答案：AD
解析：

第八届省赛

答案：D B
解析：

5.比较器电路

第八届国赛

答案：B

6.电源电路

第十五届省赛第二场

第十五届省赛第一场

答案：ABCD

第十四届国赛

答案：B
解析：

第十三届国赛

答案：D
解析：

7.PCB

第十四届国赛

答案：D
解析：

第十三届省赛第二场

答案：ABCD
解析：

二、数电

1.逻辑代数基础

表达式计算：
A*B 是A与B
A+B是A或B
头上有横杠是非运算
然后直接赋值法就行，什么公式法、卡诺图法都不如这个简单
第十届国赛

答案：B
第九届国赛

答案：D
解析：逻辑运算只有加（或） 乘（与） 非，所以排除AC
B 1 + 1是1 所以选D
第十三届省赛第一场

答案：A
解析：

第十二届省赛第一场

答案：B
解析

第八届省赛

答案：C

2.门电路

第十五届省赛第二场

第十届国赛

答案：ABD
第十四届省赛

答案：AC
解析：

第十三届省赛第一场

答案：ABD
解析：

第八届省赛

答案：D

3.组合逻辑电路

第十一届省赛

答案：C

4.半导体存储电路

第十五届省赛第二场

第十二届国赛

答案：D
第八届国赛

答案：A
第十三届省赛第二场

答案：BC
解析：

第十二届省赛第二场

答案：D
第十届省赛

答案：D
第九届省赛

答案：B

5.时序逻辑电路

第十三届国赛

答案：CD
解析：

第十三届国赛

答案：B

第九届国赛

答案：B
第十四届省赛

答案：ABC
解析：

第十四届省赛

答案：D
解析：

第十四届省赛

答案：D
解析：

第十二届省赛第二场

答案：
第十二届省赛第一场

答案：C
第十一届省赛

答案：A B

6.脉冲发生与整形电路

第十一届国赛

答案：B
第十届省赛

答案：D

7.数模转换电路

第十五届省赛第二场

第十三届国赛

答案：CD
解析：

第十届国赛

答案：B
第十一届省赛

答案：ABC

三、单片机

1.C51基础

（1）数据类型

C51的数据类型分为基本数据类型和组合数据类型，情况与标准C中的数据类型基本相同，但其中char型与short型相同，float型与double型相同，另外，C51中还有专门针对于51单片机的特殊功能寄存器型和位类型。

一．字符型char

有signed char和unsigned char之分，默认为signed char。它们的长度均为一个字节，用于存放一个单字节的数据。

对于signed char，它用于定义带符号字节数据，其字节的最高位为符号位，“0”表示正数，“1”表示负数，补码表示，所能表示的数值范围是-128~+127；

对于unsigned char，它用于定义无符号字节数据或字符，可以存放一个字节的无符号数，其取值范围为0~255。unsigned char可以用来存放无符号数，也可以存放西文字符，一个西文字符占一个字节，在计算机内部用ASCII码存放。

二．int整型

分singed int和unsigned int。默认为signed int。它们的长度均为两个字节，用于存放一个双字节数据。对于signed int，用于存放两字节带符号数，补码表示，数的范畴为-32768~+32767。对于unsigned int，用于存放两字节无符号数，数的范围为0~65535。

三．long长整型

分singed long和unsigned long。默认为signed long。它们的长度均为四个字节，用于存放一个四字节数据。对于signed long，用于存放四字节带符号数，补码表示，数的范畴为-2147483648~+2147483647。对于unsigned long，用于存放四字节无符号数，数的范围为0~4294967295。

四．float浮点型

float型数据的长度为四个字节，格式符合IEEE-754标准的单精度浮点型数据，包含指数和尾数两部分，最高位为符号位，“1”表示负数，“0”表示正数，其次的8位为阶码，最后的23位为尾数的有效数位，由于尾数的整数部分隐含为“1”，所以尾数的精度为24位。

五．* 指针型

指针型本身就是一个变量，在这个变量中存放的指向另一个数据的地址。这个指针变量要占用一定的内存单元，对不同的处理器其长度不一样，在C51中它的长度一般为1~3个字节。

六．特殊功能寄存器型

这是C51扩充的数据类型，用于访问51单片机中的特殊功能寄存器数据，它分sfr和sfr16两种类型。其中：

sfr为字节型特殊功能寄存器类型，占一个内存单元，利用它可以访问51内部的所有特殊功能寄存器；

sfr16为双字节型特殊功能寄存器类型，占用两个字节单元，利用它可以访问51内部的所有两个字节的特殊功能寄存器。

七．位类型

这也是C51中扩充的数据类型，用于访问51单片机中的可寻址的位单元。在C51中，支持两种位类型：bit型和sbit型。它们在内存中都只占一个二进制位，其值可以是“1”或“0”。

其中：用bit定义的位变量在C51编译器编译时，在不同的时候位地址是可以变化的，而用sbit定义的位变量必须与51单片机的一个可以寻址位单元或可位寻址的字节单元中的某一位联系在一起，在C51编译器编译时，其对应的位地址是不可变化的。

（2）关键字
Keil C51通过以下的关键字定义了不同的存储类型，从而确保用户能够访问到51架构的全部存储空间。

code
访问程序存储器ROM，即我们常说的代码段，用来存放可执行代码，空间可达64K（0x0000~0xffff），该存储空间的代码段是只读的。

data
访问可直接寻址的片内存储器，即内部RAM，即我们常说的DATA区或数据段，在整个RAM块中只占前128 字节（0x00~0x7f），因为它采用直接寻址方式，对变量最高速的访问最快，通常我们把使用比较频繁的变量或局部变量存储在DATA 段中，但是次数必须节省，因为它的空间毕竟有限。

DATA数据段中分为两个子段，第一个子段包含四组寄存器组，每组寄存器组包含八个寄存器，共32 个寄存器；另外一个子段叫做位寻址段BDATA， 大小16 个字节，共128 位，每一位都可单独寻址：

bdata
访问位寻址的片内存储器，即访问内部RAM，在其中从20H开始的16字节（0x20~0x2f）。

xdata
访问外部数据存储器，即外部RAM，大小64K（0x0000~0xffff），16 位地址寻，称作外部数，据区简称XDATA 区，访问XDATA 须采用间接寻址。

Idata 间接寻址片内数据存储区（256字节）

Pdata : 访问当前页面内的外部RAM中的XDATA，每一页256字节，按页访问。PDATA 段只有256 个字节，而XDATA段可达65536 个字节（64K嘛），对PDATA 和XDATA 的操作是相似的，但是对PDATA 段寻址比对XDATA 段寻址要快，因为对PDATA 段寻址只需要装入8 位地址，而对XDATA 段寻址需装入16 位地址，所以尽量把外部数据存储在PDATA 段中。

sfr 用于定义8位特殊功能寄存器

sfr16 用于定义16位特殊功能寄存器

sbit 用于定义可位寻址对象
Small模式用于将所有未指明存储区的变量均保存在data存储区

compact模式用于将所有未指明存储区的变量均保存在pdata存储区

Large模式用于将所有未指明存储区的变量均保存在xdata存储区

interruptC51使用interrupt m修饰符可将函数转化为中断函数m为中断向量优先级。

using定义函数时用来选择函数使用寄存器的分组组
reentrant 重入函数修饰符。所谓重入函数就是允许被嵌套调用的函数。

通常情况下，C51的功能不能被嵌套调用。因为，函数参数和局部变量都存储在固定的内存位置。函数的递归调用使用相同的内存位置。而且，在这种情况下，参数和数据得到损坏。
(1)const：声明只读变量

(2)sizeof：计算数据类型长度

(3)typedef：用以给数据类型取别名（当然还有其他作用

(1)auto：声明自动变量一般不使用

(2)extern：声明变量是在其他文件正声明（也可以看做是引用变量）(3)register：声明积存器变量

(4)static：声明静态变量
(4)volatile：说明变量在程序执行中可被隐含地改变
第十五届省赛第二场

第十四届国赛

答案：CD
解析：

第十一届国赛

答案：C
解析：指针型本身就是一个变量，在这个变量中存放的指向另一个数据的地址。这个指针变量要占用一定的内存单元，对不同的处理器其长度不一样，在C51中它的长度一般为1~3个字节。
第十三届国赛

答案：B

第十届国赛

答案：BC
解析：记住和1&是保留，和0与是归0，|是和1或置1，和0或保留
第九届国赛

答案：D
解析：

第九届国赛

答案：C
解析：指针型本身就是一个变量，在这个变量中存放的指向另一个数据的地址。这个指针变量要占用一定的内存单元，对不同的处理器其长度不一样，在C51中它的长度一般为1~3个字节。
第八届国赛

答案：C
解析：
code访问程序存储器ROM，即我们常说的代码段，用来存放可执行代码，空间可达64K（0x0000~0xffff），该存储空间的代码段是只读的
interruptC51使用interrupt m修饰符可将函数转化为中断函数m为中断向量优先级。
using定义函数时用来选择函数使用寄存器的分组组
reentrant 重入函数修饰符。所谓重入函数就是允许被嵌套调用的函数。
第八届国赛

答案：D
解析：sh是结构体变量，可以通过.来访问内部元素，ptr是结构体指针，可以直接用箭头访问其地址对应的元素，也可以用*指针指向结构体变量
第八届国赛

答案：AC、 D
第十三届省赛第二场

答案：BC
解析：

第十三届省赛第二场

答案：A
解析：

第十三届省赛第二场

答案：CD
解析：

第十三届省赛第一场

答案：AC
解析：

第十三届省赛第一场

答案：A
解析：

第十二届省赛第二场

答案：B

第十二届省赛第一场

答案：B
解析：基本语法
第十一届省赛

答案：D
解析：自己编译器引用一下这几个头文件，然后打开看看
第九届省赛

答案：D
解析：
code访问程序存储器ROM，即我们常说的代码段，用来存放可执行代码，空间可达64K（0x0000~0xffff），该存储空间的代码段是只读的

第九届省赛

答案：D
解析：

第八届省赛

答案：BD
解析：

2.通信协议

同步异步区别：有无时钟线
串行并行区别：收或发不止一个信道
单工、半双工、全双工区别：只能收或发为单工、收发不能同时为半双工、收发同时为全双工
1-Wire
接线：DQ、VCC、GND
电平：TTL
通信方式：异步串行半双工通信（双向）
通信速率：一般为16.3Kbit/s，最大可达142 Kbit/s，通常情况下采用100Kbit/s以下的速率传输数据

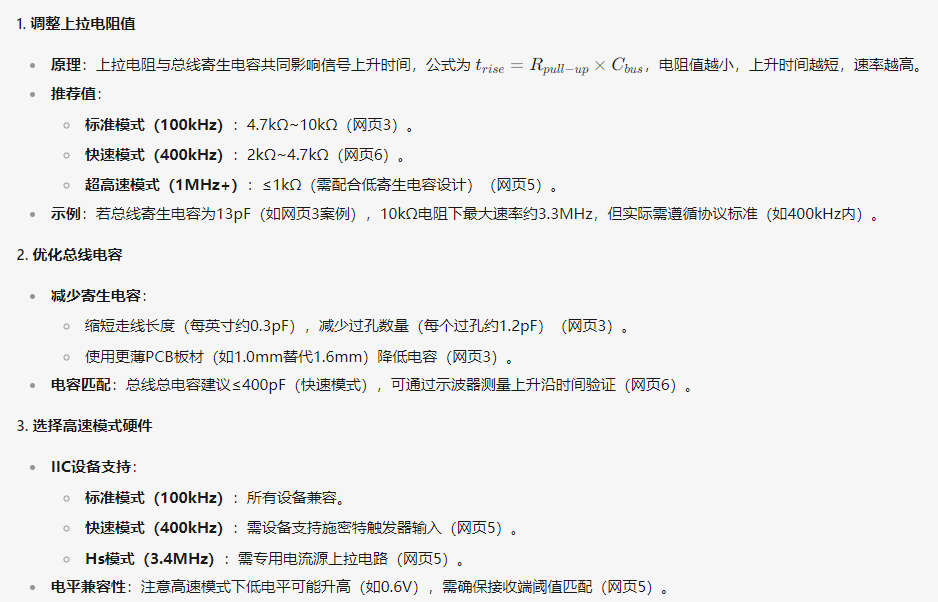

IIC
接线：SDA、SCL、VCC、GND
电平：TTL
通信方式：同步串行半双工通信（双向）
通信速率：S（标准模式）测量与控制场合，100kb/s F（快速模式），速率为 400kb/s Hs（高速模式），速率为 3.4Mb/s。（具体看器件要求，单片机一般是400k或以下常用。IIC协议是有规定的，其总线的容性负载要求，目前最高的1M左右。普通的芯片只有 低速 100K 与 高速 400K 两种规格）

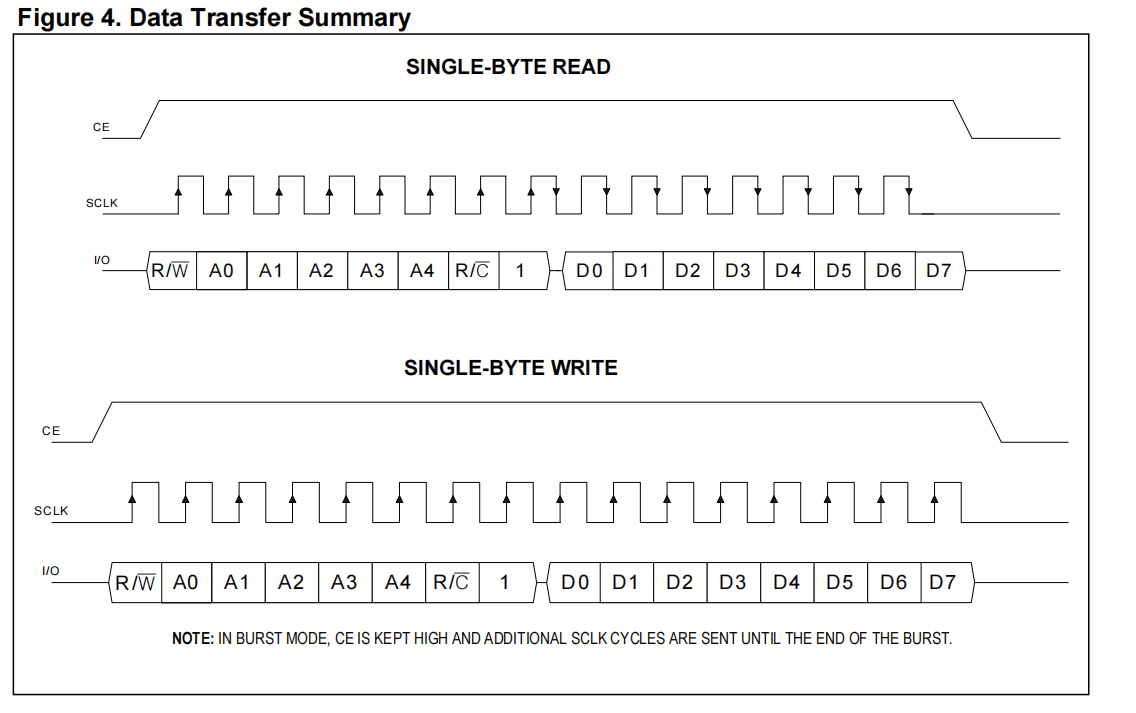

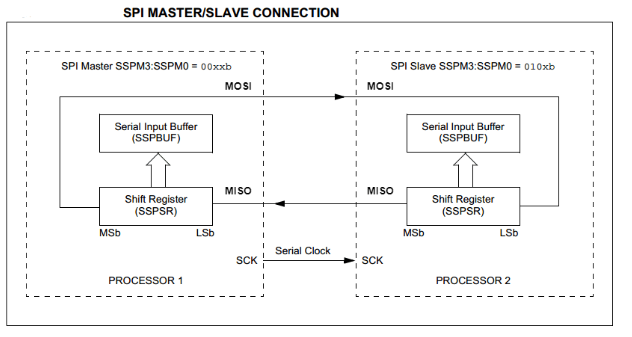

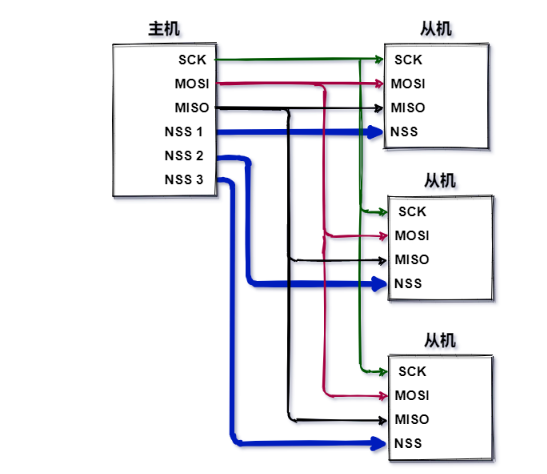

SPI
接线：CS、SCK、MOSI、MISO、VCC、GND
电平：TTL
通信方式：同步串行全双工通信（单向）
通信速率：由Motorola开发，并没有一个官方标准。已知的有的器件SPI已达到50Mbps。具体到产品中SPI的速率主要看主从器件SPI控制器的性能限制

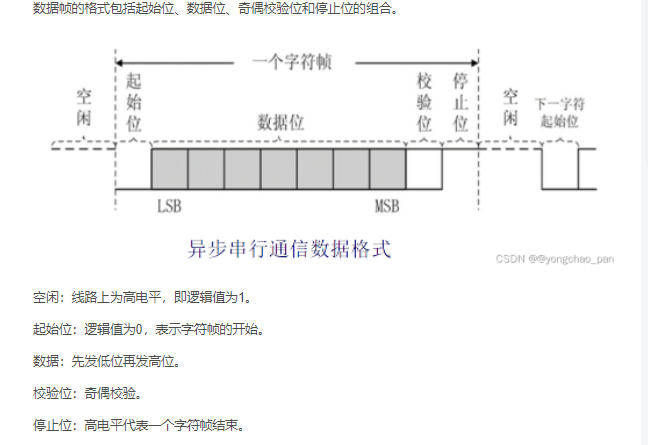

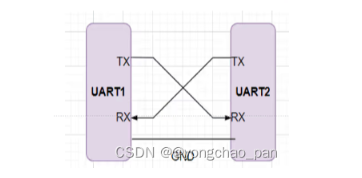

UART
接线：TXD、RXD、VCC、GND
电平：TTL
通信方式：异步串行全双工通信（单向）
通信速率：最大10Mbps

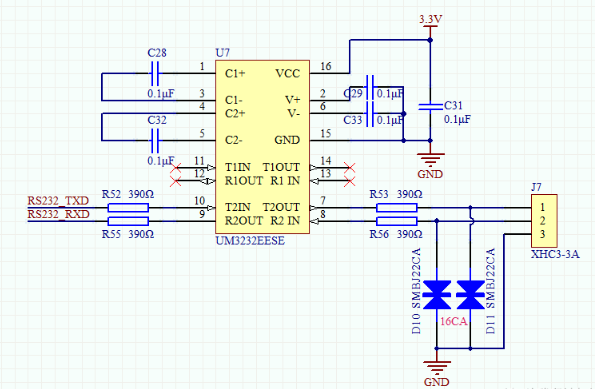

RS232（需要专用芯片）
接线：TXD、RXD、GND
电平：1：-15V 到-3V 0：+3V到+15V
传输距离：最大15m
通信方式：异步串行全双工通信（单向）
通信速率：

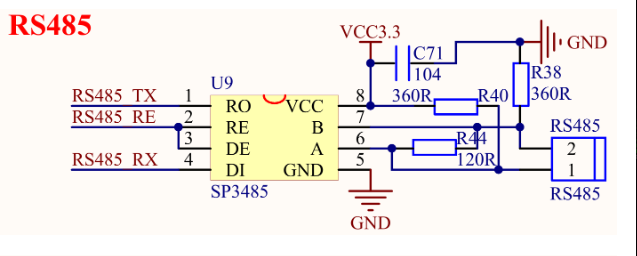

RS485（差分信号）差分信号抗干扰能力强（需要专用芯片）
接线：
电平：
传输距离：10km
通信方式：异步串行半双工通信
通信速率：
RS422（差分信号）（需要专用芯片）
接线：
电平：
通信方式：异步串行半双工通信
通信速率：
CAN（差分信号）（需要专用芯片）
接线：
电平：
通信方式：异步串行半双工通信
通信速率：
USB（差分信号）（需要专用芯片）
接线：D+、D-、VBUS、GND
电平：
通信方式：异步串行全双工通信
通信速率：
第十五届省赛第二场

第十五届省赛第二场

第十五届省赛第一场

答案：D
第十五届省赛第一场

答案：A
第十三届国赛

答案：ABC
解析：

第十四届国赛

答案：BCD
解析：

第十三届国赛

答案：BC
解析：

第十一届国赛

答案：AC
第十一届国赛

答案：B
第 十届国赛

答案：D
第十届国赛

答案：B
第十届国赛

答案：AD
第十三届省赛第一场

答案：AC
解析：

第十三届省赛第一场

答案：B
解析：

第十二届省赛第二场

答案：
第十二届省赛第一场

答案：B
第十一届省赛

答案：C

3.单片机外围电路

第十五届省赛第二场

第十五届省赛第一场

答案：AD
第十五届省赛第一场

答案：B
第十五届省赛第一场

答案：ABC

第十三届国赛

答案：ABD
解析：

第十四届国赛

答案：C
解析：

第十二届国赛

答案：A
第八届国赛

答案：C
第十三届省赛第一场

答案：D
解析：

第十一届省赛

答案：BD
第九届省赛

答案：B

4.单片机datasheet查看

第十五届省赛第一场

答案：ACD

第十五届省赛第一场

答案：ABCD
第十五届省赛第一场

答案：D

第十四届国赛

答案：ABD
解析：

第十三届国赛

答案：AC
解析：

第十二届国赛

答案：236 120
第十二届国赛

答案：xdata 65535
第十二届国赛

答案：B
第十二届国赛

答案：ACD
第十二届国赛

答案：BD
第十一届国赛

答案：A
第十一届国赛

答案：BC
第十一届国赛

答案：ABD
第十届国赛

答案：A
第十届国赛

答案：B
第九届国赛

答案：2 2
第九届国赛

答案：B
第九届国赛

答案：AB
第八届国赛

答案：D
第十四届省赛

答案：D
解析：

第十四届省赛

答案：B
解析：

第十四届省赛

答案：ABD
解析：

第十三届省赛第二场

答案：AC
解析：

第十三届省赛第二场

答案：ABC
解析：

第十三届省赛第一场

答案：BC
解析：

第十三届省赛第一场

答案：ABC
解析：

第十二届省赛第二场

答案：
第十二届省赛第二场

答案：
第十二届省赛第二场

答案：
第十二届省赛第一场

答案：B
第十二届省赛第一场

答案：AC
第十二届省赛第一场

答案：D
第十一届省赛

答案：D
第十一届省赛

答案：B
第十一届省赛

答案：ABCD
第十届省赛

答案：C
第十届省赛

答案：B
第十届省赛

答案：BD
第十届省赛

答案：ABD
第九届省赛

答案：P0 P2 P0
第九届省赛

答案：高 2 高
第九届省赛

答案：BD

第八届省赛

答案：4 65536
第八届省赛

答案：D
第八届省赛

答案：D
第八届省赛

答案：A
第八届省赛

答案：AD

总结

本文对蓝桥杯单片机客观题历年真题做了考点分类及详细讲解，希望大家能够掌握考点
