二进制码串行加法器分析

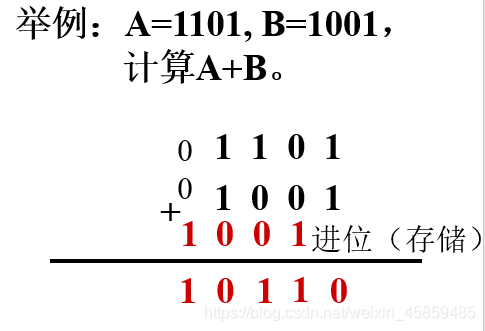

在这里插入图片描述

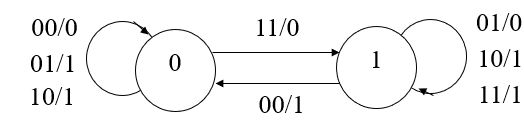

下面是状态转移图
在这里插入图片描述
在该状态图中，大圆圈里的0表示没有进位，1表示有进位。
当x1x2为00，01，10时，没有进位，从0到0，输出由加法法则确定；
当x1x2为11时，进位为1，所以从0到1，输出为0，所以为11/0，其他同理。

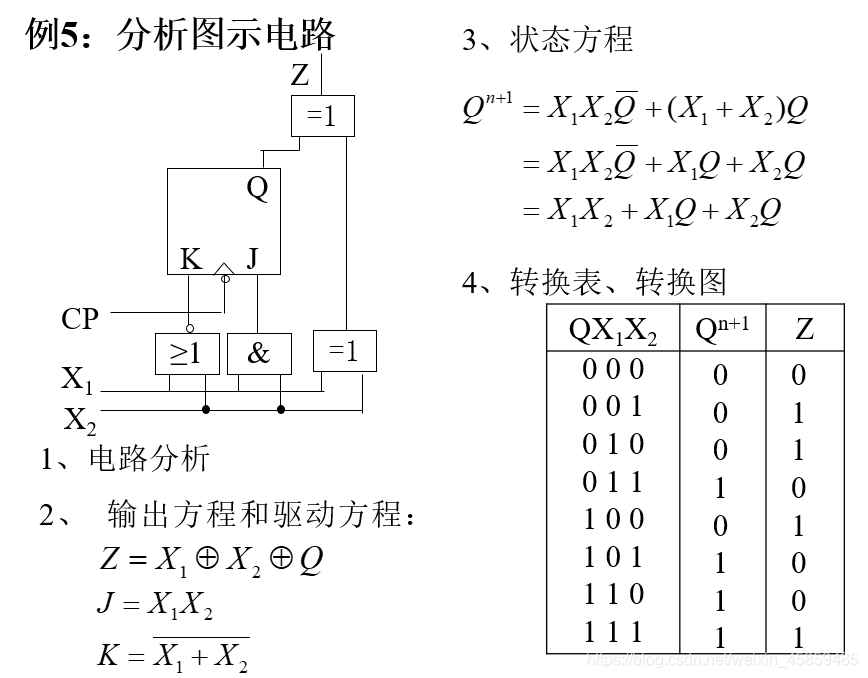

在这里插入图片描述
