前言

记录使用Nexus5手机采集CSI配置过程和遇到的问题。

一、实验设备和环境

  1. Nexus5手机：Android 6.0.1系统，M4B30Z固件，已ROOT。具体操作过程可以参考 Nexus 5刷机（Android 6.0.1，M4B30Z 固件）和ROOT教程
    可以在购买手机时让商家配好系统和安装固件。
    参考链接教程ROOT即可。
  2. TP-Link路由器：TL-WDR5610（路由器不要设置密码）
  3. 环境：电脑安装双系统，Win10 + Ubuntu 18.04/22.04（虚拟机也能采集到数据，但是用MATLAB处理带不动）

二、操作步骤

  1. 进入Ubuntu系统，打开终端后获取超级用户权限，切换目录，安装dependencies；
sudo su		//获取超级用户权限
cd /home	//需要保证该目录下有10G+空间安装其他内容
apt-get install git gawk qpdf adb flex bison	//安装dependcies
  1. 64位系统需要安装i386库；
sudo dpkg --add-architecture i386
sudo apt-get update
sudo apt-get install libc6:i386 libncurses5:i386 libstdc++6:i386
  1. 从github获取nexmon项目；
git clone git://github.com/seemoo-lab/nexmon.git

注：Linux系统中执行git clone时可能会出现报错 fatal: unable to access… 连接不上，可以执行

git clone https://ghproxy.com/https://github.com/seemoo-lab/nexmon.git

或者执行

git clone https://github.com/seemoo-lab/nexmon.git
  1. 切换到目录/opt下，新建ndk文件夹，下载安装Android NDK r11c并解压，
cd /opt		//切换到opt下
mkdir ndk	//新建ndk文件夹
cd ./ndk	//切换到/opt/ndk下
wget -c https://dl.google.com/android/repository/android-ndk-r11c-linux-x86_64.zip	//下载Android NDK r11c
apt install fastjar		//安装jar
jar xvf android-ndk-r11c-linux-x86_64.zip	//解压文件
  1. 配置PATH路径
apt install vim		//安装vim
sudo vim /etc/profile

打开文件后，输入大写 I 在文件末尾添加

export NDK_ROOT=/opt/ndk/android-ndk-r11c
export PATH=$NDK_ROOT:$PATH

按ESC键，输入:wq保存并退出。刷新环境变量

source /etc/profile
# 在以下文件中添加环境变量
cd /home/nexmon
sudo vim setup_env.sh
# 刷新环境变量
source setup_env.sh
  1. 检验权限
chmod a+x -R android-ndk-r11c	//赋予权限
ndk-build -v	//任意路径下执行

这里如果报错 ndk-build 命令未找到，只需要将android-ndk-r11c文件移动到/opt/ndk即可。

  1. 这里要安装gcc，g++，python，为后边安装补丁做准备；
apt install gcc
apt install g++
apt install python
  1. 进入nexmon文件夹，配置环境变量；
cd /home/nexmon
source setup_env.sh
make
cd utilities	//进入utilies文件夹
make
  1. 将配置好的手机与电脑连接，执行：
make install
cd ../patches/bcm4339/6_37_34_43	//进入该目录
git clone https://github.com/seemoo-lab/nexmon_csi.git	//获取nexmon_csi
cd nexmon_csi
make install-firmware	//为手机安装补丁
cd ./utils/makecsiparams
make

Ubuntu18.04自动忽略此条。

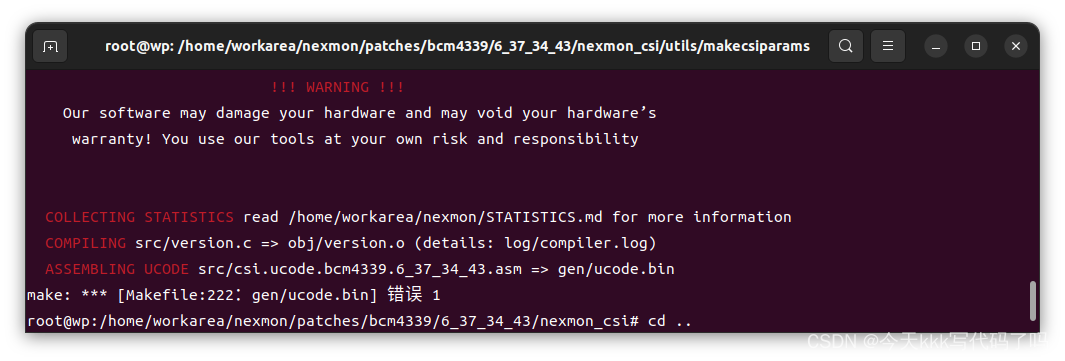

Ubuntu22.04 会在为手机安装补丁时报错：
在这里插入图片描述这里是python版本问题。需要将Ubuntu22.04默认的python版本从3.10改为2.7。具体操作如下：

# 分别查看python，python2,python3的版本
python --version
python2 --version
python3 --version
# 分别查看位置
which python
which python3
# 让python默认指向python2.7,python3指向python3.10
sudo update-alternatives --install /usr/bin/python3 python3 /usr/bin/python3.10 2
sudo update-alternatives --install /usr/bin/python python /usr/bin/python2.7 1
# 查看python版本
python

修改完python版本后，需要重新执行make install-firmware为手机安装补丁即可。

此处参考链接：在Ubuntu 18.04上安装不同版本的python及选择默认Python

  1. 路由器联网，进入 http://tplogin.cn/ 页面设置157信道下带宽80并保存设置；

  2. 另打开一个终端，进入手机端；

adb shell	//执行后记得打开手机确认连接
su
ifconfig wlan0 up	//打开wlan0
ifconfig 	//可查看wlan0是否已打开
  1. 回到第一个终端，获取路由器MAC地址，调用makecsiparams执行命令生成参数字符串；
# 这里路由器地址非常重要，会影响后期能否获取数据，必须是路由器设置在157信道80带宽时的MAC地址
iwlist wlan0 scan | grep -C 5 "AAAAA"	//AAAAA为路由器名称，执行后会出现路由各信道和带宽下的MAC地址，我是把这部分结果保存成了txt文件，便于后续切换信道和带宽时寻找
# -c后的参数表示信道和带宽，这里是157信道，80带宽，00:11:22:33:44:55表示路由器MAC地址
# -C和-N分别表示Rx和Tx天线数，用二进制表示使用几根天线后再转为十进制（如Rx两根天线则为二进制11对应的十进制数3）
./makecsiparams -c 157/80 -C 1 -N 1 -m 00:11:22:33:44:55
# ./makecsiparams -c 157/80 -C 3 -N 1 -m 00:11:22:33:44:55
# 1Tx*2Rx的设置；nexus5是单天线，nexus6p为双天线

执行后会生成一段代码m+ABCDEFGHIJKLMNOPQAAAAA==（举例），复制以便后续使用。

  1. 返回第二个终端（手机端）；
nexutil -Iwlan0 -s500 -b -l34 -vm+ABCDEFGHIJKLMNOPQAAAAA==		//设置nexutil参数，-v后是上一步生成的代码
nexutil -k		//可以查看是否是157信道80带宽
nexutil -Iwlan0 -m1		//设置为monitor模式
  1. 采集数据；
tcpdump -i wlan0 -v dst port 5500 -w /sdcard/csi.pcap -c 1000	//采集1000个数据包放在手机的sdcard中

运行后会显示got0，got100…, got1000后会自动结束。

  1. 在新终端新建文件存储csi数据，将数据从手机中提取到Ubuntu的文件夹中；
cd /home/
mkdir csidata
cd csidata
adb pull /sdcard/csi.pcap
  1. 使用matlab可视化pcap文件；
cd ../utils		//切换目录，下载matlab并安装，这里我是在学校官网下载的，过程不做赘述

这里需要修改一下csireader.m文件

%% configuration
CHIP = '4358';          % wifi chip (possible values 4339, 4358, 43455c0, 4366c0)
BW = 80;                % bandwidth
FILE = './example.pcap';% capture file，文件位置可修改为想要可视化的pcap文件位置
NPKTS_MAX = 1000;       % max number of UDPs to process

gcc unpack_float.c unpack_float.mexw64	//编译文件
matlab ./matlab/csireader.m		//利用matlab执行csireader.m文件

三、可视化结果

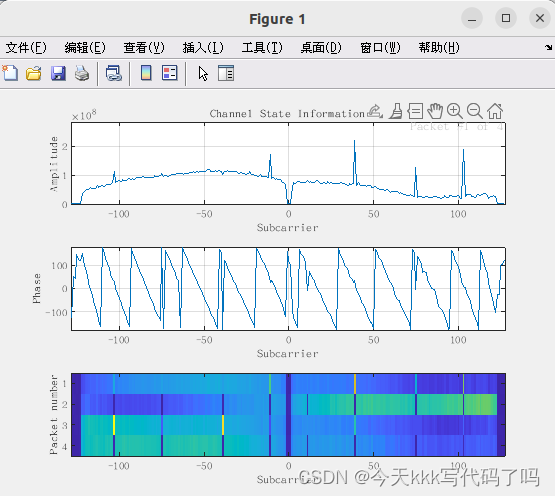

example.pcap可视化的运行结果：
在这里插入图片描述

四、常见报错及解决

  1. 步骤9中为手机安装补丁，执行make install-firmware报错 definitions.mk: 没有那个文件或目录。
    解决：进入nexmon文件夹，重新执行 source setup_env.sh 配置环境变量。
    报错 make: [makefile: 222: gen/ucode.bin]错误1
    解决：安装gcc，g++和python后再次安装补丁；进入/home/nexmon/buildtools进行make。
  2. 步骤14中采集数据一直显示got0.
    解决：可能是路由器MAC地址不正确。
  3. 配置成功后切换到/home/nexmon/utilities路径下编译报错无法编译nexutil。
    解决：切换到对应目录下执行，git checkout nexutil。参考链接

更多报错及解决方法可以在seemoo-lab中检索。

总结

以上是使用nexus5手机和路由器采集CSI的过程，目前还在探索更多实时可视化的方法。

参考链接

seemoo-lab/nexmon
Nexus 5手机使用Nexmon工具获取CSI信息
使用nexus 6P同时获取CSI和RSSI数据（保姆级教程）
Nexus 5刷机（Android 6.0.1，M4B30Z 固件）和ROOT教程
Nexus 6P获取CSI（含刷机、root）
nexus5获取csi数据
在Ubuntu 18.04上安装不同版本的python及选择默认Python
