升压稳压原理

降压稳压

降压稳压原理相对简单，将芯片当成一个**“自动可变电阻”**即可，这样就可以保证输出为恒定的电压值。不过需要注意的是，这块“自动可变电阻”有极限值，比如对于7805来说，降压差不可少于2V。

升压稳压

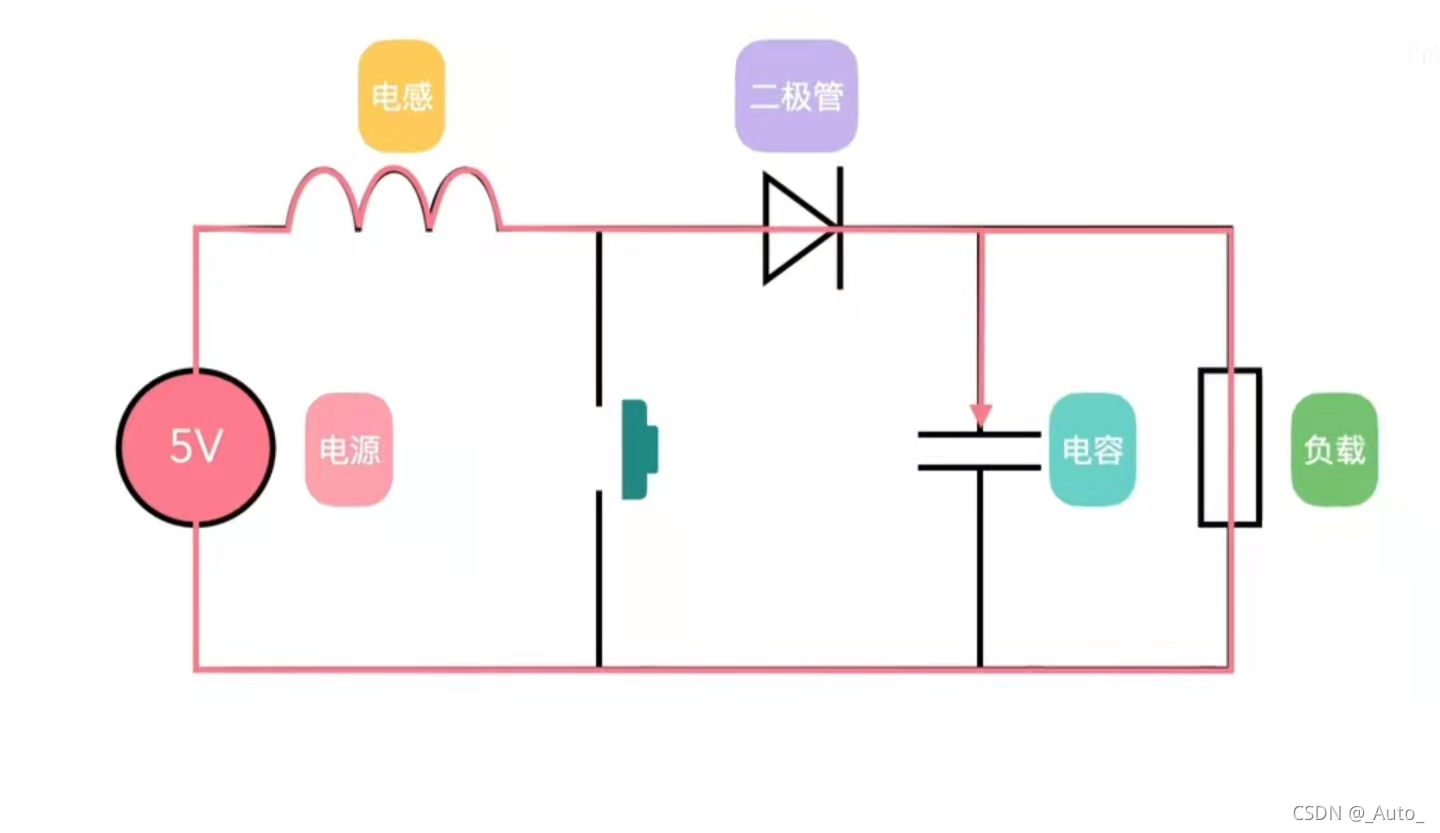

先简单阐述一下升压稳压原理：利用电感的自感电动势和电源的叠加进而给负载供电。如图

1、当开关闭合时，给电感充电，此时负载没有电压。
2、当开关断开时，电感产生互感电动势（u=L *di/dt ）和电源电动势一起给负载供电。
3、给负载供电同时，电容也在充电，当开关再次闭合时，负载由电容供电。

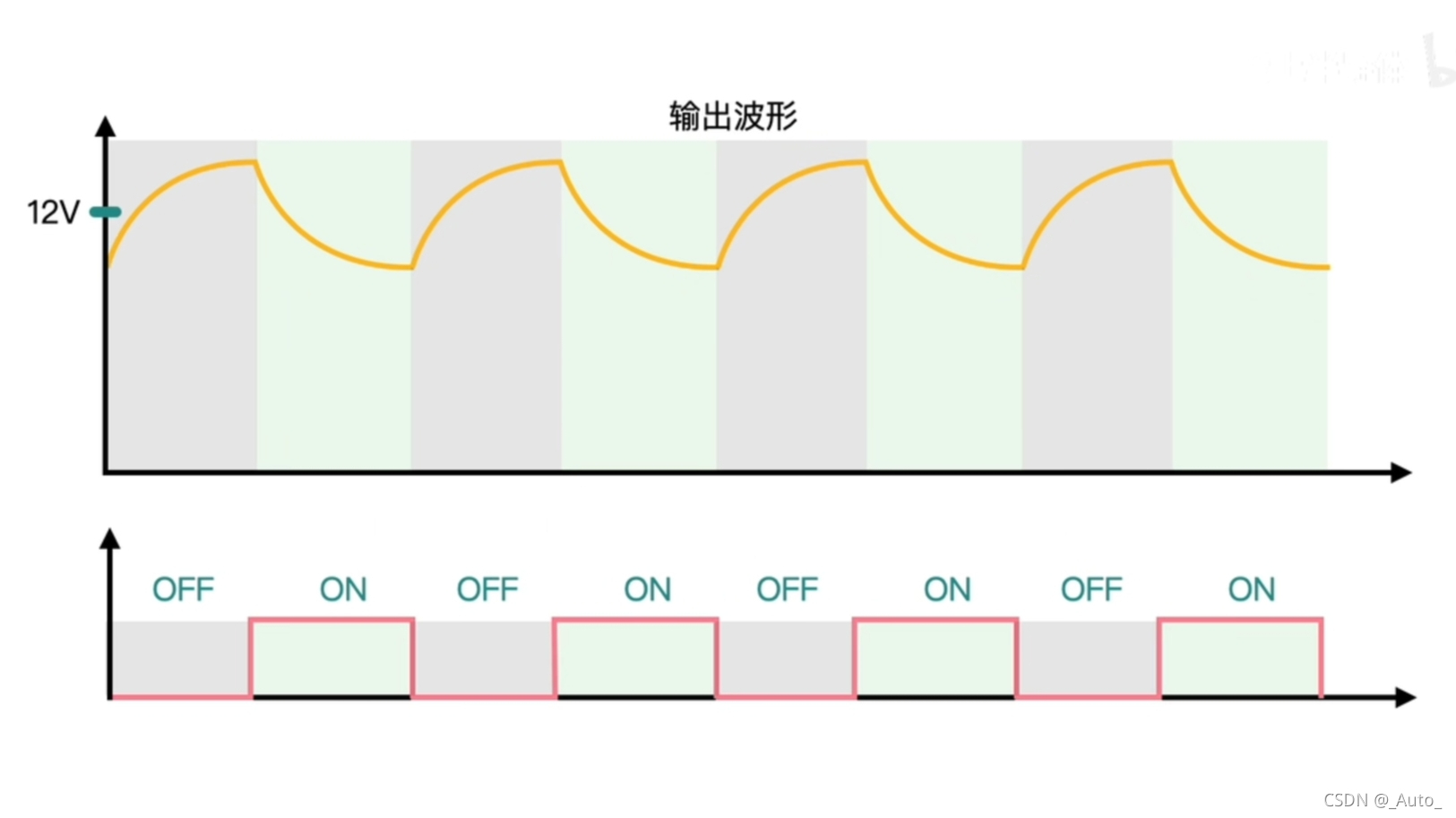

依次往复，我们产生了一个在12V（以12V为例）附近的锯齿波。

芯片的作用

由上面分析可知，最终决定锯齿波平均电压大小的关键参数是电感的大小L和开关的频率。
一般来说，开关的频率不需要我们自己计算，通过构建芯片手册提供电压反馈电路，芯片自动会计算开关的频率，以此达到稳压的作用。
电感越大，开关频率越小。反之亦然，不过这一般不是我们考虑的。我们只需要根据datasheet的建议，不要把电感弄的太小或者太大就行了。

储能公式

附上储能公式，虽然一般不需要怎么考虑。
