基于单片机的多功能电子时钟的设计

摘要：提出了一种基于单片机的多功能电子时钟的设计方法，以 AT89C52单片机作为系统的主控芯片，采用DS1302作为时钟控制芯片，实现日期时钟显示并且提供精准定时的功能。此外，还可经由DHT22所构成的温湿度传感电路，将温湿度参数输入到单片机中进行处理，然后通过液晶显示电路将所有的结果显示出来。结果表明该电路能精确的显示时钟以及各种环境参数，并能实现闹钟、定时开关和温湿度阈值报警等功能，效果良好。

关键词：电子时钟；单片机；温湿度

随着社会经济的飞速发展，智能化的设备应用越来越广泛，对于传统的时钟，也有了新的要求。 为此，设计了一种基于单片机的多功能电子时钟，可实现日历时间实时显示、闹钟定时报警，以及环境温湿度的监测等功能，具有抗干扰能力强、使用方便，功能全，可靠性高等特点，可广泛应用于日常生活或者工业等领域。

1 硬件电路设计

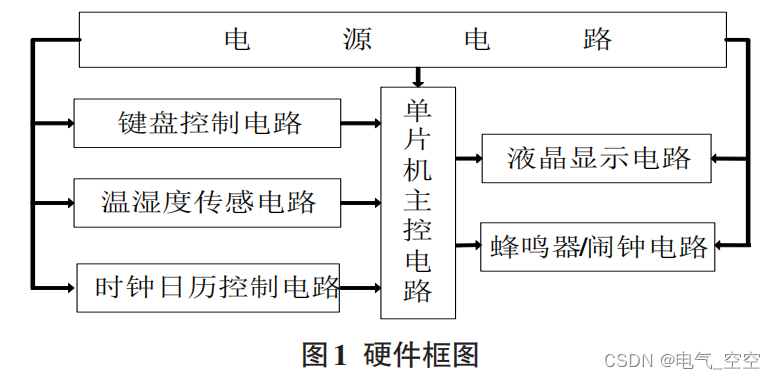

设计的多功能电子时钟的电路框图如图 1 所示，主要包括以下7 个组成部分：键盘控制电路、温湿度传感电路、时钟日历控制电路、单片机主控电路、液晶显示电路、蜂鸣器闹钟电路和电源电路。

1.1 时钟日历控制电路

系统中采用 DS1302 作为时钟控制芯片， DS1302 是美国的Dallas公司推出的一种高性能、低功耗、带 RAM 的实时时钟芯片，被广泛地应用于各种数字时钟中，采用串行数据传输方式，可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能 。

时钟日历控制电路如图
