solidworks建模并用ansys网格划分

一、solidworks建模

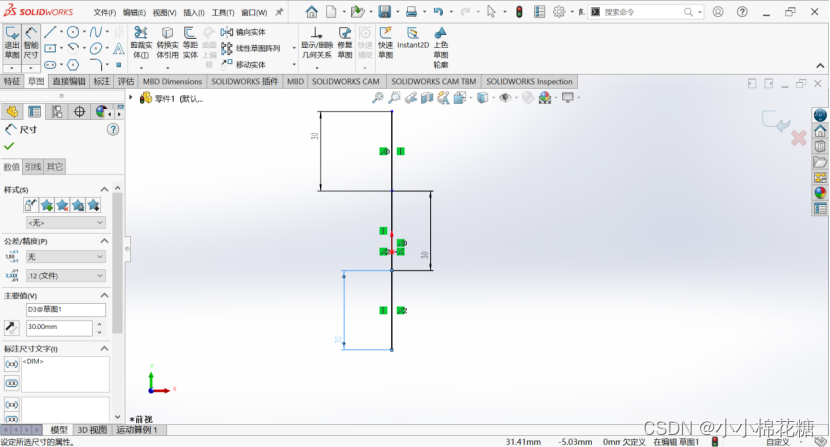

打开solidworks，新建零件，绘制一条三段长的直线，如下图所示，并确定直线尺寸（三段为了三等分，其他方法也行）

绘制所要建模零件的截面图，如下，注意两边平行

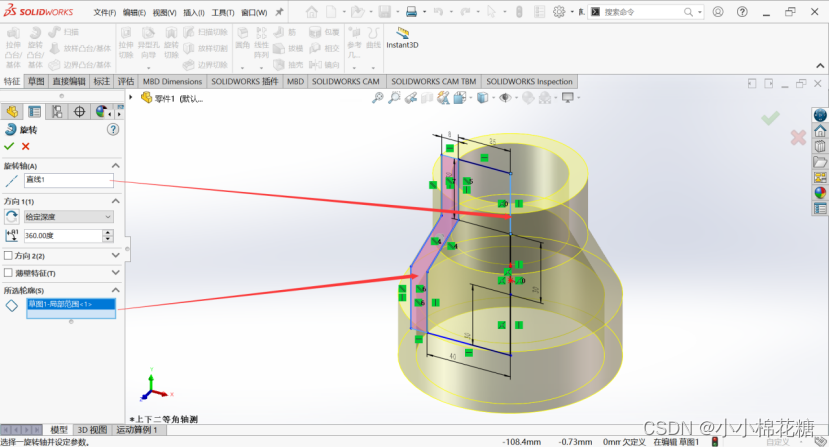

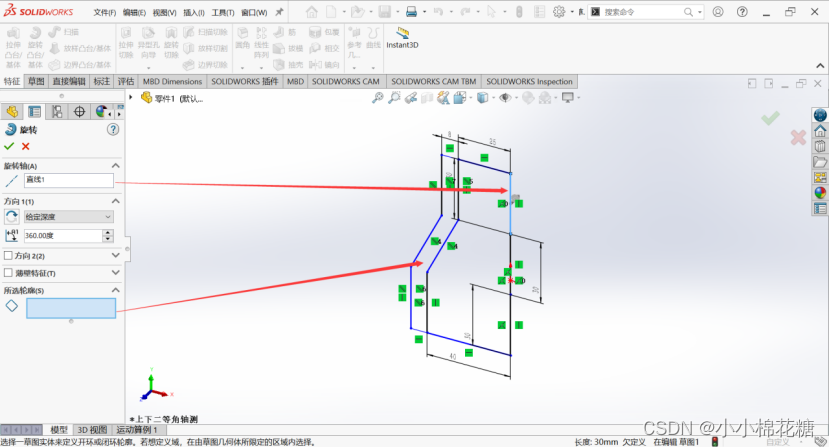

之后点击特征→旋转凸台/基体，旋转轴选择中间的那根中心线，所选轮廓就是我们画的那两个平行的边，完成后点击√

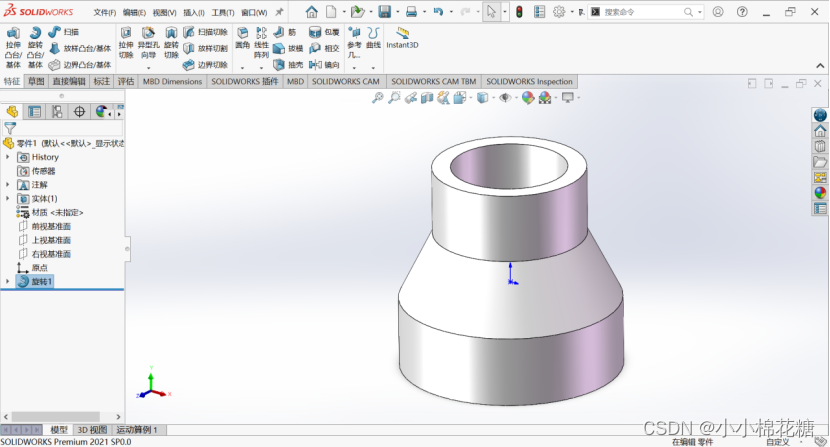

结果如下

进行保存零件。

二、ansys网格划分（面网格剖分、划分方法：多区域）

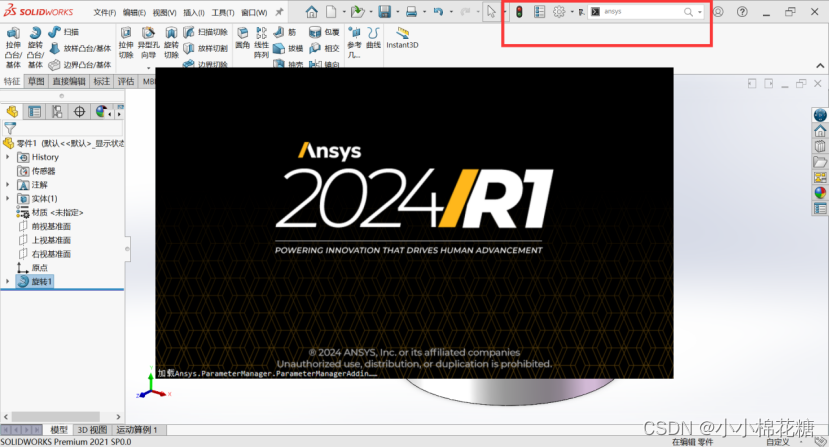

保存完后不要退出，在搜索框输入 ansys打开该软件

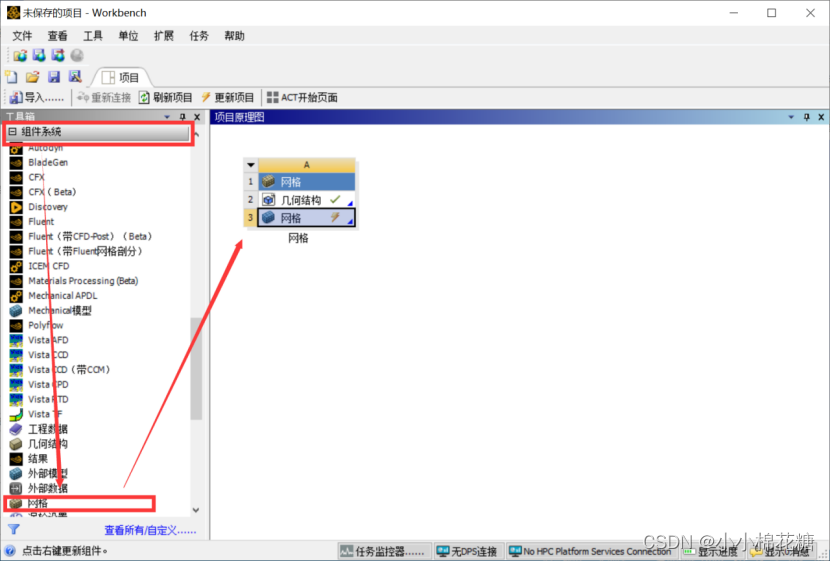

创建一个网格，并导入刚刚的零件

双击网格打开该页面，点击网格，选择“面网格剖分”

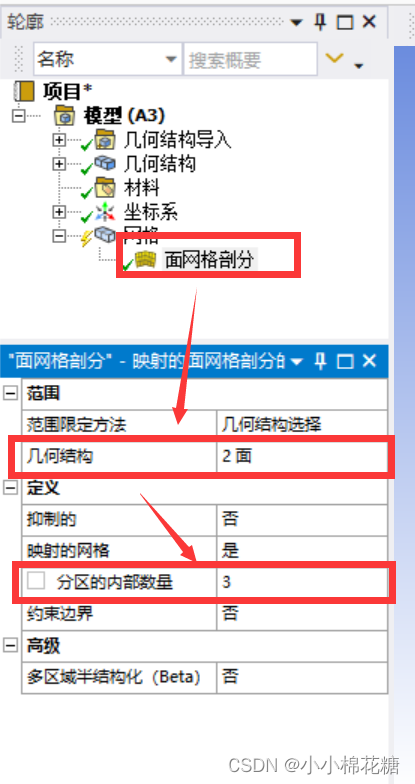

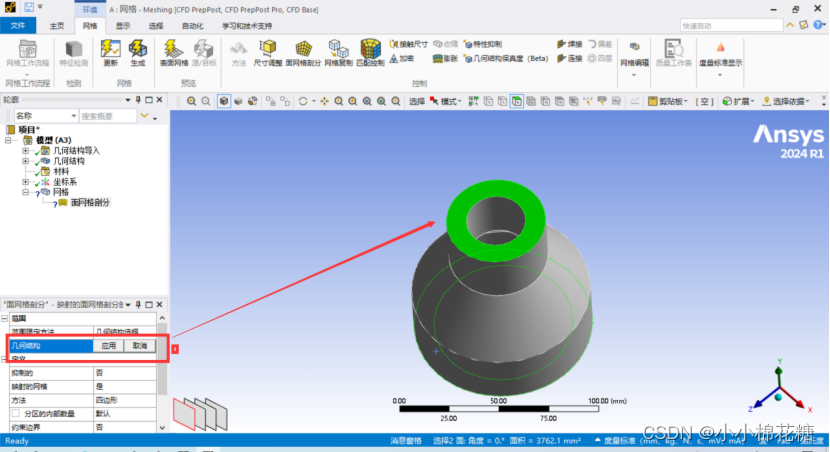

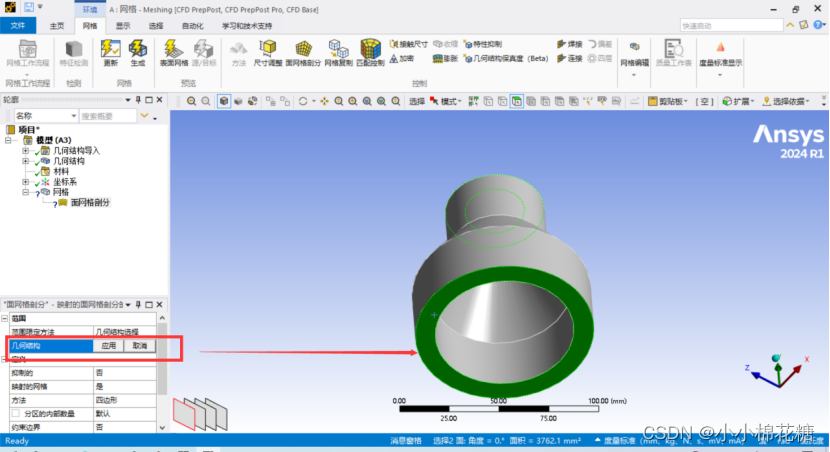

点击“面网格剖分”，几何结构选择上下两个面，然后点击应用

具体如下

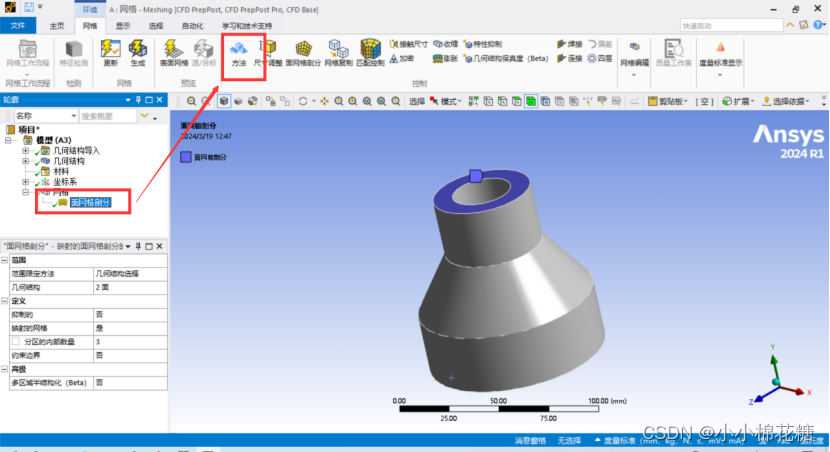

然后点击插入方法

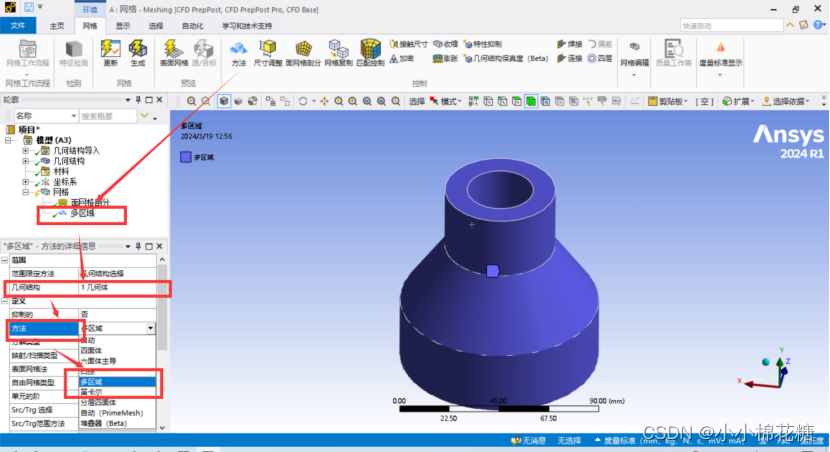

在下面功能表选择整个结构体，并应用

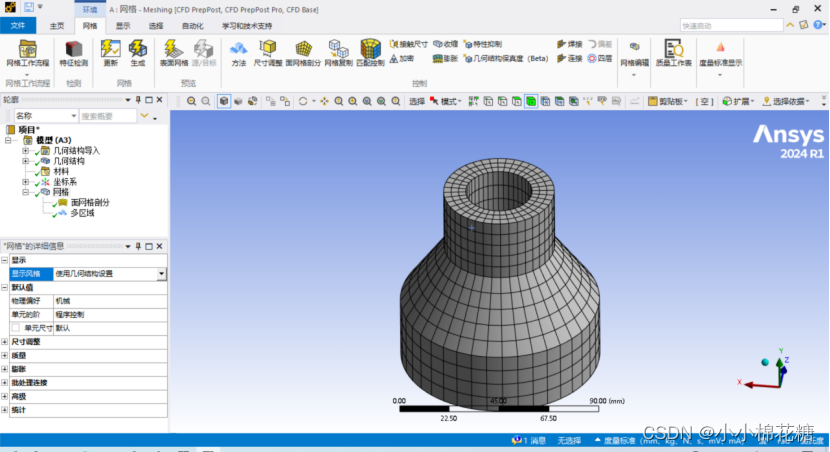

结果如图

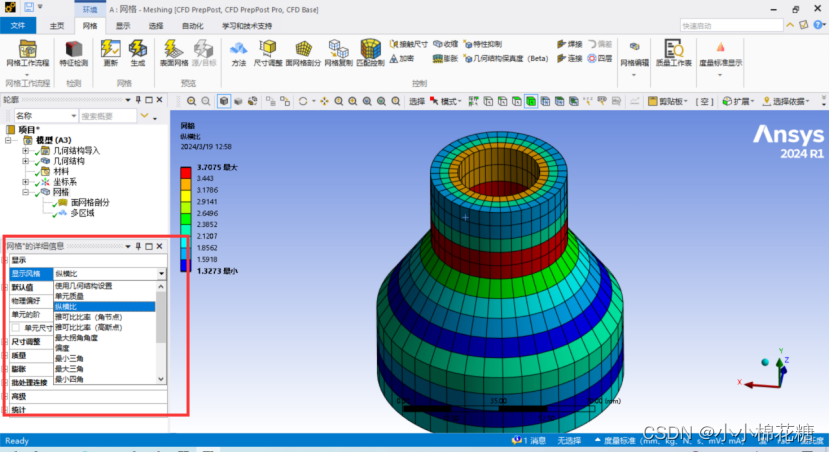

在网格详细信息中还可以选择不同显示效果：

初学者，有更好的方法也可以沟通交流。
