ANSYS Electronics Desktop 19.2电机仿真思路

开关磁阻电机为例。

利用RMxprt创建工程,选择电机类型的等过程略去。

一些参数的设置:

 Machine参数设置

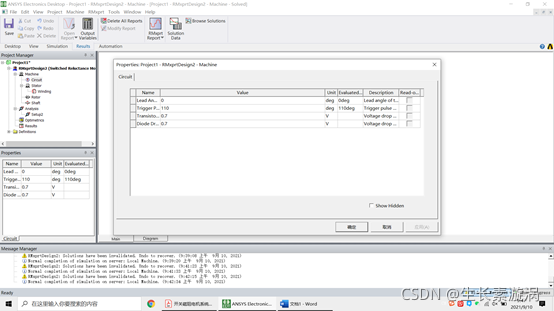

 SRM电路设置

 电机定子参数设置

 电机绕组参数设置

电机转子参数设置

电机求解器参数设置

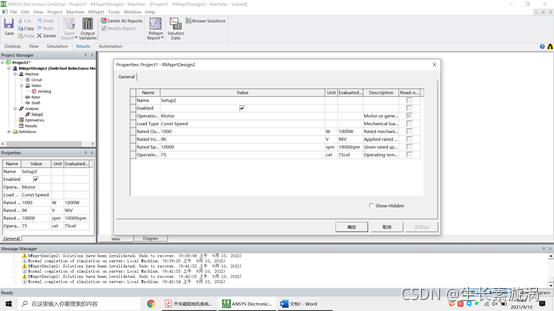

在左边工程栏中右击Analysis点击add solution set up,进行相关参数设置。

注意负载类型为恒转矩负载还是恒功率负载等

图中已添加一个set up 1

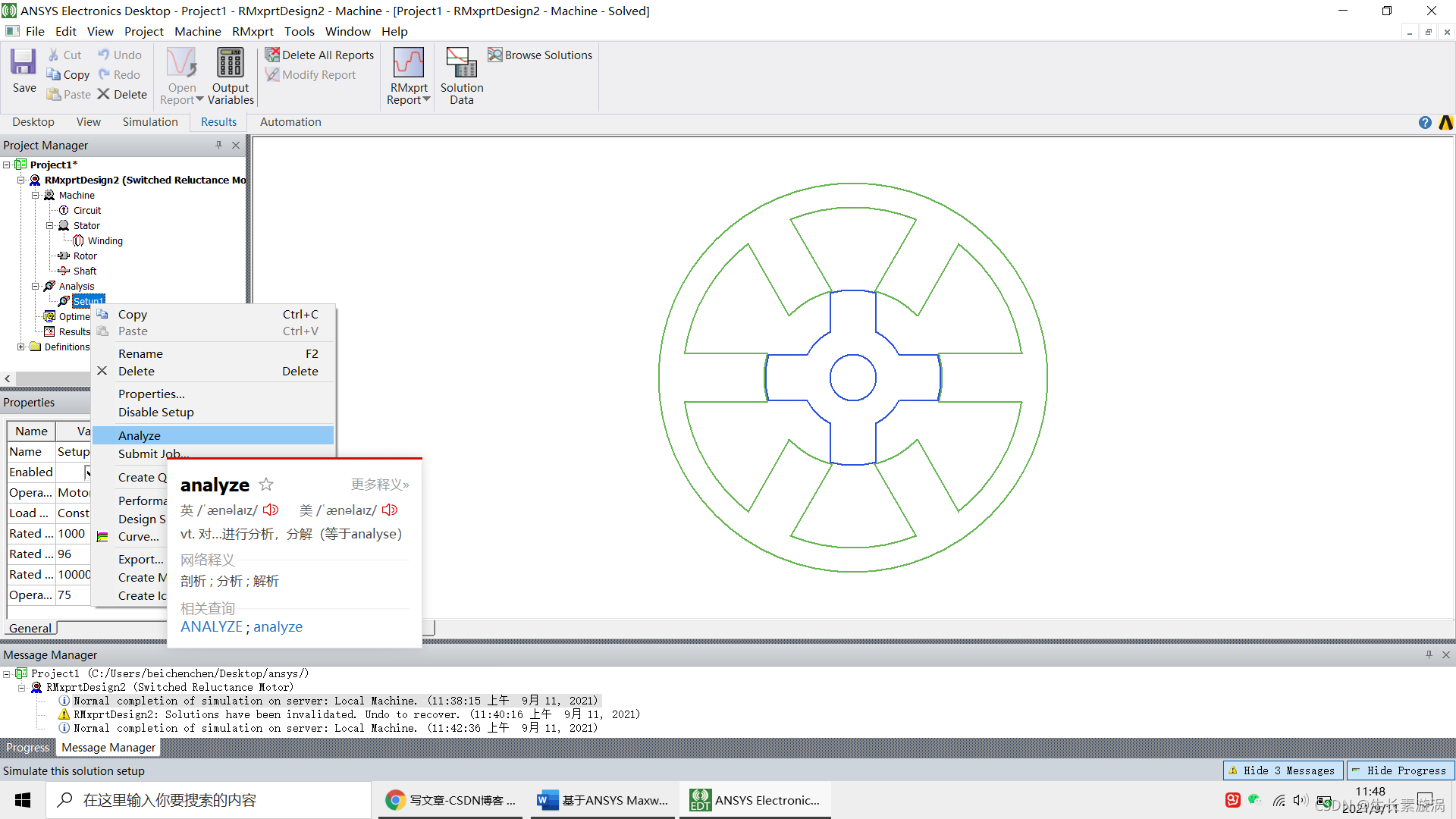

 在创建好的set up 1处右击,点击Analyze进行仿真计算。

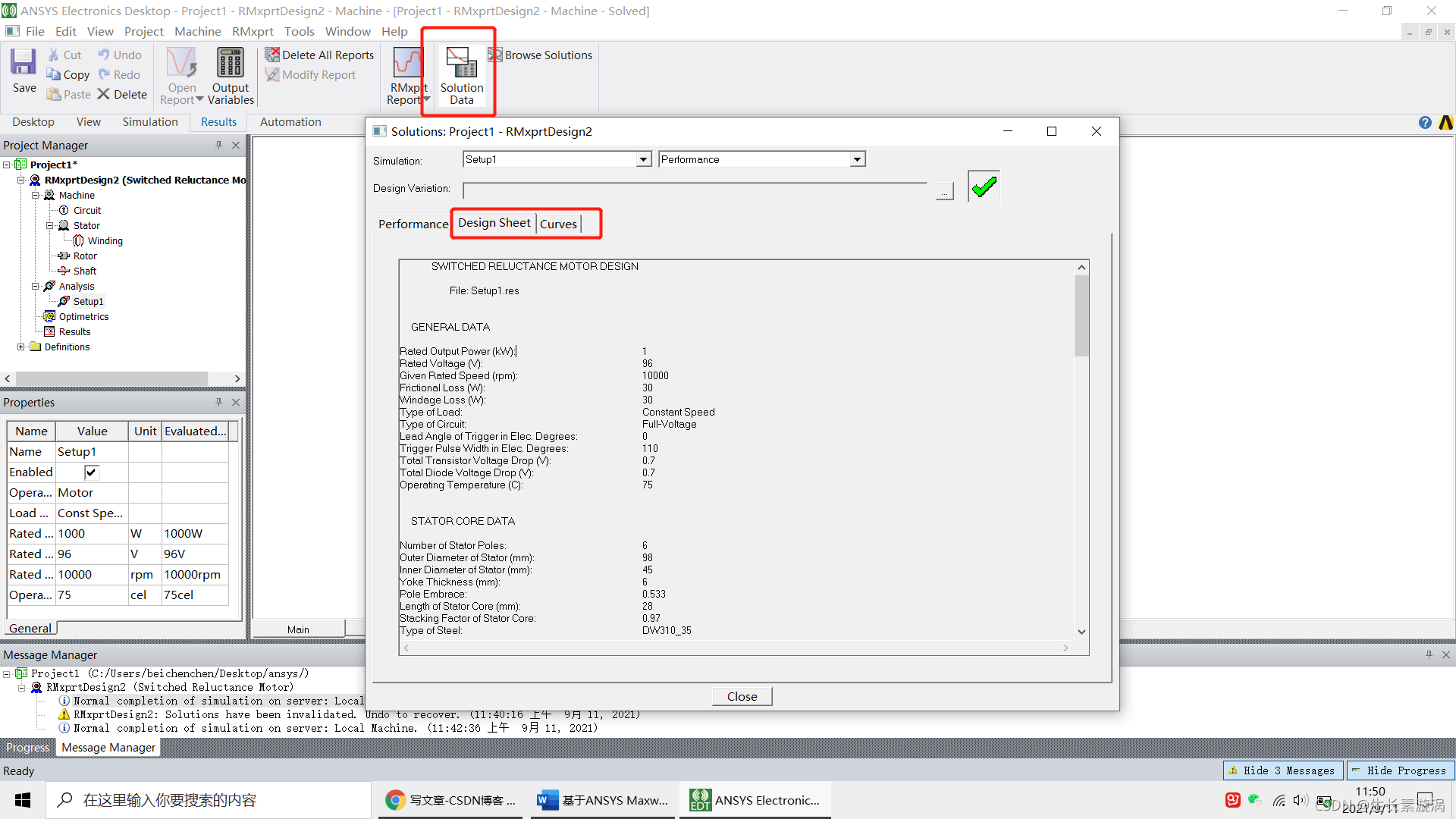

仿真成功后,如图红色框选的位置,点击Solution Data,可以查看分析数据以及各类曲线。

初次学习ANSYS,难免出现各种各样的问题,后续出一个问题汇总。

参考资料:《电机设计理论与实践》 杨莉 戴文进 清华大学出版社

                  《开关磁阻电机系统理论与控制技术》 吴红星 中国电力出版社
