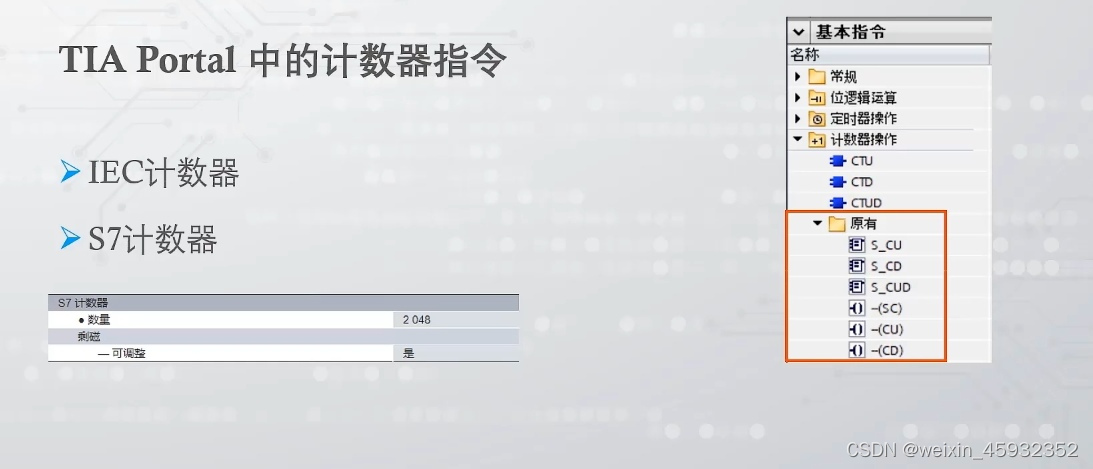

计数器
在这里插入图片描述
CTU 加计数
CU 计数输入端
R 复位输入，复位后，计数值清零，重新开始计数
PV 达到该数值才会接通Q
CV 当前计数量
Q 计数器输出执行端

s7计数器

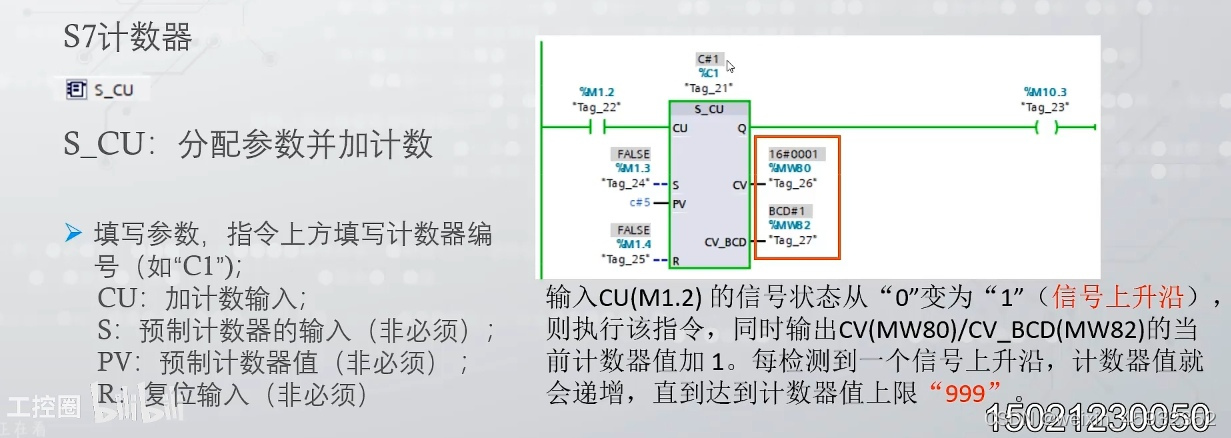

S_CU 分配参数加计数
在这里插入图片描述
计数到999的上限值后，不管前端再次输入多少次，数值将不再增加

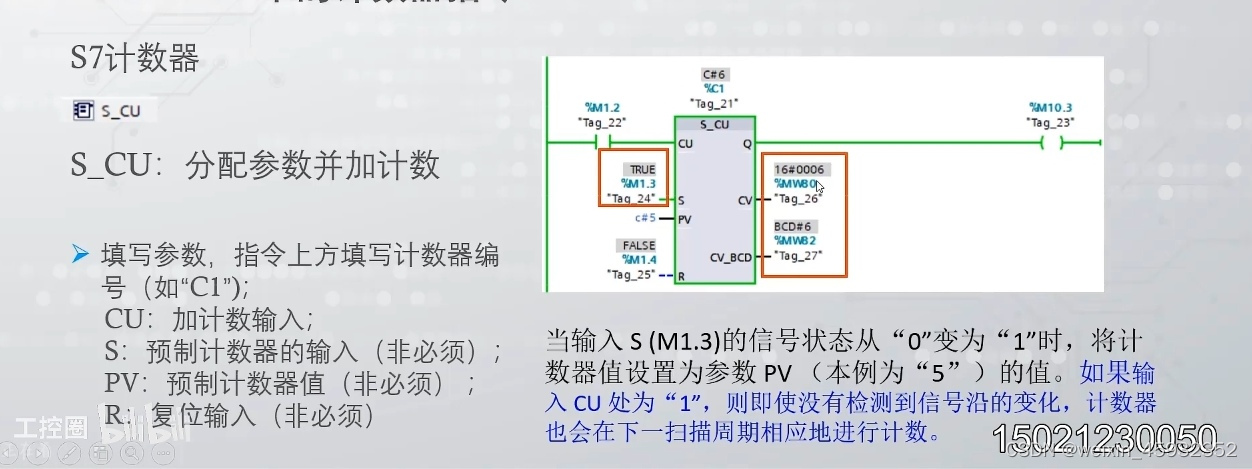

如果将S输入端接通为1时，当前计数的值为PV的预设值
在这里插入图片描述

SR指令
S 输入端，R1 输入端，Q 输出端
S=1，R1=0，Q=1
S=0，R1=1，Q=0
S=1，R1=1，Q=0
S=0，R1=0，Q=1
