欧姆龙NX控制器与Sysmac studio的电机配置方法

本文是一篇针对欧姆龙NX控制器和Sysmac Studio的电机配置教程,适合初学者。文中详细介绍了如何进行硬件连接、新建工程、通信设置,特别是控制器与电机的PDO映射关系配置,以及如何处理重启时的报错问题。最终目标是实现通过控制器进行电机轴的基本配置,不涉及复杂的电机运动编程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

0. 前言

笔者最近需要使用到欧姆龙的多轴运动控制器来控制电机运动,但网路上关于Sysmac studio的教程或文章较为零散,作为初学者的笔者难以消化,故在稍微会用软件后撰写本文,为自己留个笔记,同时希望能够帮助到需要的人。

1.本文面向买了欧姆龙控制器与电机,装上Sysmac Studio软件却不会用、不熟悉大部分操作的人,小白适用。

2.本文教学内容所用的硬件如下:

  • 一台能使用Sysmac studio的上位机
  • 欧姆龙运动控制器一台:NX102-9000 (硬件版本:1.42)
  • 伺服电机一台:零差云控机器人关节80I
  • 控制器电源:24VDC
  • 电机驱动器电源:根据电机而定,本文使用的电机输入电压为48VDC

3.本文的任务目标为:使用欧姆龙控制器,通过Sysmac studio编程进行电机轴与通信的基本配置,不涉及电机运动编程

4.本人水平有限,若有错误与建议还请多加指教,谢谢。

1. 实际硬件连接

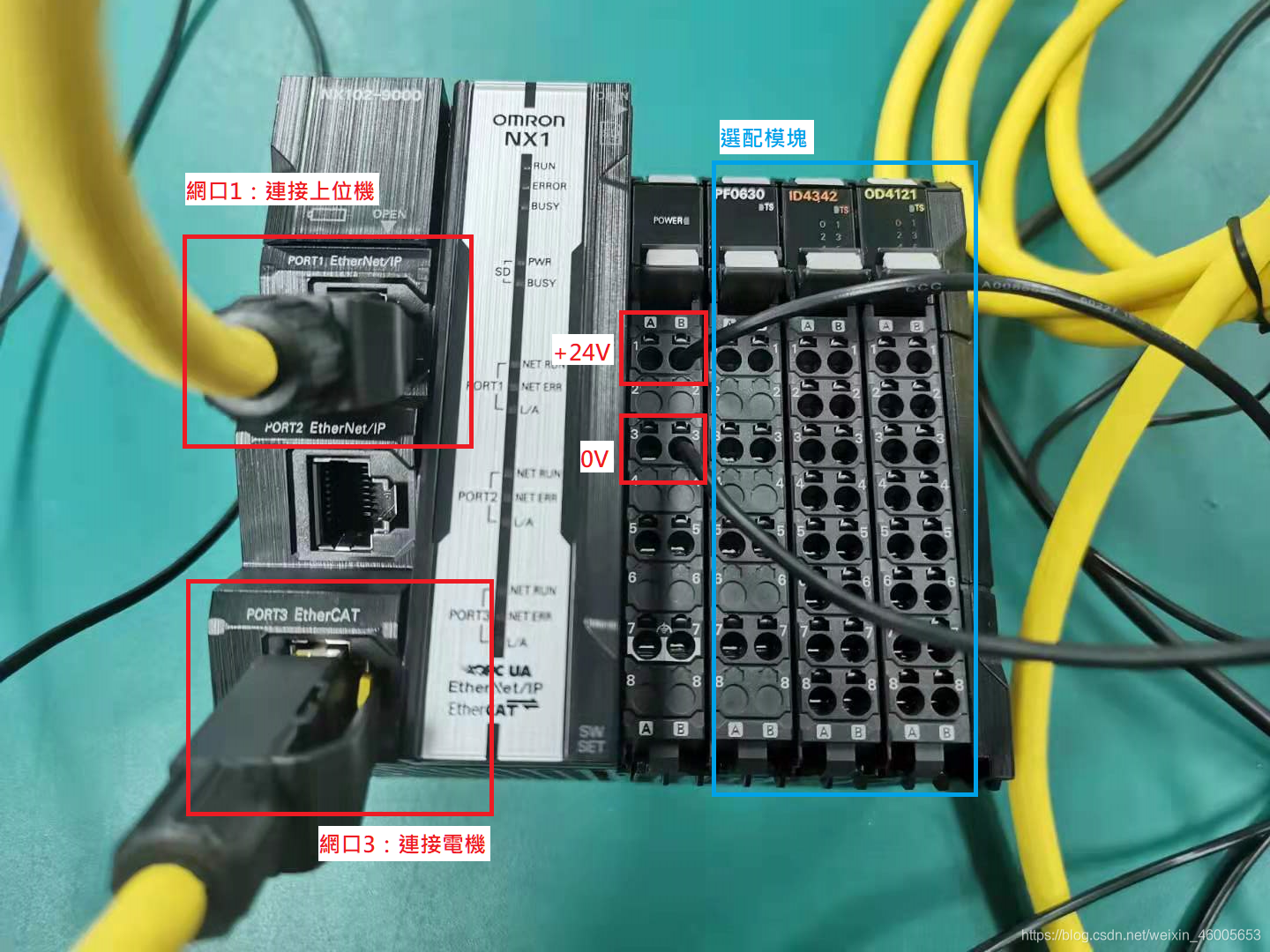

下图为NX102-9000控制器的硬件连接图,连接上非常简单:

  • 网口1:使用EtherNet/IP通信,连接到上位机网口
  • 网口3:使用EtherCAT通信,连接到电机接口
  • 电源模块:本控制器输入电压为24VDC,按照说明书接到指定端口就行

以上三个部分接上就可以准备进行调试了,控制器右方为控制器的3个选配模块,由于NX102-9000本体没有I/O接口,所以需要选配数字输入/输出与I/O供电模块才能与传感器搭配使用,不过这部分本文用不到,可以无视。

控制器接線圖

2. Sysmac studio 配置

2.1 新建工程

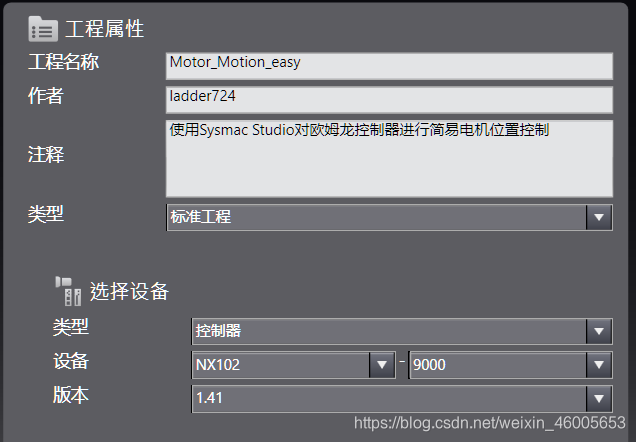

对一个使用陌生软件的小白如我来说,第一步肯定是从创建工程/项目开始,名称、作者、注释都可以随意设置,下方的设备根据实际的控制器进行选择,本文使用的是NX102-9000,硬件版本1.42的控制器。
創建工程
然而笔者使用的Sysmac studio软件较旧,设备中控制器版本最高只到能选到1.41,这部分没有关系,就算软件的设备版本落后于实际硬件版本也能正常使用控制器功能。此外,若选错或控制器不只一台也没关系,可以在创建工程后于左方菜单中修改或添加新设备。

2.2 通信设置

2.2.1 软件内通信设置

创建了新的工程后,首先应该先进行上位机与控制器的通信设置
