基于51单片机的智能考勤系统射频RFID卡考勤上课上班人数统计方案原理图程序设计

硬件电路的设计

（末尾附文件）
系统的功能分析及体系结构设计
3.1.1系统功能分析
本设计由STC89C52单片机电路+RFID模块电路+1602液晶显示电路+按键电路+蜂鸣器报警电路+电源电路组成。
1、系统有3张卡，分别代表依次是张三、李四、王二。
2、任何一个人刷卡成功能，1602液晶响应显示，未刷卡显示空“ ”位置上空的，刷卡成功后相应位置显示有人。
3、液晶第二行显示刷卡人数，即出勤总人数。
4、按下按键表示上课，如果签到人数和总人数不符合，蜂鸣器报警处理。

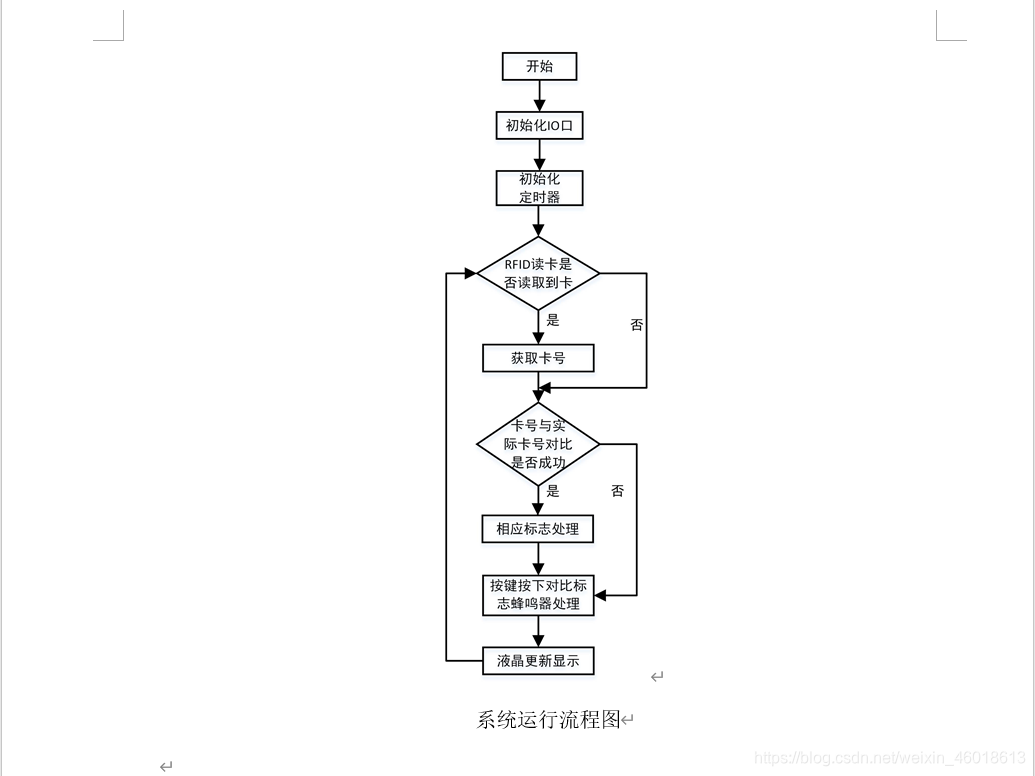

3.1.2系统总体结构

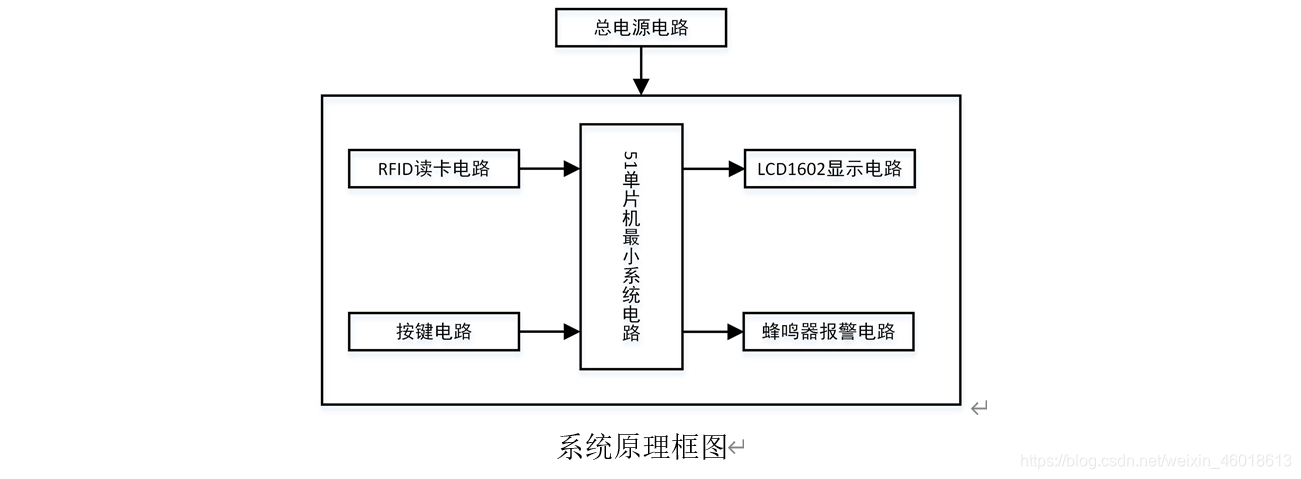

本系统具体框图如下图所示：

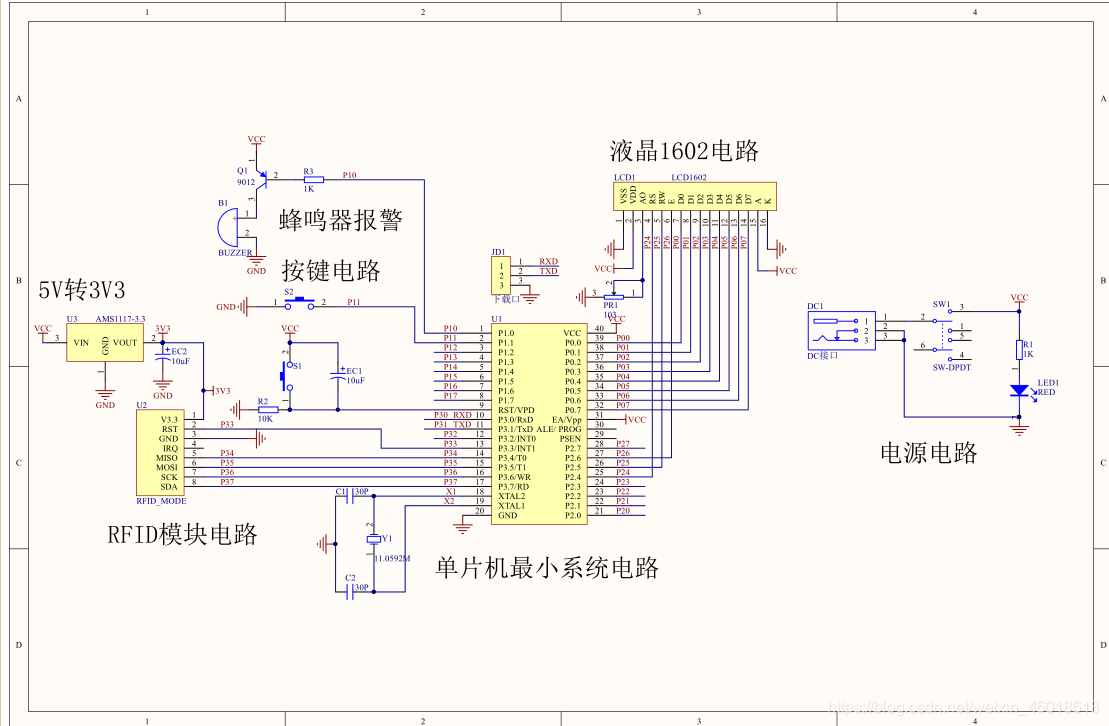

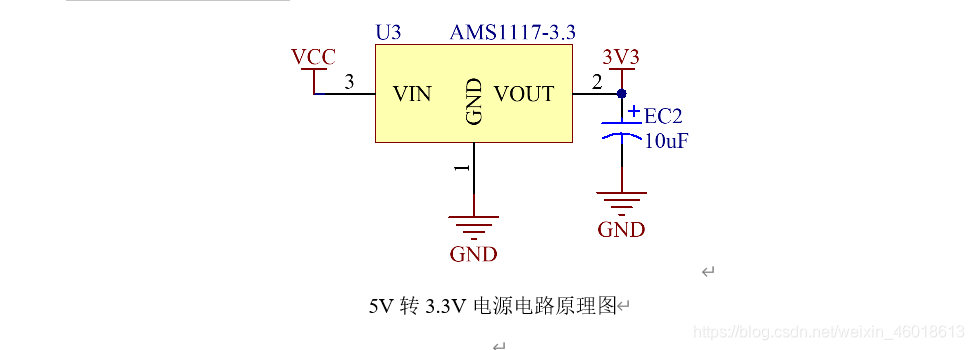

原理图：

MFRC-522RFID射频模块电路设计

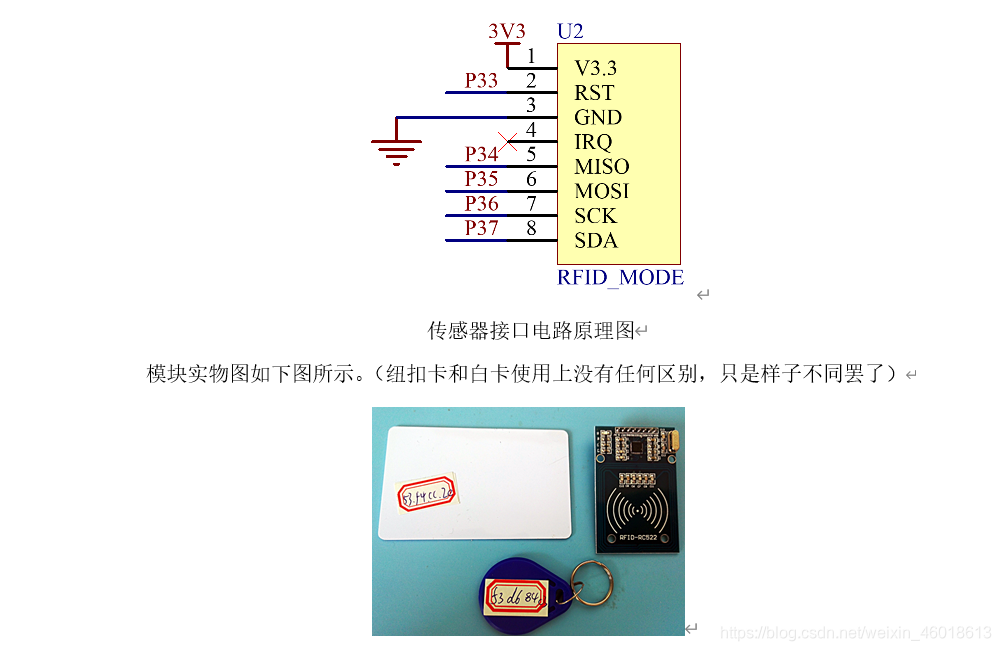

本系统选择MFRC-522射频模块进行刷卡操作。MF RC522是应用于13.56MHz非接触式通信中高集成度的读写卡芯片，是NXP公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携式手持设备研发的较好选择。MF RC522利用了先进的调制和解调概念，完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A兼容应答器信号。数字部分处理ISO14443A帧和错误检测。此外，还支持快速CRYPTO1加密算法，用语验证MIFARE系列产品。MFRC522支持MIFARE系列更高速的非接触式通信，双向数据传输速率高达424kbit/s。作为13.56MHz高集成度读写卡系列芯片家族的新成员，MF RC522与MF RC500和MF RC530有不少相似之处，同时也具备许多特点和差异。它与主机间通信采用SPI模式，有利于减少连线，缩小PCB板体积，降低成本。MF522-AN模块采用Philips MFRC522原装芯片设计读卡电路，使用方便，成本低廉，适用于设备开发、读卡器开发等高级应用的用户、需要进行射频卡终端设计
