基于51单片机的8255扩展引脚按键数码管显示proteus仿真

地址： https://pan.baidu.com/s/1q1D7I28g3yo1Go2Hao2U5g
提取码：1234

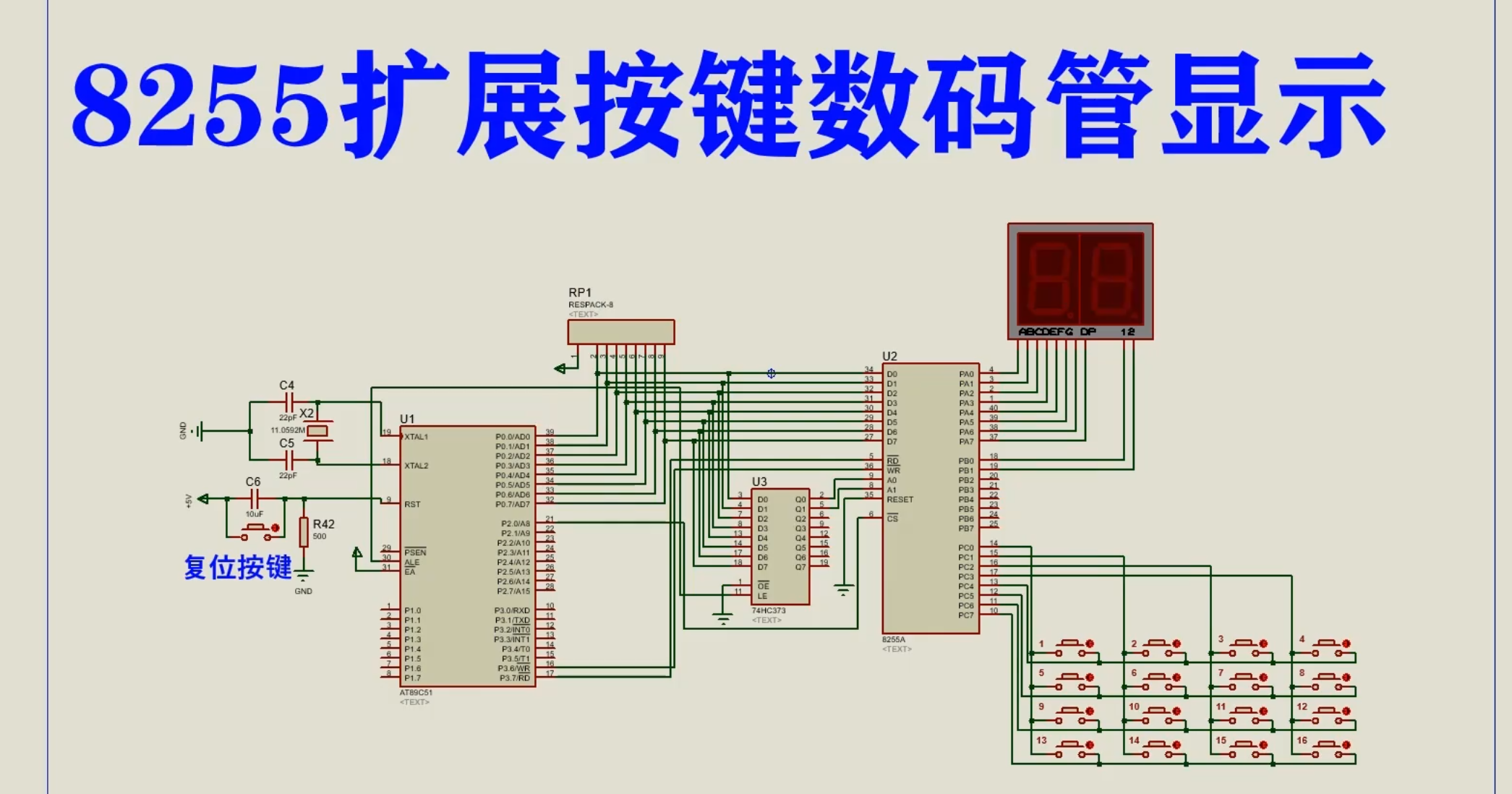

仿真图：

芯片/模块的特点：

AT89C52/AT89C51简介：

AT89C52/AT89C51是一款经典的8位单片机，是意法半导体（STMicroelectronics）公司生产的一系列单片机之一。它基于8051内核，并具有许多与其兼容的特性。

主要特点如下：

内部存储器：具有8KB的闪存（Flash）存储器，可用于存储用户程序和数据。这些存储器的内容可以通过编程器进行编程和擦除。

RAM存储器：配备了256字节的随机存取存储器（RAM），用于暂存数据和程序的变量。

外部扩展性：支持多种外部扩展设备的连接，包括外部存储器（如RAM、EEPROM）和外设（如ADC、LCD、UART等），通过外部硬件连接，可以扩展单片机的功能和应用。

通用I/O引脚：拥有32个可编程的通用输入/输出引脚，可用于连接外部设备和与其他芯片进行通信。

定时器/计数器：内置了3个16位定时器/计数器和一个可编程的串行定时器/计数器。这些计时器/计数器可用于实现定时功能、生成脉冲信号、测量时间间隔等。0

串行通信：支持串行通信接口，包括UART（串行异步通信）和SPI（串行外设接口），便于与其他设备进行数据通信和交互。

低功耗模式：具有多种低功耗模式，如空闲模式和电源下模式，在不需要执行任务的时候可以将CPU进入低功耗状态以节省能量。

宽电源电压范围：的工作电压范围通常为4.0V至5.5V，可以满足大多数应用需求。

8255A

是一个可编程并行接口芯片，主要用于微处理器系统中与外部设备之间进行数据交流。以下是8255A 芯片的详细特点：

###主要特点1. I/O端口：

提供三个8 位 I/O端口：Port A、Port B 和 Port C，Port C 可以分为两个4 位端口（CUpper 和 CLower）。
支持总共24 条 I/O线。
可编程性：
可以通过控制字（Control Word）配置为输入或者输出模式。
每个端口可以单独设置为输入或输出，提供灵活性。
工作模式：
-8255A 有三种工作模式：
模式0：简单的输入/输出模式。
模式1：带中断的输入/输出模式，适合需要控制信号的应用。
模式2：双向数据传输模式，适用于双向数据线的需求。
中断功能：
支持中断请求（IRQ）进行快速响应，当输入端口状态发生变化时，可向 CPU生成中断信号。
控制引脚：
-8255A具备多个控制引脚，其中 AL, A0, A1 用于选择端口和模式，WR 和 RD 用于写入/读取操作。

电源电压：

工作电压范围一般为4.5V 至5.5V。
速度：
-由于其 CMOS 技术，8255A具有较高的速度性能，可以满足大多数应用需求。

封装类型：

通常有 DIP 和 SOP 等常见封装形式。

74LS02

是一种四路二输入NOR 逻辑门 IC,具有以下主要特点:

逻辑功能:

四个独立的二输入 NOR 逻辑门。
当任一输入为高电平时,输出为低电平;当两个输入都为低电平时,输出为高电平。
技术类型:

采用 TTL (Transistor-Transistor Logic) 技术制造。
属于 LS (Low-power Schottky) 系列,具有较低功耗。
输入电平:

低电平 (Logic0) 范围:0V - 0.8V
高电平 (Logic 1) 范围:2.0V - 5.5V
输出驱动能力:

能够驱动LSTTL 或标准TTL负载。
每个输出端可提供至少16mA的电流源或汇电流。
传播延迟时间:

典型值约为10ns。
决定了逻辑门的运行速度。
功耗:

典型值约为2mW。
属于低功耗器件,适用于低功耗应用场合。
封装类型:

常见封装形式为 14-pin DIP (Dual Inline Package)。
应用领域:

广泛用于组合逻辑电路、计数器、译码器、选择器等场合。
可作为基本逻辑门用于各种数字电路设计。

74HC373特点：
透明锁存器功能：74HC373能够在时钟输入有效的情况下，将输入数据锁存到输出端。锁存器的运行模式可以通过控制输入端G（OE）来选择。
1.高速操作：74HC373采用高速CMOS技术，具有快速的操作速度。占空比对应着一个时钟周期内高电平与低电平的时间比例。
2.输入输出：74HC373包含8个数据输入（D0-D7）和8个数据输出（Q0-Q7），可以同时锁存和输出8位数据。
3.同步输入输出：74HC373具有时钟输入（CLK）和控制输入（G）端。时钟输入用于控制锁存器的锁存操作，控制输入（G）用于使能或禁止输出。
4.低功耗：74HC373采用CMOS技术，具有较低的功耗，适用于需要节能的应用。
5.多种封装类型：74HC373可供选择的封装类型包括DIP（双列直插封装）和SOIC（小外形集成电路）等常见类型，方便在不同的电路板上使用。
