（同步、异步）信号的边沿检测电路设计——脉冲检测器

   边沿检测，就是 检测输入信号的上升沿和下降沿。在设计数字系统时，边沿检测是一种很重要的设计思想。
  通常情况下，always块的敏感信号列表中可以直接用posedge和negedge来提取上升沿和下降沿， 但是要在always程序块的内部检测上升沿或者下降沿使用posedge和negedge显然是不可以的，因为这样的语句不可综合。
   要实现边沿检测，最直接的想法是用两级寄存器，第二级寄存器锁存住某个时钟上升沿到来时的输入电平，第一级寄存器锁存住下一个时钟沿到来时的输入电平，如果这两个寄存器锁存住的电平信号不同，就说明检测到了边沿，具体是上升沿还是下降沿可以通过组合逻辑来实现。

一、同步信号的边沿检测

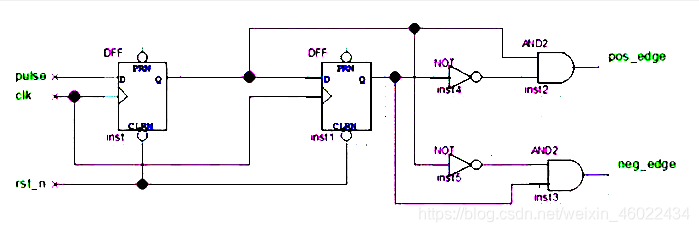

  电路设计如下图所示：
  该电路很简单地实现了边沿检测的功能，但是该方法存在一个潜在的风险：当待测信号pulse是一个异步信号时，输出可能是亚稳态，如果pulse信号的变化刚好发生在clk时钟的变化边沿时（建立时间和保持时间存在违例），那么第一级寄存器的输出 pulse_r1 就会进入亚稳态，而pulse_r1的亚稳态会立即传递给pos_edge和neg_edge信号，从而使得整个电路的输出进入亚稳态，进而影响下一级电路的正常工作，甚至导致整个系统崩溃，因此下述边沿检测电路只适合同步输入信号的边沿检测，若要对异步信号进行边沿检测，还需要适当的改进，对一步输入信号进行同步处理（增加触发器）。

• 上升沿特征： 先进来的是低电平，后进来的是高电平;
• 下降沿特征： 先进来的是高电平，后进来的是低电平;

上图的verilog代码如下：

//仅适用于同步信号的边沿检测电路，两级寄存器实现检测功能

module edge_capture(input     clk
