💥1 概述

在电工装备的制造、装配、使用的过程中,不可避免地存在诸如制造偏差、材料属性差异、工作环境变化等不确定因素。不确定因素往往使得电工装备的实际参数偏离原有的设计值,从而使产品性能下降,甚至发生事故。为了缓解不确定性因素对电工装备造成的负面影响,同时平衡电工装备的可靠性、鲁棒性和其他性能指标之间的关系,因此需要在电工产品的优化设计阶段考虑工程中的不确定性。在考虑鲁棒性和可靠性的前提下,本文为了解决电气工程领域检验电磁场分析方法的标准问题、电工装备中的永磁魔环以及永磁同步电机中的优化问题,主要完成以下工作。首先,在不确定性因素影响下,为了保证电工装备的可靠性与鲁棒性,本文研究了一种科学的最优权重辅助的兼顾可靠性和鲁棒性的优化设计方法（ω-RBRDO）。这种方法兼顾了可靠性和鲁棒性两种指标,通过使约束条件在一定概率下满足,来保证所寻求设计方案的可靠性,同时为了寻求使鲁棒性指标及目标性能这两个指标最优的比例系数,引入了最优权重的思想。

微电网鲁棒性研究

一、引言

随着现代能源结构向可再生能源的逐步转变，微电网技术作为实现分布式能源高效利用和灵活调度的关键手段，正受到越来越多的关注。微电网通过集成多种分布式能源资源（如太阳能、风能等）和储能系统，为满足用户多样化的电力需求提供了新的解决方案。然而，微电网运行环境复杂多变，面临着诸如可再生能源输出的波动性、负荷的不确定性以及外部干扰等多种不确定因素的影响。这些不确定性因素可能导致微电网系统的电压波动、频率偏移甚至系统失稳，从而影响微电网的可靠运行。

鲁棒性作为衡量系统在不确定性因素影响下保持稳定运行能力的重要指标，对于微电网的安全可靠运行至关重要。具有良好鲁棒性的微电网能够在各种复杂工况和不确定扰动下，依然保持电能质量和系统稳定性，确保为用户持续可靠地供电。因此，开展微电网鲁棒性研究具有重要的理论意义和实际应用价值，不仅有助于深入理解微电网在不确定性环境下的运行特性，还能为微电网的规划、设计和运行控制提供科学依据，推动微电网技术的进一步发展和广泛应用。

二、微电网鲁棒性的基本概念

（一）鲁棒性的定义

在微电网的背景下，鲁棒性是指微电网系统在存在各种不确定性因素（如可再生能源发电的间歇性、负荷的随机变化、通信故障以及外部电力市场波动等）的情况下，仍能维持预定的性能指标，保持稳定可靠运行的能力。具体而言，鲁棒性要求微电网在不确定性干扰下，系统的电压、频率等关键运行参数能够维持在允许的范围内，功率分配能够保持合理，不发生大规模的功率失衡或系统崩溃，确保向用户提供高质量的电能。

（二）影响微电网鲁棒性的因素

可再生能源的波动性：太阳能和风能等可再生能源受自然环境因素影响较大，其输出功率具有显著的间歇性和随机性。例如，云层的遮挡会使光伏发电功率瞬间下降，风速的不稳定会导致风力发电功率波动频繁。这些功率波动会给微电网的功率平衡带来挑战，影响系统的电压和频率稳定性，进而降低微电网的鲁棒性。
负荷的不确定性：用户的用电行为具有多样性和不确定性，不同时间段、不同季节的负荷需求变化较大。此外，一些大型工业用户或特殊负荷的突然接入或切除，也会对微电网的功率分配和系统稳定性产生较大冲击，增加了微电网维持鲁棒运行的难度。
通信系统的可靠性：在现代微电网中，通信系统用于实现各分布式电源、储能系统和负荷之间的信息交互和协调控制。然而，通信系统可能会受到电磁干扰、信号传输延迟、通信故障等问题的影响。一旦通信出现故障，可能导致各设备之间的协调控制失效，功率分配无法按照预定策略进行，从而严重影响微电网的鲁棒性。
电力市场的波动：随着微电网与主电网的互动日益紧密，微电网参与电力市场交易成为趋势。电力市场的电价波动、交易规则变化以及主电网的功率调度要求等，都会对微电网的运行策略产生影响。如果微电网不能及时适应这些市场变化，可能会面临功率分配不合理、经济效益下降等问题，削弱系统的鲁棒性。

三、微电网鲁棒性评估方法

（一）基于数学模型的评估方法

建立微电网的数学模型：综合考虑微电网中的各种元件，如分布式电源、储能系统、负荷等，建立其稳态和动态数学模型。例如，对于分布式电源，可以采用等效电路模型或功率特性模型来描述其输出特性；对于负荷，可以根据负荷类型建立相应的功率模型。通过这些数学模型，能够准确描述微电网在不同工况下的运行特性。
不确定性因素的建模：针对影响微电网鲁棒性的各种不确定性因素，采用适当的数学方法进行建模。例如，对于可再生能源的波动性，可以利用概率分布函数（如正态分布、 Weibull 分布等）来描述其功率输出的概率特性；对于负荷的不确定性，可以通过统计分析历史负荷数据，建立负荷预测模型，并考虑预测误差的概率分布。
鲁棒性指标的选取与计算：根据微电网的运行要求和鲁棒性定义，选取合适的鲁棒性指标，如电压偏差、频率偏差、功率波动范围等。通过对数学模型进行仿真分析或理论计算，评估在不同不确定性因素作用下微电网的鲁棒性指标值，以此来衡量微电网的鲁棒性能。

（二）基于实验测试的评估方法

搭建微电网实验平台：在实验室或实际现场搭建具有代表性的微电网实验平台，模拟不同的运行工况和不确定性因素。实验平台应包括多种分布式电源、储能系统、负荷以及相应的监测和控制设备，能够实时采集和记录微电网的运行数据。
开展实验测试：在实验平台上施加各种不确定性干扰，如模拟可再生能源的功率突变、负荷的随机变化等，同时监测微电网的关键运行参数，如电压、频率、功率等。通过对实验数据的分析，评估微电网在实际运行中对不确定性因素的响应能力和鲁棒性能。
现场实测与验证：在实际运行的微电网项目中进行现场实测，获取真实环境下微电网的运行数据。将现场实测结果与实验测试和理论分析结果进行对比验证，进一步完善和优化微电网鲁棒性评估方法，提高评估结果的准确性和可靠性。

四、提高微电网鲁棒性的策略

（一）优化分布式电源配置与协调控制

合理规划分布式电源容量和布局：根据微电网所在地区的能源资源状况、负荷需求以及电网接入条件，综合考虑各种分布式电源的特性，合理确定分布式电源的容量和布局。例如，在太阳能资源丰富的地区，适当增加光伏发电的装机容量；在风能资源较好的区域，合理布置风力发电机组。通过优化分布式电源的配置，提高微电网对可再生能源的消纳能力，减少功率波动对系统的影响。
采用多源协调控制策略：针对微电网中多种类型的分布式电源，开发有效的多源协调控制策略，实现不同分布式电源之间的优化配合。例如，通过功率分配算法，根据可再生能源的实时输出和负荷需求，动态调整各分布式电源的输出功率，确保微电网在不同工况下都能保持功率平衡。同时，采用先进的控制技术，如分布式协同控制、模型预测控制等，提高分布式电源之间的协调控制能力，增强微电网的鲁棒性。

（二）加强储能系统应用

选择合适的储能技术和容量：储能系统在微电网中起着能量缓冲和调节的关键作用。根据微电网的实际需求和运行特点，选择合适的储能技术，如锂电池、铅酸电池、液流电池、飞轮储能等。同时，通过对微电网的功率波动特性和负荷需求进行分析，合理确定储能系统的容量，以满足微电网在不同工况下对能量存储和释放的要求。
优化储能系统的控制策略：制定科学合理的储能系统控制策略，实现储能系统与分布式电源、负荷之间的有效协同。例如，在可再生能源发电过剩时，控制储能系统充电，将多余的电能储存起来；在可再生能源发电不足或负荷高峰时，控制储能系统放电，为微电网补充功率，从而有效平抑功率波动，提高微电网的稳定性和鲁棒性。

（三）提升通信系统性能

强化通信系统硬件设施：采用高可靠性、抗干扰能力强的通信设备，如光纤通信设备、5G 通信模块等，确保通信信号的稳定传输。同时，合理规划通信网络拓扑结构，提高通信系统的冗余度和容错能力，减少通信故障对微电网运行的影响。
采用先进的通信协议和技术：研究和应用适合微电网通信需求的先进通信协议，如工业以太网协议、ZigBee 协议等，提高通信的实时性和准确性。此外，利用软件定义网络（SDN）、网络功能虚拟化（NFV）等新兴通信技术，实现对通信网络的灵活管理和优化配置，提升通信系统的性能和可靠性。

（四）基于智能算法的鲁棒控制策略

引入人工智能和机器学习算法：将模糊控制、神经网络、遗传算法等智能算法应用于微电网的鲁棒控制中。例如，利用模糊控制算法对微电网的功率分配进行实时调整，根据系统的运行状态和不确定性因素的变化，自动生成合适的控制策略；采用神经网络算法对可再生能源的输出和负荷需求进行预测，提高预测精度，为功率分配和系统控制提供更准确的信息。
模型预测控制（MPC）技术：模型预测控制是一种基于模型的滚动优化控制策略，能够有效处理系统的不确定性和约束条件。在微电网中应用 MPC 技术，通过对系统未来的运行状态进行预测，并根据预测结果在线优化控制策略，使微电网在不确定性因素影响下仍能保持良好的运行性能，提高系统的鲁棒性。

五、案例分析

（一）案例背景介绍

以某实际运行的微电网项目为例，该微电网位于某工业园区，主要由光伏发电系统、风力发电系统、储能系统和各类工业负荷组成。该地区太阳能和风能资源较为丰富，但可再生能源输出的波动性较大，同时工业负荷的变化也具有一定的不确定性。

（二）鲁棒性评估与分析

采用上述介绍的评估方法，对该微电网的鲁棒性进行评估。通过建立微电网的数学模型和不确定性因素模型，结合现场实测数据，计算得到该微电网在不同工况下的鲁棒性指标，如电压偏差、频率偏差等。评估结果表明，在现有运行条件下，该微电网在可再生能源功率波动较大或负荷突变时，电压和频率偏差超出了允许范围，鲁棒性有待提高。

（三）实施改进策略后的效果

针对评估结果，实施了一系列提高鲁棒性的策略。首先，优化了分布式电源的配置，增加了部分储能系统的容量，并调整了多源协调控制策略；其次，对通信系统进行了升级改造，采用了更先进的通信设备和协议；同时，引入了基于智能算法的鲁棒控制策略。经过一段时间的运行监测，发现该微电网在面对同样的不确定性因素时，电压和频率偏差明显减小，功率分配更加合理，系统的鲁棒性得到了显著提升，能够更好地满足工业园区的用电需求。

六、结论与展望

（一）研究结论

本研究对微电网鲁棒性进行了全面深入的分析，明确了微电网鲁棒性的概念和重要性，详细阐述了影响微电网鲁棒性的多种因素，并介绍了相应的评估方法和提高鲁棒性的策略。通过案例分析验证了所提出策略的有效性，表明通过优化分布式电源配置与协调控制、加强储能系统应用、提升通信系统性能以及采用基于智能算法的鲁棒控制策略等措施，可以显著提高微电网在不确定性环境下的运行稳定性和鲁棒性。

（二）未来展望

随着可再生能源的持续发展和微电网技术的不断进步，微电网鲁棒性研究将面临更多的机遇和挑战。未来的研究方向可以从以下几个方面展开：

深入研究新型优化算法在微电网鲁棒控制中的应用：进一步探索人工智能、机器学习等领域的前沿算法，如深度学习、强化学习等，将其与微电网的鲁棒控制相结合，不断提高控制策略的适应性和优化能力，以更好地应对复杂多变的不确定性因素。
加强新型储能技术和系统的研发与应用：随着储能技术的快速发展，新型储能技术如固态电池、氢储能等具有更高的能量密度、更长的使用寿命和更好的安全性。未来需要深入研究这些新型储能技术在微电网中的应用潜力，开发与之相匹配的控制策略和管理系统，进一步提升微电网的能量调节能力和鲁棒性。
推动微电网的数字化和智能化建设：利用大数据、云计算、物联网等数字化技术，实现微电网的全面数字化监测和管理；通过引入边缘计算、区块链等新兴技术，提高微电网的智能化水平和信息安全保障能力。数字化和智能化的微电网将能够更快速、准确地感知和应对不确定性因素，进一步提升系统的鲁棒性和运行效率。
开展微电网鲁棒性的多学科交叉研究：微电网鲁棒性研究涉及电力系统、控制理论、通信技术、材料科学等多个学科领域。未来需要加强多学科之间的交叉融合，综合运用各学科的理论和方法，从不同角度深入研究微电网鲁棒性问题，为微电网技术的发展提供更全面、更有效的解决方案。

📚2 运行结果

部分代码：

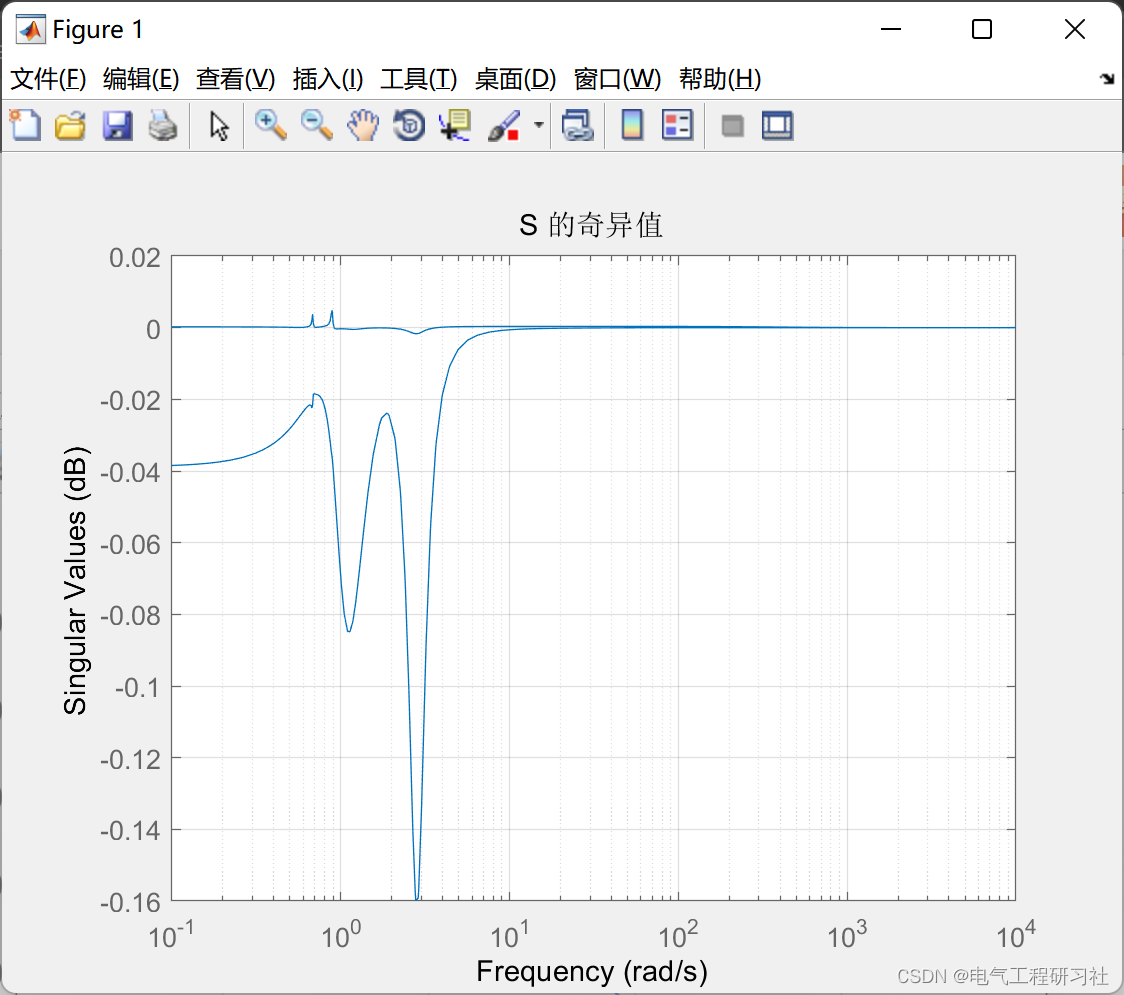

%% 灵敏度函数的奇异值
figure(1)
S = (eye(2,2) - P0*K_s)^-1;
sigma(minreal(ss(S)))
title('S 的奇异值')
grid on

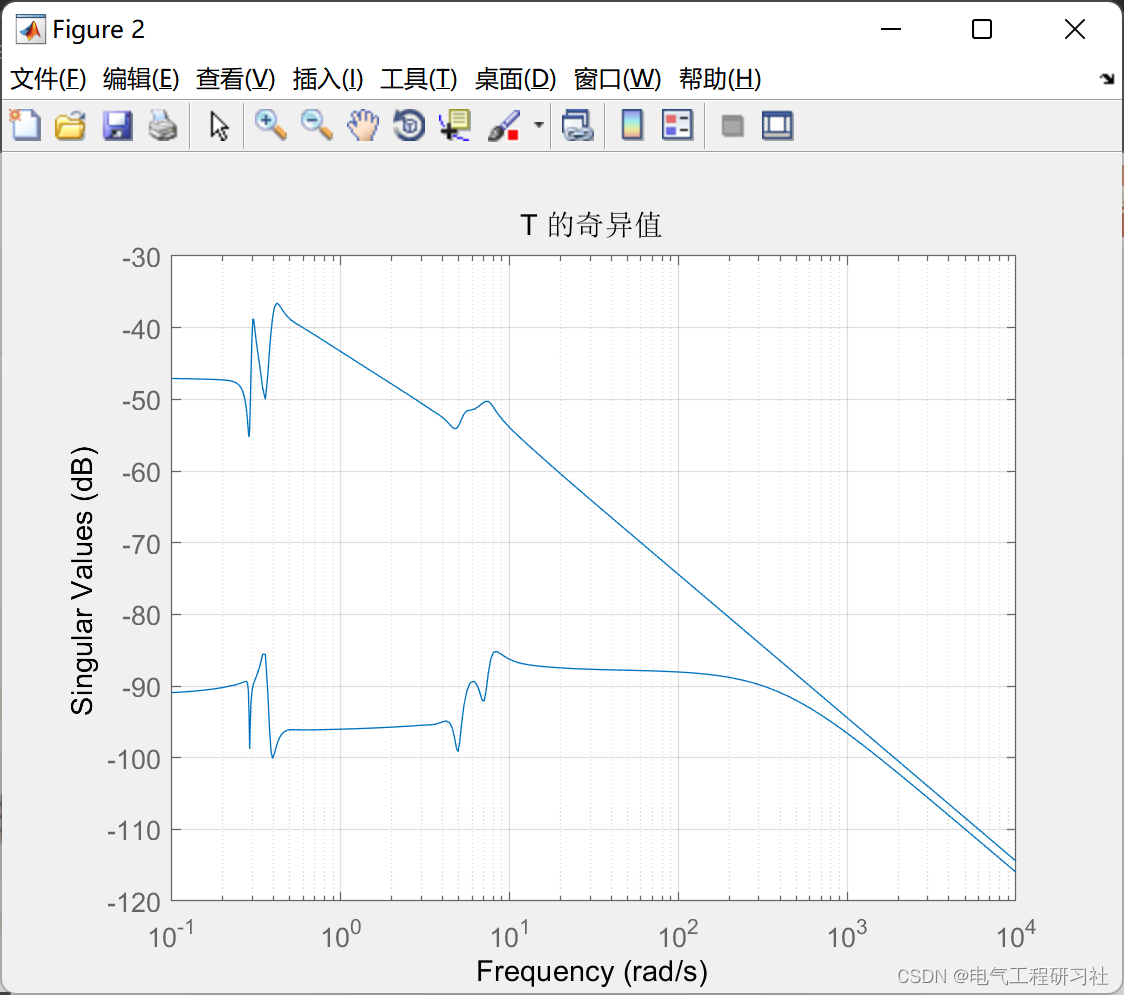

%% 互补灵敏度函数的奇异值
figure(2)
T = P0*K_s*(eye(2,2) - P0*K_s)^-1;
sigma(minreal(ss(T)))
title('T 的奇异值')
grid on
%saveas(gcf,'T_sigma.png')

%% M11的奇异值
figure(3)
M = lft(Q_ss,K_s);
M11 = M(1:2,1:2);
sigma(minreal(ss(M11)))
grid on
title('M11的奇异值')
%saveas(gcf,'M11_sigma.png')

%% M的奇异值

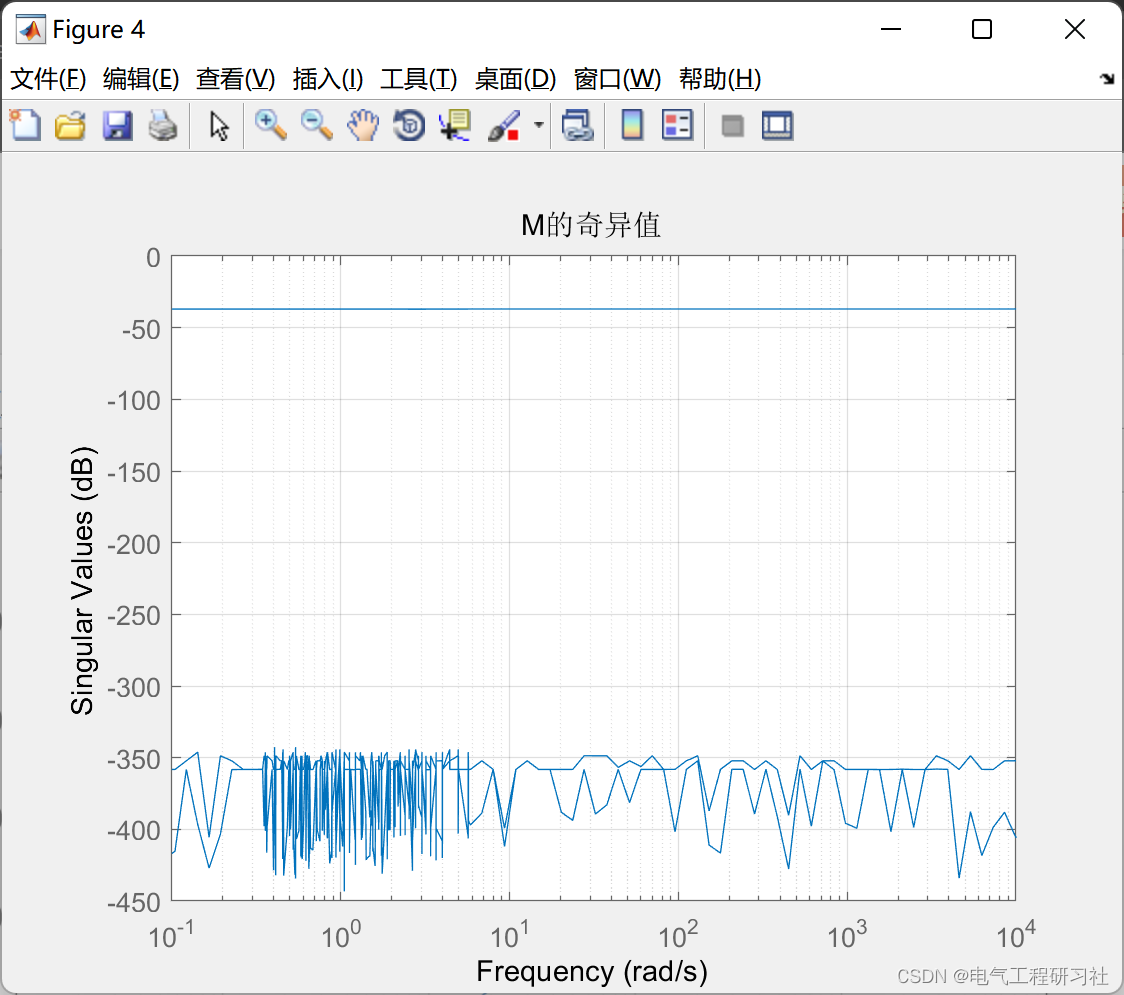

figure(4)
sigma(minreal(lft(Q,K_s)))
title('M的奇异值')
grid on
%saveas(gcf,'M_sigma.png')

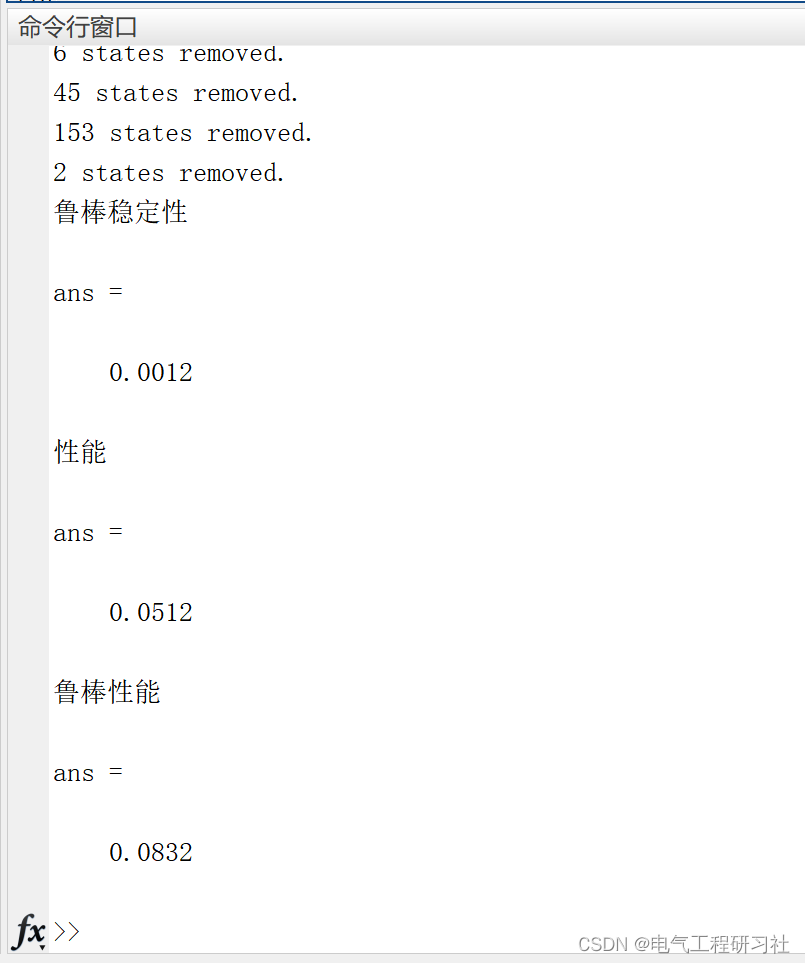

%% 鲁棒稳定性
rbst_s = Wa*K_s*(eye(2,2) - P0*K_s)^-1;
disp('鲁棒稳定性')
norm(rbst_s,inf)

%% 性能
nmnl_p = Ws*((eye(2)+P0*(eye(2,2) - P0*K_s))^-1);
disp('性能')
norm(nmnl_p,inf)

%% 鲁棒性能
rbst_p = [rbst_s;nmnl_p];
disp('鲁棒性能')
norm(rbst_p,inf)

%% 输出
A_k = K_ss.A;
B_k = K_ss.B;
C_k = K_ss.C;
D_k = K_ss.D;
save('shuju','A_k','B_k','C_k','D_k')
return
