💥1 概述

可重构智能表面RIS辅助太赫兹通信的信道特征：随机方法研究

在本文中，我们提出了新的信道特征，用于（1）随机太赫兹（THz）通信和（2）可重构智能表面（RIS）辅助的THz系统。考虑到节点之间具有随机距离的球形网络，我们推导出了直接链路上信噪比（SNR）的概率密度函数（PDF）和累积分布函数（CDF）的精确闭合表达式。使用矩量法，级联信道可以通过α-μ分布进行精确表征。我们表明，通过使用大量的反射元件M（例如，M≥4096），级联链路在中断概率（OP）方面实际上优于直接THz链路。

关于可重构智能表面（RIS）辅助太赫兹（THz）通信的信道特征，采用随机方法进行研究的文档或论文可能会涵盖多个关键方面。以下是根据您的需求，结合现有信息整理的、关于此类研究的信道特征的一些要点：

一、研究背景与意义

THz通信的特点：太赫兹通信能够提供更大的频谱资源及超高的传输速率，被视为下一代无线通信系统研究中的关键技术。然而，太赫兹波段具有独特的高频段反射和散射衰减，以及沿传播路径的镜面反射和非镜面反射的空间分布，这增加了信道建模和通信设计的复杂性。
RIS技术的引入：RIS能够通过控制单个反射单元的相移，来创造可控的传播环境，进而解决太赫兹通信的覆盖范围不足的问题。同时，RIS的无源特性也带来了新的信道估计和建模挑战。

二、信道特征分析

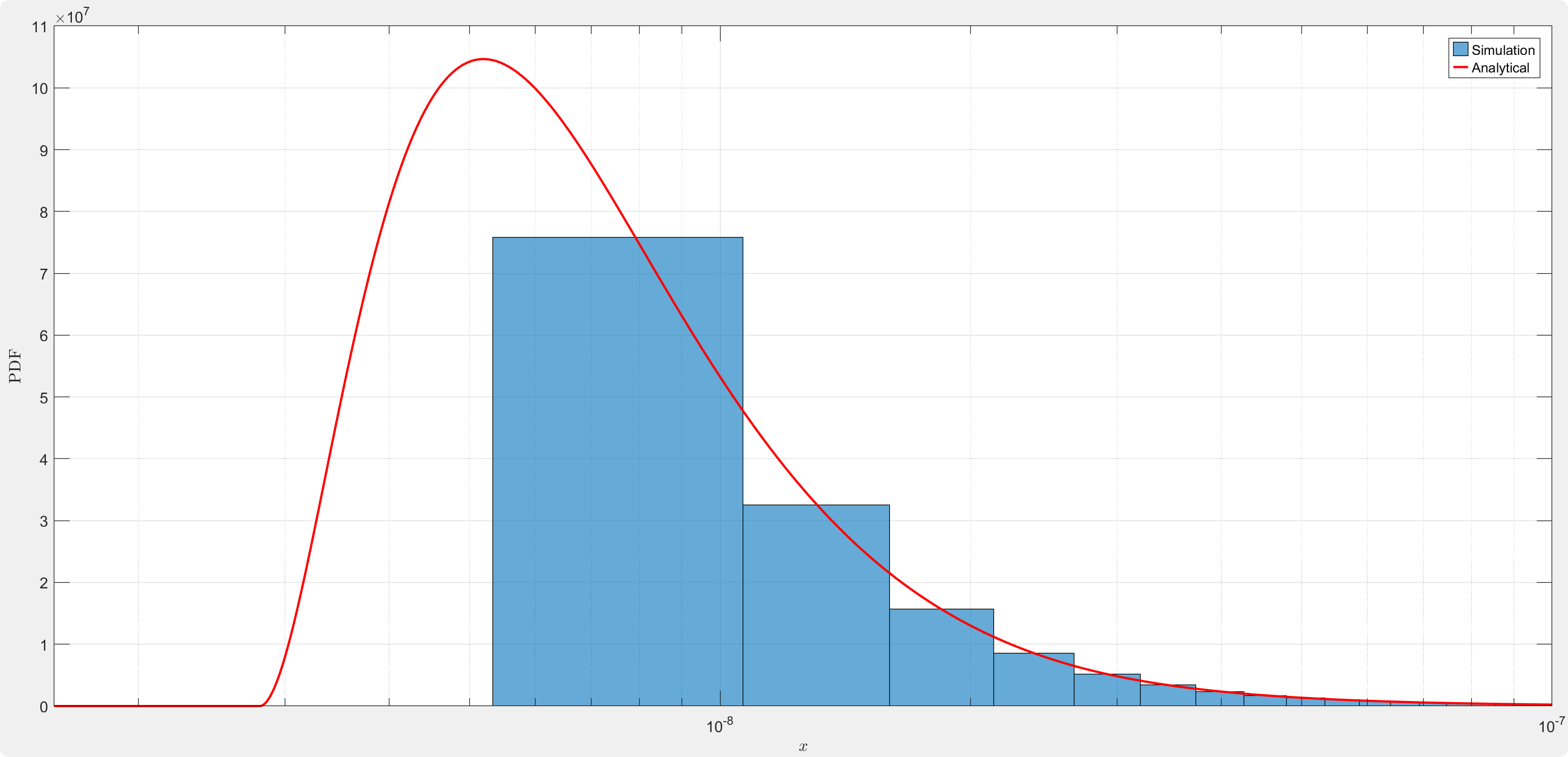

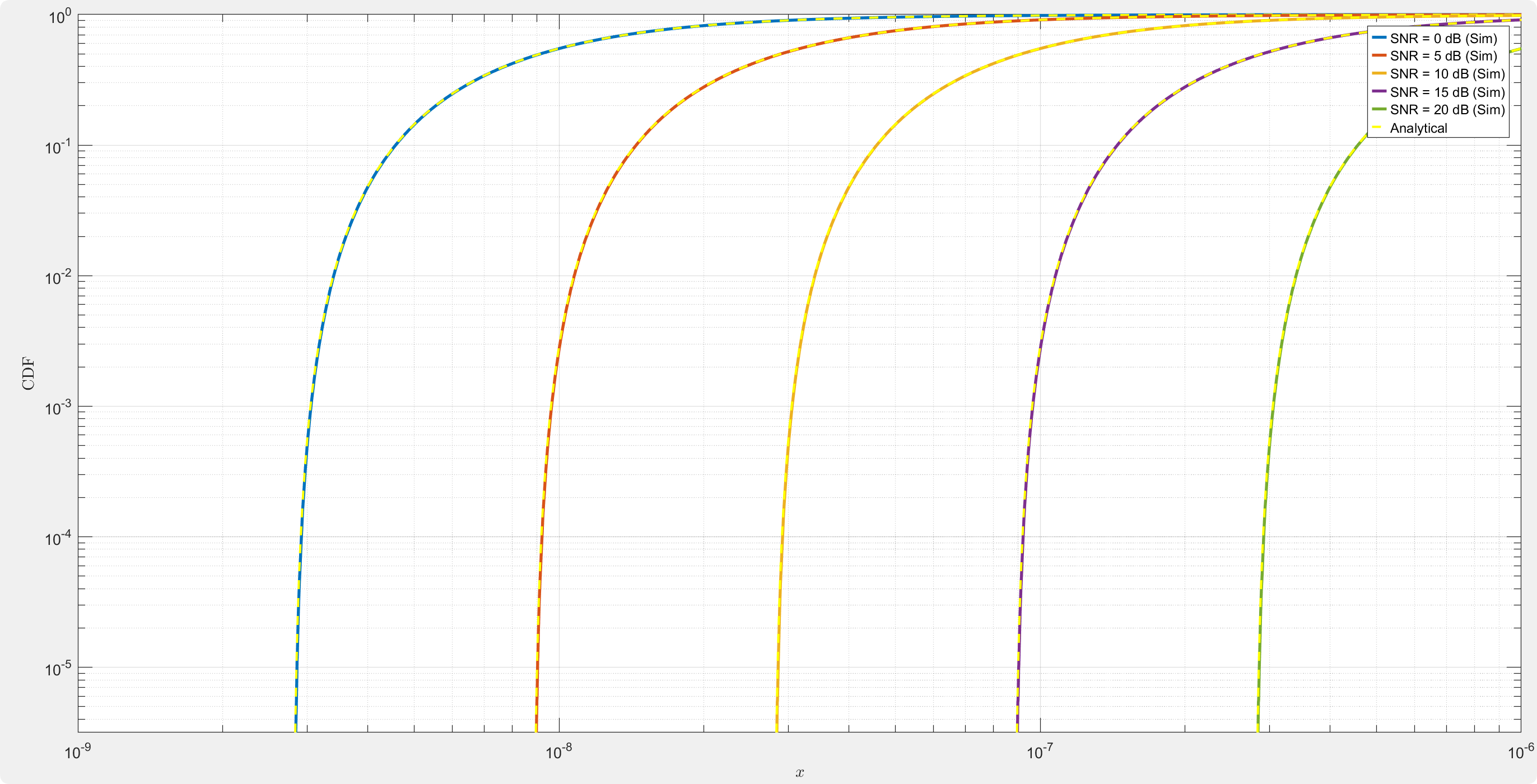

随机网络模型：考虑到节点之间具有随机距离的球形网络，可以推导出直接链路上信噪比（SNR）的概率密度函数（PDF）和累积分布函数（CDF）的精确闭合表达式。这有助于理解在随机网络环境下太赫兹通信的信道特性。
级联信道表征：在RIS辅助的THz系统中，级联信道（即信号通过RIS反射后到达接收端的信道）的表征是一个关键问题。使用矩量法等方法，可以将级联信道通过α-μ分布等统计模型进行精确表征。

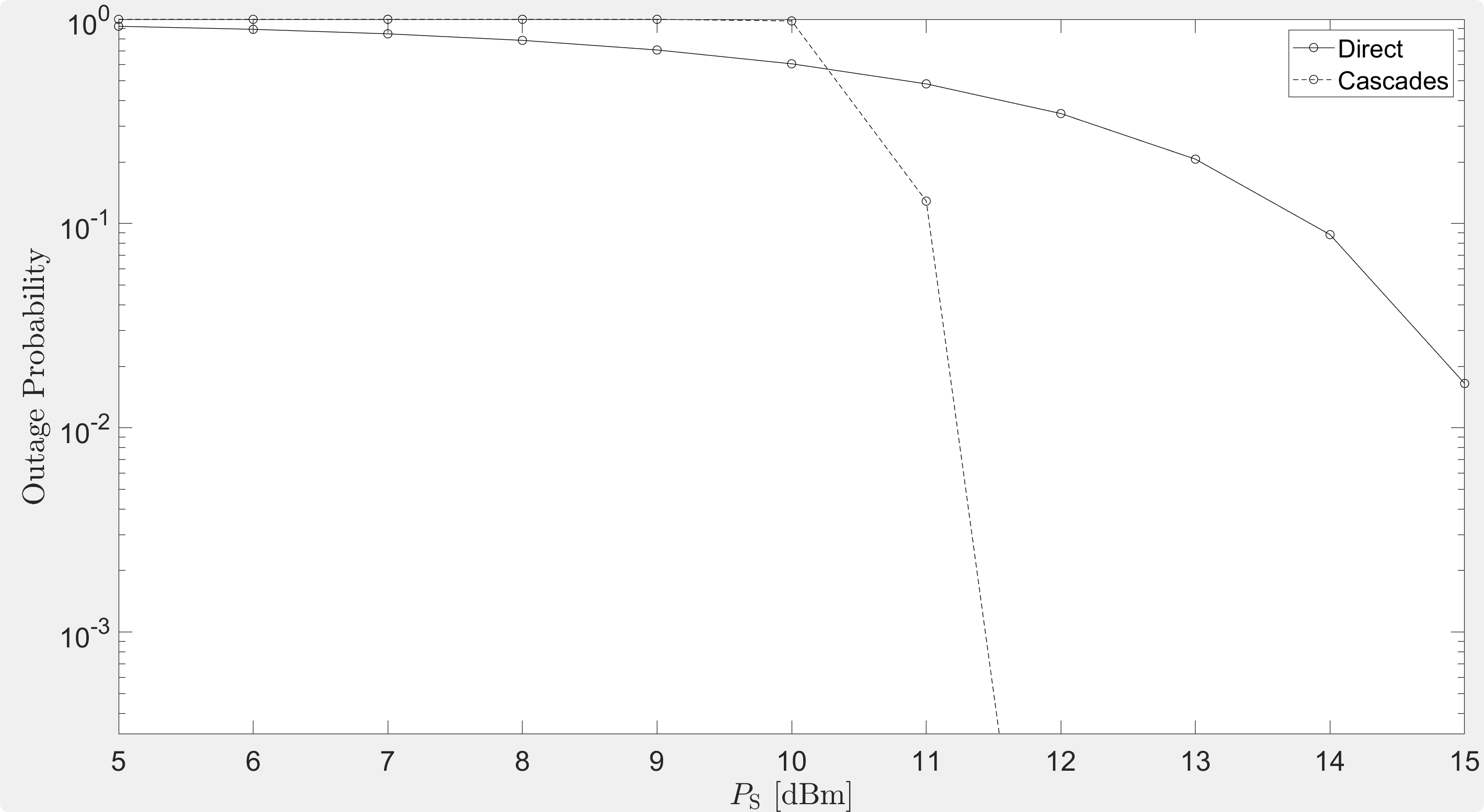

中断概率分析：通过对比直接THz链路和RIS辅助的级联链路的中断概率（OP），可以评估RIS对系统性能的提升效果。研究表明，通过使用大量的反射元件（例如M≥4096），级联链路在中断概率方面实际上优于直接THz链路。

三、研究方法与技术挑战

随机方法的应用：随机方法在研究复杂网络环境下的信道特征时具有独特优势。通过模拟和分析具有随机性的网络节点和信道参数，可以得出具有普遍意义的结论。
信道估计与建模：由于RIS的无源特性，传统信道估计方法无法直接应用于RIS辅助的通信系统。因此，需要开发新的信道估计方案和建模方法，以准确获取信道状态信息（CSI）。
硬件与算法挑战：RIS的部署和实现还面临一些硬件和算法上的挑战，如高精度制造工艺、高效实时的控制算法以及集成与兼容性问题等。

四、结论与展望

结论：通过随机方法研究RIS辅助的THz通信的信道特征，可以得出一些有意义的结论，如级联链路在中断概率方面的优势等。这些结论有助于深入理解RIS对太赫兹通信系统性能的影响。
展望：未来的研究可以进一步探索RIS在更复杂网络环境下的性能表现，以及开发更高效的信道估计和建模方法。同时，还需要关注RIS的硬件实现和算法优化等方面的问题。

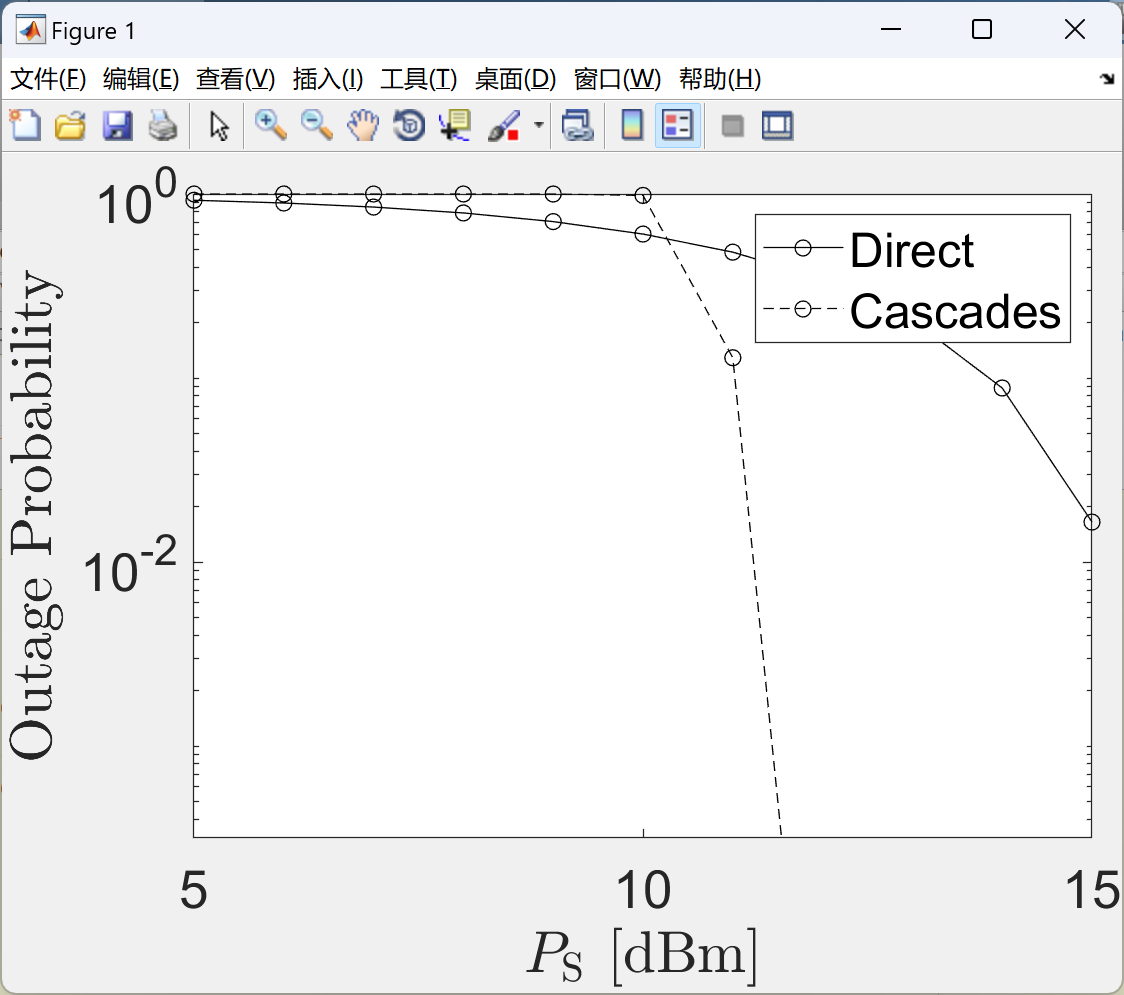

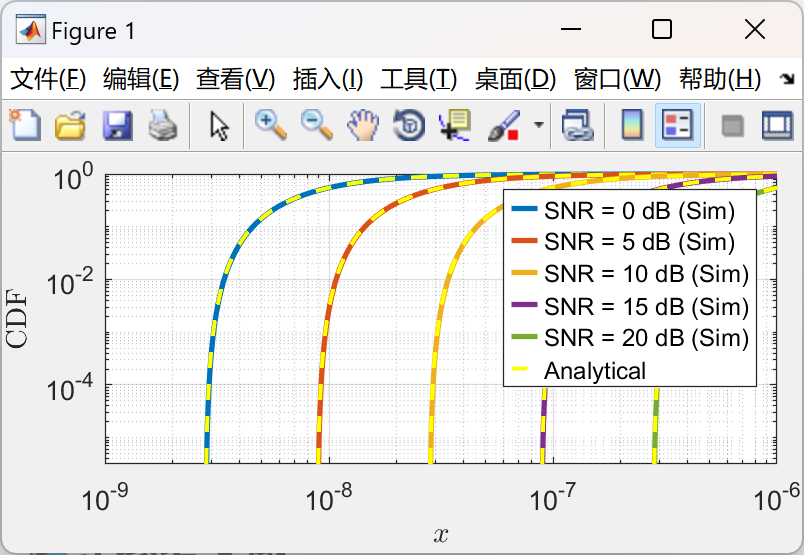

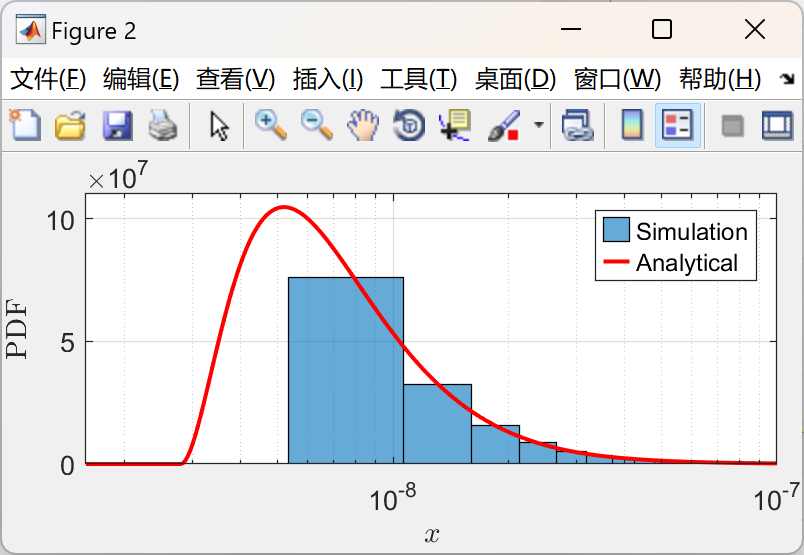

📚2 运行结果

部分代码：

%% Settings
clear all;
trials = 5e6; % Number of simulation trails

%% NETWORK SETTINGS
Mx = 16;
My = 16;
M = Mx*My; % Number of reflecting elements

kappa = 1; % Squared amplitude reflection coeff.
q = 2; % Antenna directivity coeff.
epsilon = 1; % Antenna efficiency

% Carrier frequency (in GHz)
fc = 300*10^9; % Hz = 300 GHz
absLossCoeff = 0.0033; % m^{-1} Absorbtion Loss Coefficient Measured at 300 GHz
delta = absLossCoeff/2;
waveLen = physconst('LightSpeed')/fc;

% Network area
Radius = 1; % Unit
x_area_min = -Radius;
