💥1 概述

具有源荷不平衡特性的配电网智能软开关和储能联合规划研究

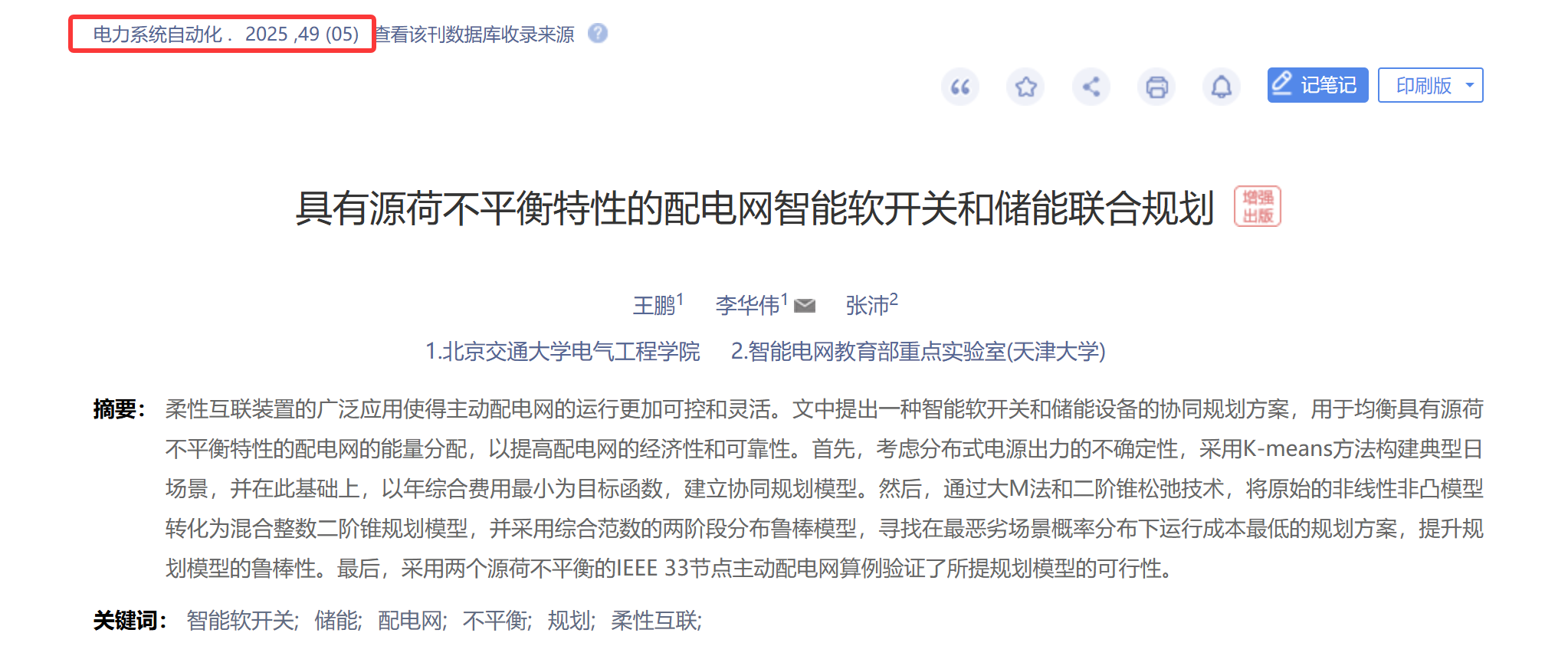

本研究程序旨在复现《具有源荷不平衡特性的配电网智能软开关和储能联合规划》中的核心模型架构，重点实现智能软开关（SOP）与储能系统（ESS）的协同规划方法。受限于研究范围，程序未涵盖原文献中的聚类分析模块及分布鲁棒优化部分。基于IEEE 33节点标准测试系统，程序构建了与原文NY配电网场景等效的仿真环境，具体配置包括：在电网中预设3个分布式电源接入点（含光伏与风电节点），其拓扑位置严格遵循文献设定。优化目标设定为系统年综合运行成本最小化，并据此构建了含SOP与ESS协同规划的混合整数非线性数学模型。

针对原始模型中固有的非线性非凸特性，研究采用大M法与二阶锥松弛（SOCR）技术进行模型重构，最终转化为混合整数二阶锥规划（MISOCP）标准形式。求解过程依托MATLAB平台与Gurobi优化器实现，支持用户自定义SOP与ESS的配置数量（默认配置为两组）。经实测验证，程序运行稳定性优异，其算法实现逻辑与模型构建方法可为同类研究提供关键技术参考。

需特别强调的是，储能系统的配置约束表达是本程序的核心技术挑战。为实现非线性约束的高效线性化转换，同时确保储能容量、充放电功率等关键参数严格满足工程实际需求，研究团队创新性地设计了多层级约束处理机制。该机制通过引入辅助变量与逻辑约束条件，在保障模型求解效率的同时，有效规避了非线性优化可能引发的收敛性风险。此类技术处理策略对后续相关领域的研究具有显著的学术借鉴价值。

一、智能软开关（SOP）与储能系统（ESS）的功能与作用

智能软开关（SOP）的核心功能
- 连续功率调控：SOP是一种全控型电力电子装置，通过电压源换流器（VSC）实现馈线有功和无功功率的精准调节，响应速度可达毫秒级，支持频繁动作。
- 解决源荷波动问题：在分布式电源（如光伏、风电）和新型负荷（如电动汽车）高渗透场景下，SOP可平抑功率波动，缓解电压越限和馈线失衡。

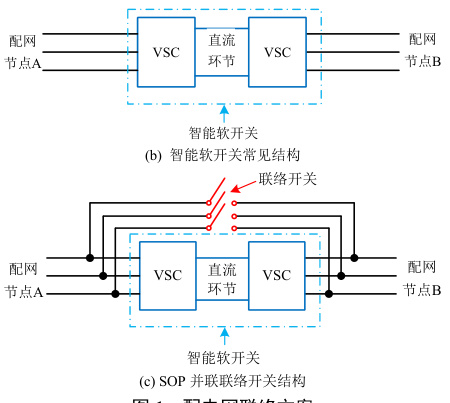

- 拓扑灵活性：支持多样化的拓扑结构（如并联联络开关结构），通过直流环节连接多个VSC，优化配电网潮流分布并降低建设成本。

2. 储能系统（ESS）的关键作用

时间尺度能量转移：ESS通过削峰填谷、调频调压，解决源荷时序不匹配问题，延缓配电网升级投资。
电能质量提升：作为备用电源，ESS可在电网故障时快速响应，补偿电压跌落、频率偏移，提高供电可靠性。
协同新能源消纳：平抑分布式电源出力波动，增强配电网对可再生能源的接纳能力。

二、源荷不平衡特性的具体表现与量化指标

源荷不平衡的表现
- 功率波动：新能源出力与负荷需求在时空上不匹配，导致净负荷（新能源出力减负荷）出现短时剧烈波动。
- 电压质量问题：三相电压不平衡、电压越限等现象频发，尤其在工业级源荷场景中显著。
- 净负荷分布离散：净负荷时序数据的分散性反映源荷匹配度低，需传统机组频繁调整出力，增加运行成本。
量化指标
- 信息熵（H） ：衡量净负荷时序数据的离散程度。熵值越大，源荷匹配度越低，计算公式为：

其中，pk为归一化后的净负荷概率分布。

源荷平衡度（Kbi） ：定义为：

该指标越大，源荷协同性越强，新能源消纳潜力越高。

三、智能软开关与储能协同优化的数学模型构建

目标函数
- 经济性优化：最小化年度综合成本（包括设备投资、运行损耗及电池退化成本）。
- 技术性能优化：降低配电网有功损耗、电压偏差，提升灵活性和可靠性。
约束条件
- SOP约束：包括换流器容量、功率平衡方程及损耗模型。例如：

其中，Ploss为换流器损耗，Smax为容量上限。

ESS约束：涵盖充放电功率限制、荷电状态（SOC）上下限及寿命衰减模型。

优化方法
- 多目标粒子群算法：用于求解有功/无功功率的最优分配，平衡损耗与电压质量。
- 二阶锥规划（SOCP） ：将非线性约束转化为凸优化问题，提升求解效率。

四、现有联合规划方法

多目标优化
- 分层规划模型：例如上层规划ESS容量和位置，中层优化SOP配置，下层实现日内运行调度，通过双向迭代平衡经济性与灵活性。
- 权重分配法：在目标函数中引入权重系数，协调投资成本、运行损耗与新能源消纳率。
鲁棒优化
- 不确定性处理：采用盒式集或Wasserstein距离描述源荷波动，构建min-max-min三层模型，抵御最恶劣场景下的风险。
- 混合整数线性规划（MILP） ：通过线性化潮流方程和储能约束，提升大规模问题的求解效率。

五、典型场景下的联合规划案例

IEEE 33节点系统验证
- 场景特点：高渗透光伏接入，负荷峰谷差显著，源荷时序不匹配。
- 优化效果：

SOP与ESS联合部署后，网络损耗降低15%-20%，电压偏差减少30%。
通过协调控制，新能源消纳率提升至95%以上，灵活性指标提高25%。

实际配电网应用
- 案例背景：某城市配电网因电动汽车充电站密集导致电压波动。
- 规划方案：在关键节点部署三端SOP与分布式储能，结合虚拟储能（VES）实现无功补偿，电压越限率下降40%。

六、挑战与展望

当前挑战
- 经济性平衡：SOP换流器与储能的高投资成本需通过容量优化和政策补贴缓解。
- 模型复杂度：多时间尺度、多设备协同的混合整数非线性问题求解难度大。
未来研究方向
- 智能化协同控制：结合人工智能预测源荷波动，实现秒级实时调控。
- 新型拓扑结构：探索模块化多电平换流器（MMC）与混合储能（如液流电池+超级电容）的集成方案。
