FPGA——驱动BH1750

最新推荐文章于 2025-03-07 00:08:55 发布

Spider X

最新推荐文章于 2025-03-07 00:08:55 发布

阅读量1.9k

点赞数 1

分类专栏： FPGA 文章标签： fpga verilog

本文链接：https://blog.csdn.net/weixin_46058270/article/details/109682111

版权

该博客详细介绍了如何利用Verilog驱动GY302模块中的BH1750芯片来检测环境光强。内容包括BH1750的工作模式、IIC总线时序以及Verilog代码实现。在Verilog代码中，通过状态机控制发送命令、读取数据的过程，并实现了IIC通信的开始和结束条件、数据稳定和ACK应答位等关键步骤。最终，读取到的16位光强值需除以1.2得到实际光强。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

GY302模块

最近做项目用到了这个模块，记录一下。GY302模块可以检测当前的环境光强值，用到的是BH1750芯片。
在这里插入图片描述

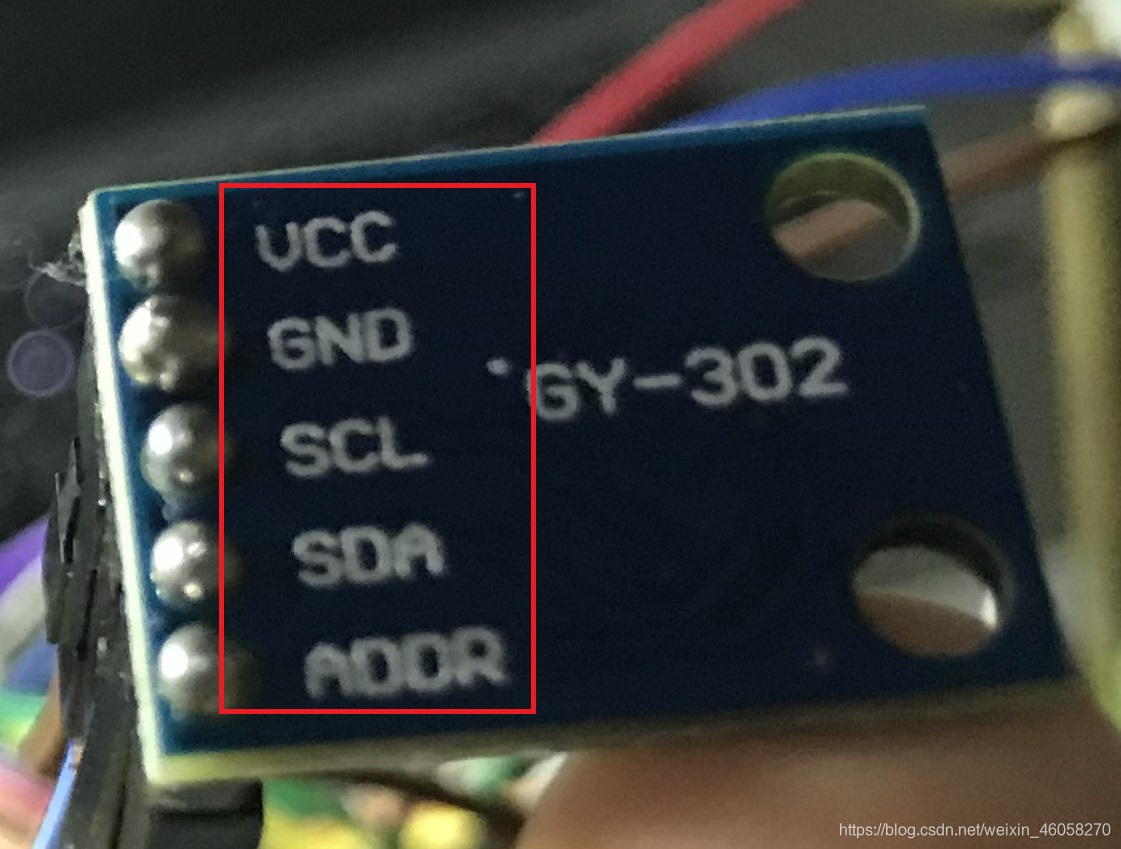

模块一共五个引脚：Vcc、GND、SCL、SDA和ADDR。

BH1750芯片手册

大致浏览下BH1750芯片手册，可以获得以下信息：
1、
在这里插入图片描述

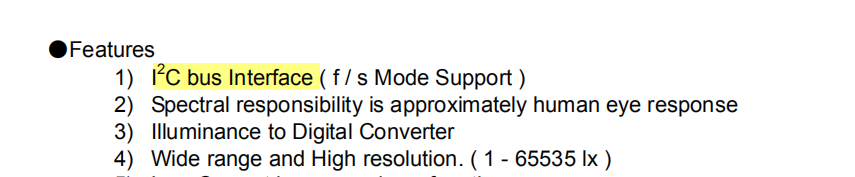

芯片采用标准的IIC总线接口。

2、
在这里插入图片描述

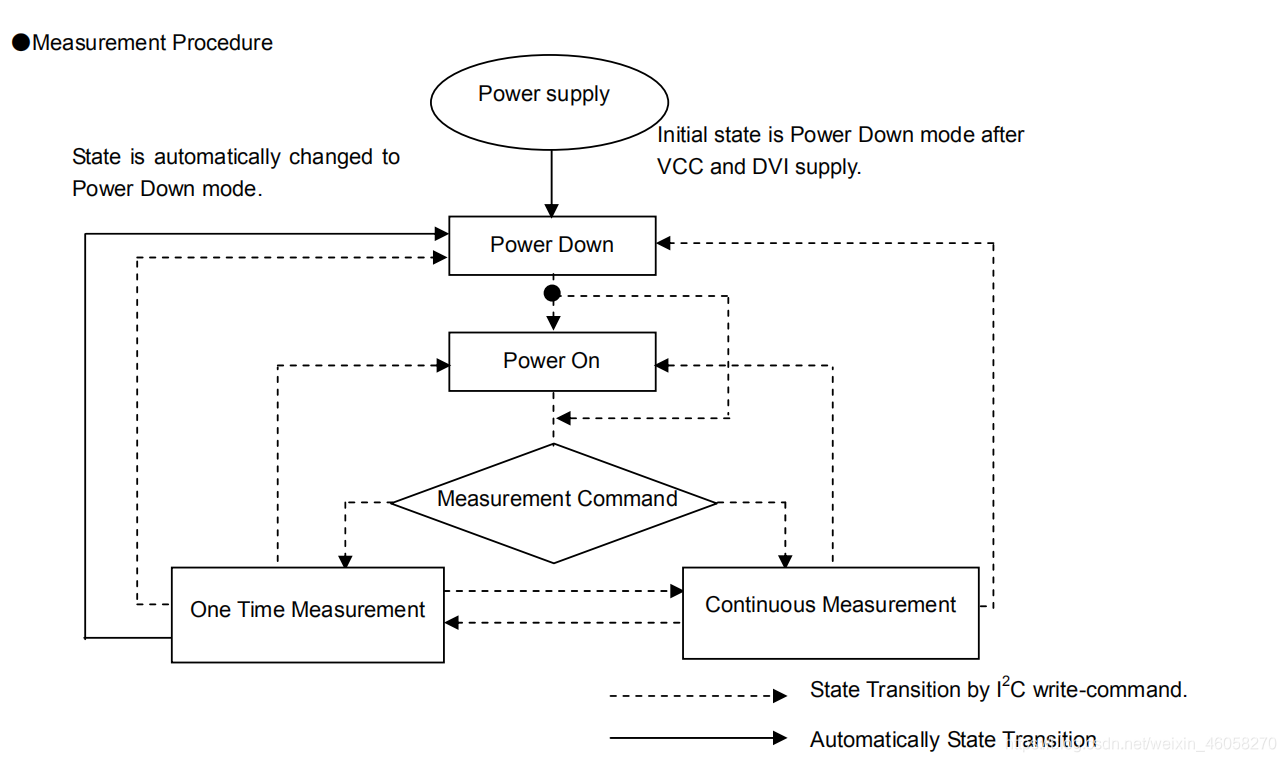

这张图说明芯片由两种工作模式：One Time 和 Continuous 模式，在One Time模式下读取完一次光强值会直接自动回到Power Down状态，也就是再想读光强的话需要重新写一次寄存器，而Continuous模式则可以连续读。

3、
在这里插入图片描述

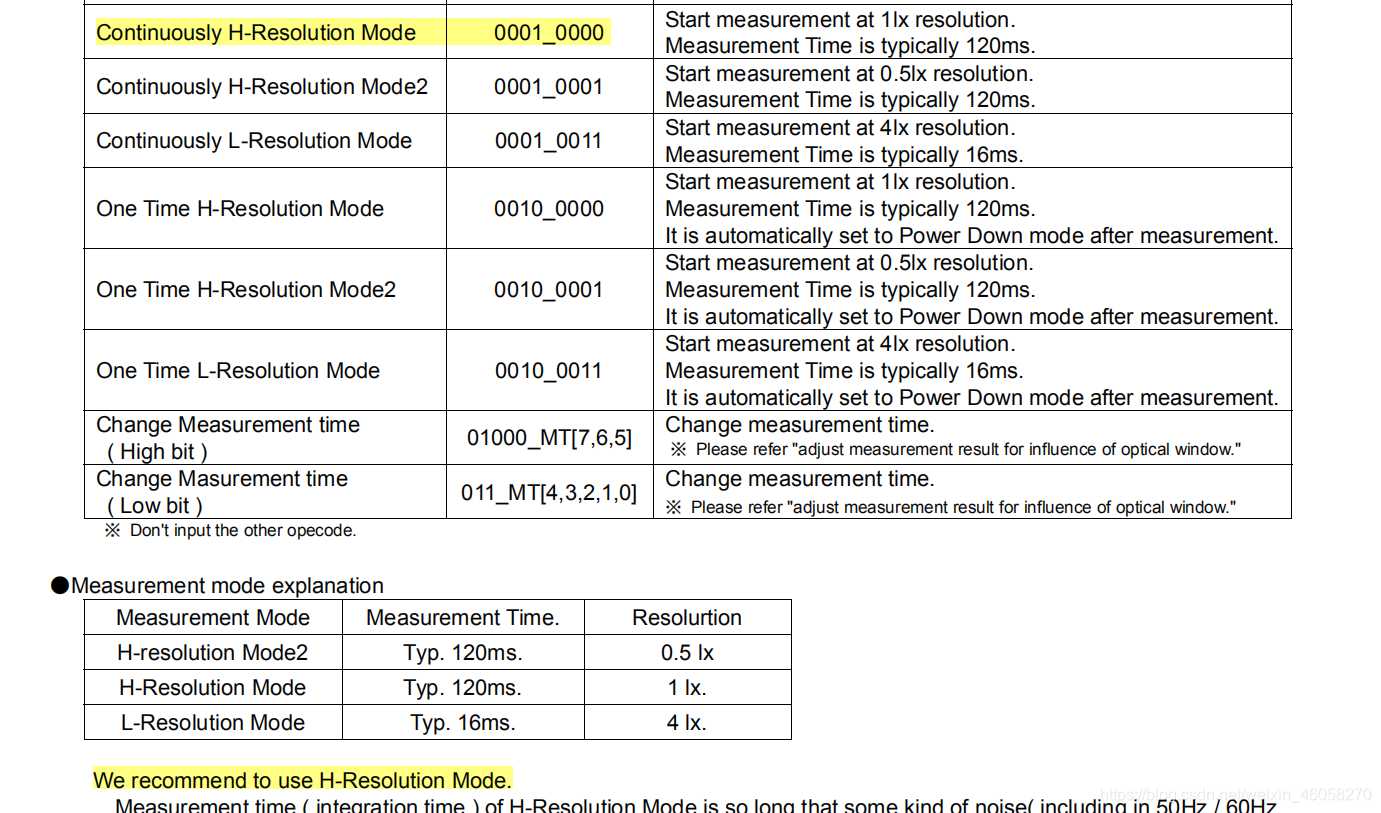

下面标黄的句子告诉我们推荐使用H-Resolution Mode，在上面的表中我们可以查到这个模式对应的Opencode是0001_0000，其实就对应写进寄存器的数据。

4、
在这里插入图片描述

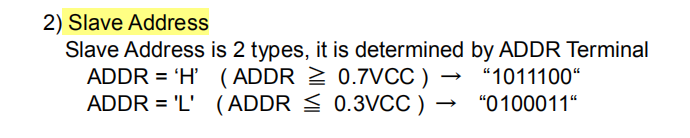

这里说明了寄存器的地址是什么，它对应于模块ADDR引脚的电平高低，如果是>=0.7VCC的高电平，则寄存器地址为1011100，反之则为0100011。

5、
在这里插入图片描述

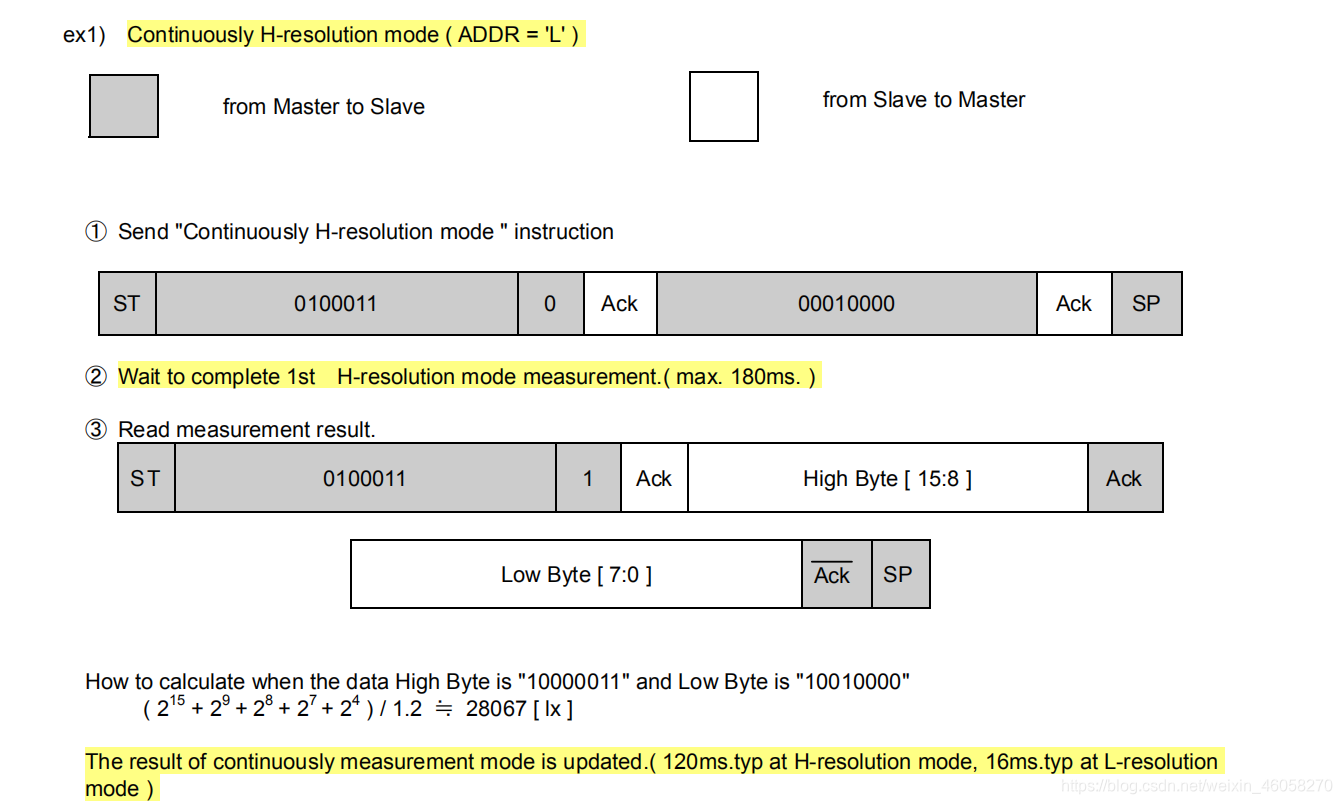

芯片手册中也给了我们几个example，这个例子是ADDR低电平，Continuously H-resolution mode的，符合我们的要求，可见它的写寄存器地址和数据都是上文提到的，所以我们可以直接以这种方式驱动BH1750去获取环境光强。还需要注意发送完指令后需要等待180ms的时间才可以进行read result的操作，然后每隔120ms可以重新读取一次。

IIC总线时序

1、首先是IIC总线通信的开始条件和结束条件：
在这里插入图片描述

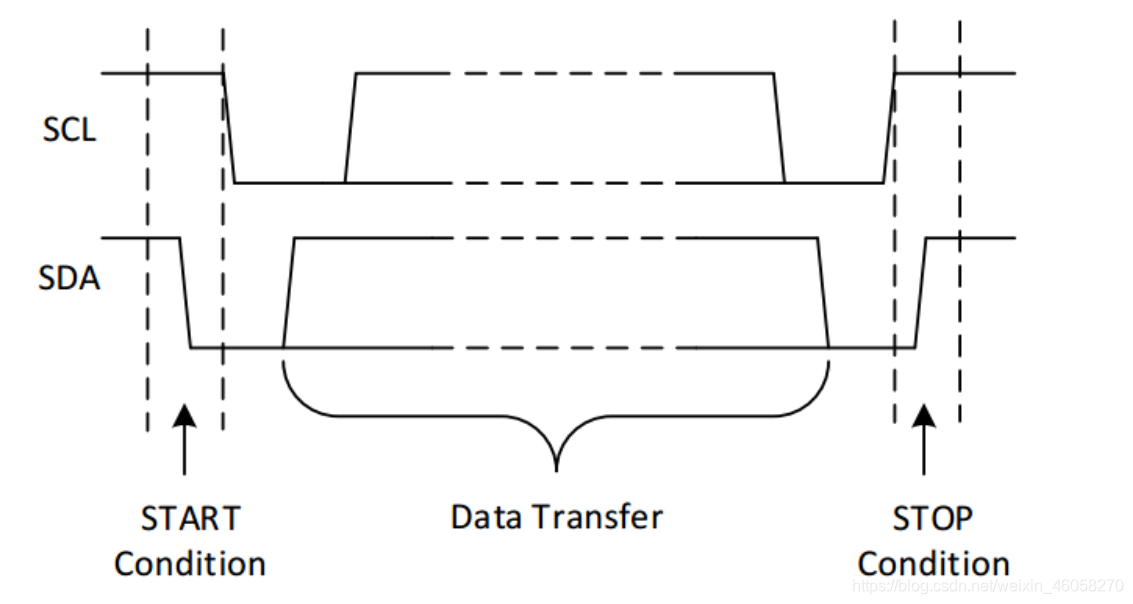

即在串行时钟线SCL为高时拉低SDA，表明开始一次IIC通信。在串行时钟线SCL为高时拉高SDA，表明结束一次IIC通信。

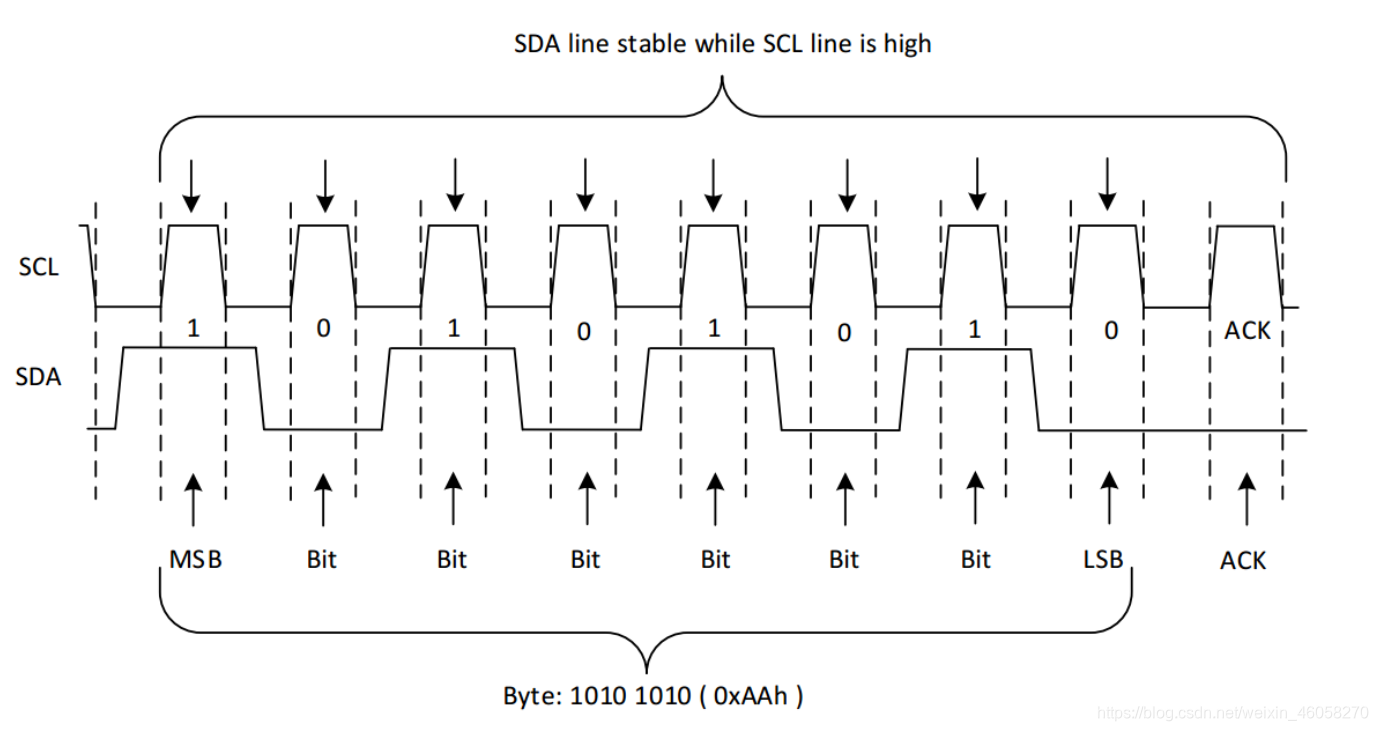

2、然后，就要注意SCL为高时，SDA数据线上的数据必须稳定。不管是谁控制SDA数据线都必须遵循这个原则。
在这里插入图片描述
只有在SCL时钟线为低电平时，才可以改变SDA总线上的值。

3、ACK应答位信号，为低电平时有效。如果FPGA给BH1750写数据，那么需要校验一个低电平的校验位，才可以进行下一次有效的写。同样，如果FPGA从BH1750读数据，在读完一个字节后，需要发送一个低电平的ACK应答位给BH1750。不过要注意，在最后一个字节读完后，FPGA需要返回一个非有效ACK位，即拉高总线的值，表示不再接受数据。

Verilog驱动

在清楚要用IIC总线发送和接收的值以及IIC总线的时序之后，我们就可以编写verilog驱动。代码大致思路就是通过几个大的状态机：初始化、发送指令、等待、读取数据，进行整体状态控制。再在发送指令和读取数据状态使用内部状态机去构造IIC时序，最后将光强值打包输出，具体代码如下：

module	bh1750_driver
#(
		parameter				TIME_1S			=	480_000_000	,
		parameter				TIME_180MS		=	864_0000	,
		parameter				TIME_120MS		=	576_0000	,
		parameter				CLOCK_DIV		=	480			,
		parameter				SEND_FIRST_BYTE	=	8'b01000110	,
		parameter				SEND_SECOND_BYTE=	8'b00010000	,
		parameter				SEND_THIRD_BYTE	=	8'b01000111
)
(
		input					clk								,
		input					reset							,
		output	wire			scl								,
		inout	wire			sda								,
		output	reg		[15:0]	lux_data						,
		output	wire			lux_data_vld
);

		localparam				INIT			=	5'b00001	;
        localparam				SEND_COMMAND	=	5'b00010	;
        localparam				WAIT_RESULT_1	=	5'b00100	;
        localparam				READ_RESULT		=	5'b01000	;
        localparam				WAIT_RESULT_2	=	5'b10000	;
		localparam				CLOCK_DIV_HALF	=	CLOCK_DIV/2 ;
        localparam				CLOCK_DIV_QUAT	=	CLOCK_DIV/4	;

		localparam				SEND_INIT		=	3'd0		;
		localparam				LOAD_SECOND_BYTE=	3'd2		;
		localparam				SEND_START		=	3'd3		;
		localparam				SEND_BYTE		=	3'd4		;
		localparam				RECIVE_ACK		=	3'd5		;
		localparam				LOAD_FIRST_BYTE	=	3'd1		;
		localparam				CHECK_ACK		=	3'd6		;
		localparam				SEND_END		=	3'd7		;

		localparam				READ_INIT		=	4'd0		;
		localparam				LOAD_SEND_BYTE	=	4'd1		;
		localparam				READ_START		=	4'd2		;
		localparam				READ_SEND_BYTE	=	4'd3		;
		localparam				READ_ACK		=	4'd4		;
		localparam				CHECK_READ_ACK	=	4'd5		;
		localparam				READ_HIGH_BYTE	=	4'd6		;
		localparam				SEND_FIRST_ACK	=	4'd7		;
		localparam				SEND_ACK_READ	=	4'd8		;
		localparam				READ_LOW_BYTE	=	4'd9		;
		localparam				SEND_SECOND_ACK	=	4'd10		;
		localparam				SEND_ACK_END	=	4'd11		;
        localparam				READ_END		=	4'd12		;

		reg				[ 4:0]	state_c_global					;
		reg				[
