FPGA——HC-05蓝牙串口实验

最新推荐文章于 2025-03-22 22:34:25 发布

Spider X

最新推荐文章于 2025-03-22 22:34:25 发布

阅读量1.1w

点赞数 12

分类专栏： FPGA 文章标签：蓝牙 fpga

本文链接：https://blog.csdn.net/weixin_46058270/article/details/108922168

版权

本文介绍了一个使用HC-05蓝牙模块与FPGA进行串口通信的实验，验证了蓝牙作为无线串口的概念。通过FPGA作为通道，实现了PC与手机之间的数据交换。实验中，数据在UART和蓝牙模块间双向传输，并通过数码管显示，验证了蓝牙串口协议的正确性。源码可供下载。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

HC-05蓝牙模块

在这里插入图片描述

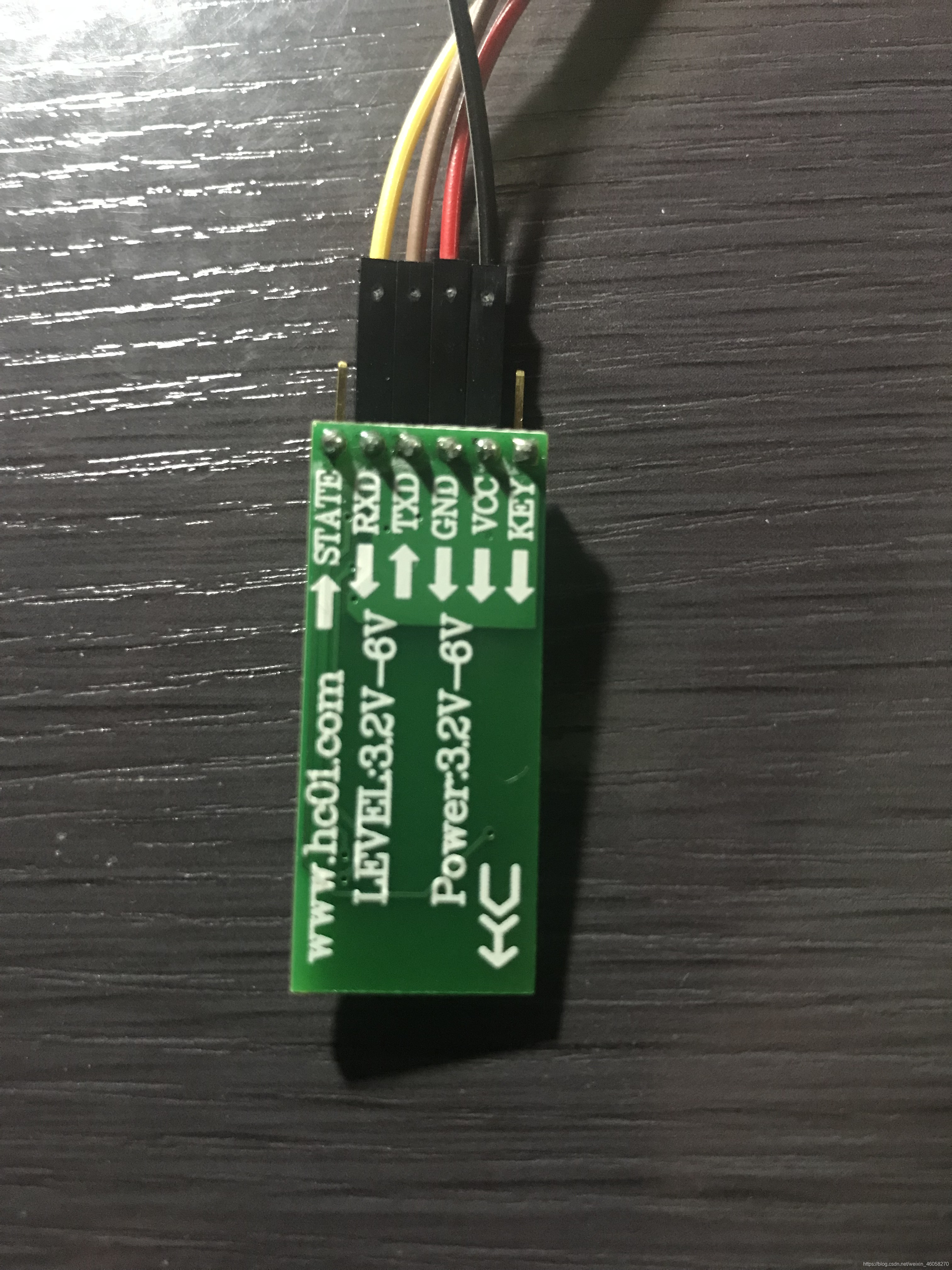

买来的模块背面就长这样子，总共有六个引脚，实际只用四个脚（RXD、TXD、GND和VCC）就可以进行数据的收发，以默认的9600bps的波特率，由于目前项目对速度要求不高，因此也没有深入研究AT指令等。
关于蓝牙模块的协议其实就是一个串口协议，在蓝牙配对成功后，就相当于以无线的方式进行串口通信。关于串口协议可参考我之前的一篇博客：串口回环

蓝牙串口实验

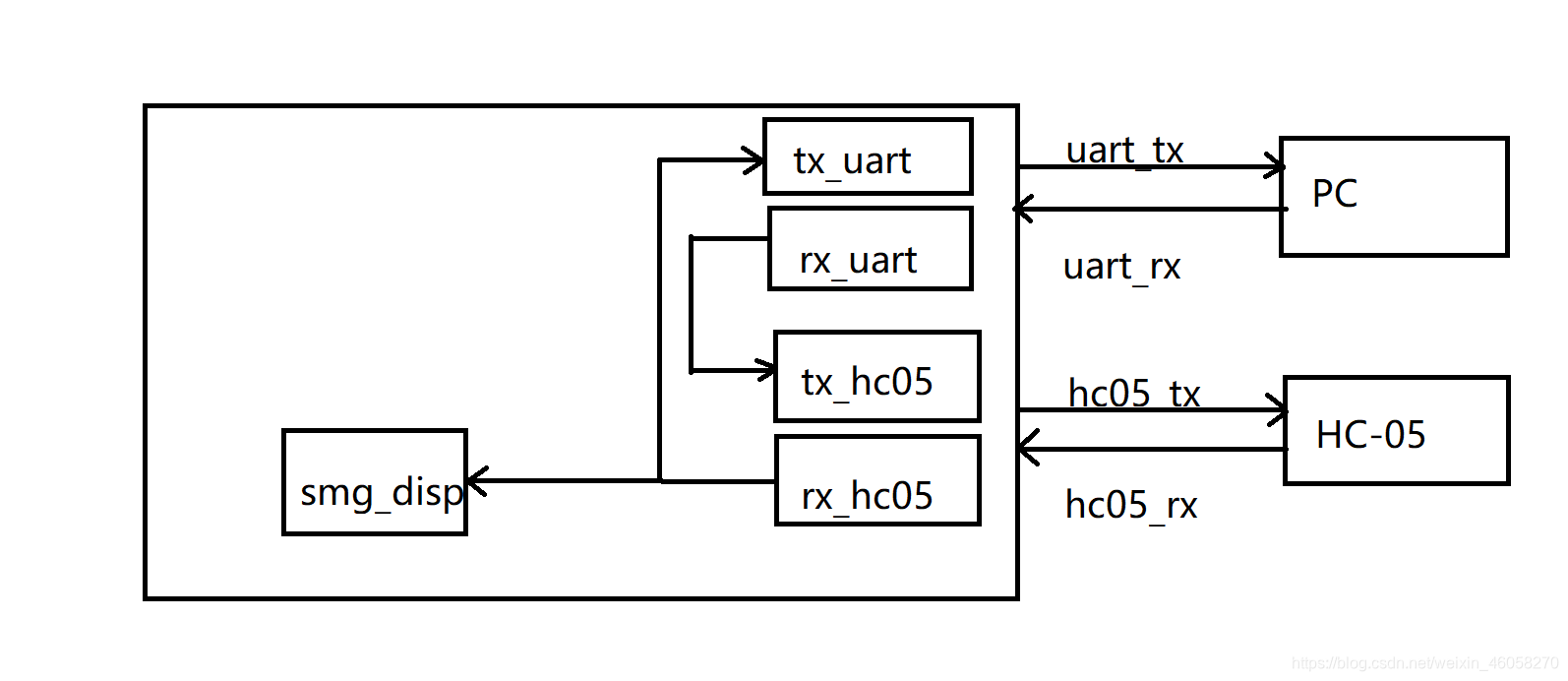

做这个实验的目的就是更好地理解蓝牙即串口这个概念。实验的思路框图如下：
在这里插入图片描述

思路很简单，用一组传统的uart串口连接PC，HC-05连接一台手机。当通过连接PC的uart给FPGA发送数据时，把这个收到的数据发到HC-05的发送模块，通过hc05_tx输出到蓝牙模块；而当手机端发给HC-05数据时，会通过rx_hc05模块接收到数据，再把这个数据送到串口发送模块tx_uart和数码管显示模块smg_disp，同步显示在数码管上。这样，我们就将FPGA作为通道，间接实现了PC与手机端的通信。

顶层模块

module	bluetooth(
		input					clk				,
		input					reset			,
		input					hc05_rx			,
		input					uart_rx			,
		output	logic			hc05_tx			,
		output	logic			uart_tx			,
		output	logic	[ 7:0]	seg_sel			,
		output	logic	[ 6
