eDP接口的LCD屏简述

eDP 模块描述

---

---

提示：这里可以添加本文要记录的大概内容：

eDP接口通常使用FPC 接口，连接在主板上面，笔记本电脑通常采用eDP屏幕，并且屏幕上面还有数字麦克风和摄像头，屏幕也可以选择触摸功能。

---

一、eDP 协议描述

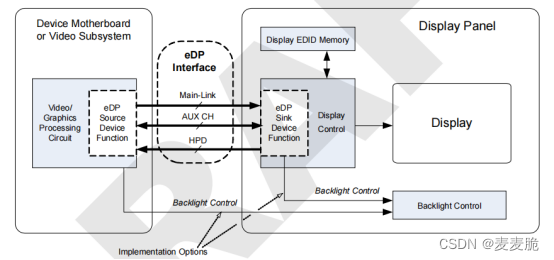

显示面板通常包括TCON（Timing Controller），栅极(行)和列驱动器，以及背光控制。EEPROM通常会连接到包含特定面板EDID（Extended Display Identification Data (VESA)）信息的TCON，它也包含TCON操作需要的配置寄存器。
DPCD（DisplayPort Configuration Data）为SInk端的寄存器，源端设备通过AUX_CH通道读取Sink端的显示数据，并将数据写入Sink端的DPCD寄存器。


AUX_CH P/N 辅助通道；双向半双工；用于传输低带宽需求的数据，以及链路管理和设备控制信号，读取EDID和DPCD信息，以进行main-link的协商；背光控制、预留给eDP的DPCD寄存器读取、eDP和DP的DPCD版本、精简定时协议、
Main-Link P/N 1~4Lane 主通道；1~4对差分线组成（具体几对取决于LCD），用来传输视频数据和音频数据；交流耦合；速率1.6/2.7/5.4/8.1Gbps；没有时钟线；高级链路功率管理ALPM（Advanced Link Power Management）、
HPD 热插拔检测通道，单向；通过sink device 传递给source device。
BL_Control 背光控制引脚，对于1.2及以上版本，这个是可选的。

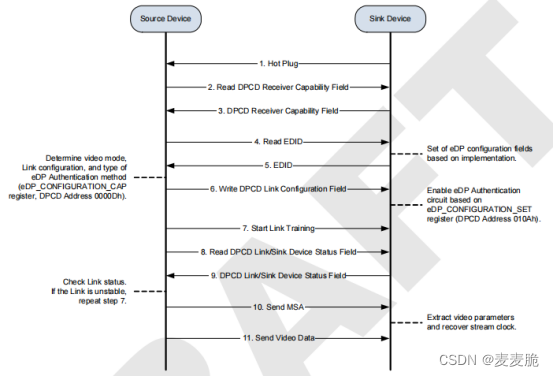

二、eDP屏幕接通数据流

1 上电之后，SInk端通过HPD向Source端发射一个脉冲信号
2 Source端通过读取Sink端的DPCD接收器，来确定Sink端的接收能力
3 Sink端使用DPCD接收能力字段进行应答
4 为了确定Sink端支持的视频模式，Source端通过I2C/AUX启动EDID读取
5 Sink端通过I2C/AUX应答EDID
6 写入 DPCD 链路配置路段
7 源设备启动链接培训。Sink端可进行时钟恢复和均衡化
8 Source端读取DPCD链路和Sink端的状态
9 Sink端回应DPCD链路和SInk端的状态，如果Main-link不稳定，返回步骤7
10 Source端发送MSA（主流属性）数据
11 Source端发送视频数据

三、eDP触摸选择

下图是具有触摸源的设备和触摸接收设备，该图也展示了具有触摸功能的eDP笔记本电脑屏。在选择触摸功能是，触摸选项的数据使用的I2C进行通信（通常触摸屏数据采用的是I2C/AUX两种选项）。
如果使用触摸显示屏幕，还可以通过DPCP寄存器使用eKBM(嵌入式键盘)。
HID（Human Interface Devices）规范为鼠标、触摸屏、键盘等交互设备的信息交换协议和规范，所以触摸屏连接的源端设备的系统软件和固件必须支持HID规范。

触摸数据必须以HID格式报告，由HID报告描述符定义
触摸屏Source端设备必须具备的条件：

1. 可以按照每个标准的定义接收触摸的数据。
2. 可以解析触摸数据。
3. IRQ_HPD中断进程在一个成比例的速率下与他的触摸设备相同

触摸屏Sink端

1. 有传感器可以产生原始的触摸数据
2. 有一个格式化器，可以将原始数据转换成标准的协议形式数据。
3. 可以将每个原始数据转换成标准数据之后传输到Source端。

当选择触摸屏幕时，Touch Source设备可以发起Output和Feature Reports, Touch Sink设备可以发起Input和Feature Reports。
一个Sink端的触摸屏通过AUX_CH传输触摸数据也可以通过I2C进行数据传输。需要保证触摸屏传输的数据支持HID协议规范。

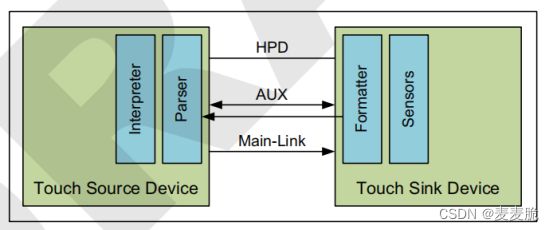

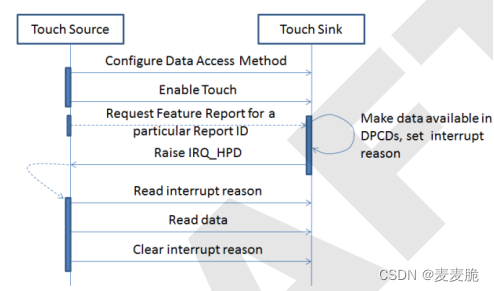

下图是Touch屏幕的Source端和Sink端的通信。

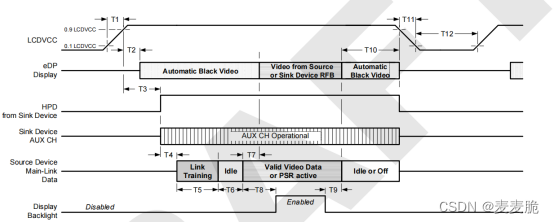

四、eDP电源开启顺序

1、首先使用的LCD背光需要的电源。该电源电压较大，通常为2-21V。
2、其次是通过对内存读取成功之后，开启LCD屏幕供电
3、HPD会从低电平变为高电平
4、eDP 的Sink端的AUX_CH通道开始进行DPCP和EDID的读取
5、Main-Link 开始传输显示数据
6、背光显示信号开启

五、eDP屏幕的自我检测信号

许多的TCON设备都有自我检测模式，可以帮助厂商识别显示故障屏幕。
LCD_Self_Test默认为0，当使能到1时，开启屏幕的自我检测。

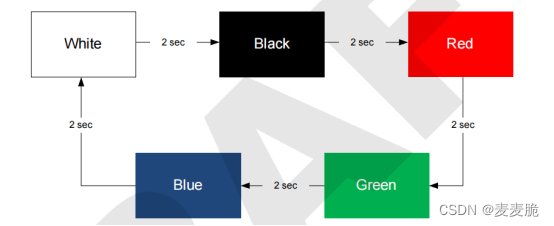

一个功能完整的显示屏，在启动自我检测的时候，会将下面的五种颜色进行循环播放一次，两种颜色之间的间隔为2sec。

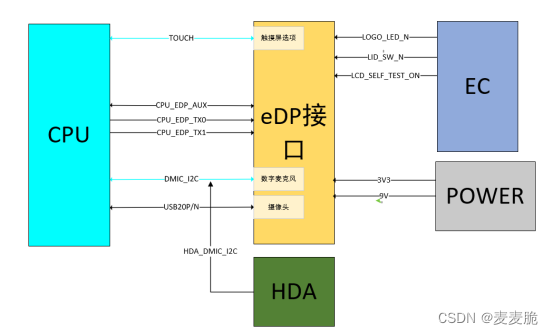

六、eDP Source端接口系统框图设计

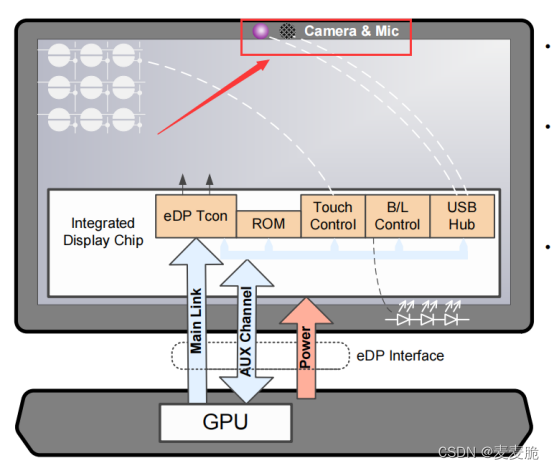

笔记本电脑的eDP屏幕整体框架

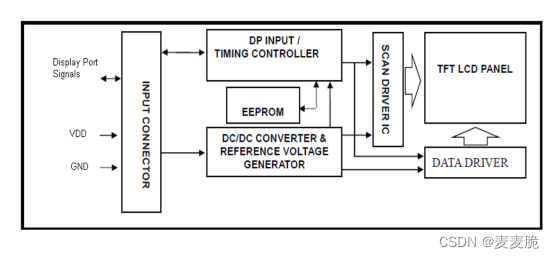

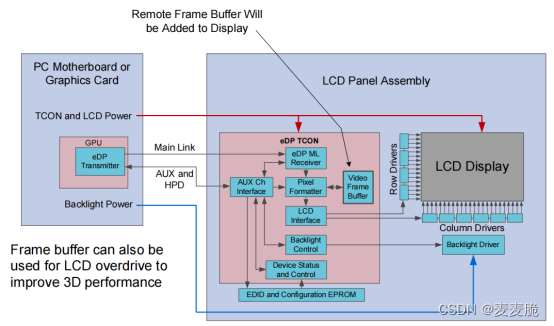

eDP Sink端的系统框图

七、eDP连接器引脚分配

eDP连接器的引脚分配图主要是20PIN、30PIN和40PIN的插座，通常用于笔记本电脑、平板电脑中，下面是集中接口的引脚分配图。

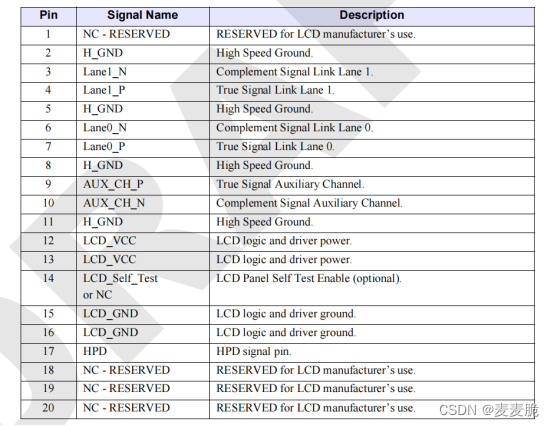

CCFL背光20引脚eDP引脚分配(1或2Lane的数据通道)

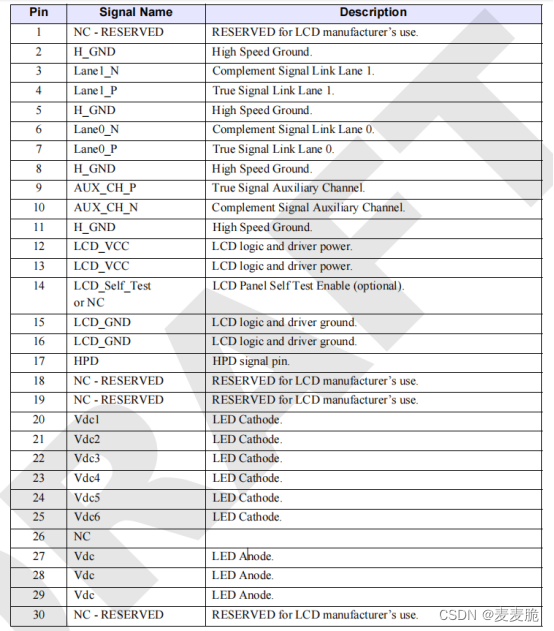

PCB板上没有LED驱动的LED背光30引脚eDP的引脚分配（1~2Lane的数据通道）

PCB板上有LED驱动的LED背光30引脚eDP的引脚分配（1~2Lane的数据通道）

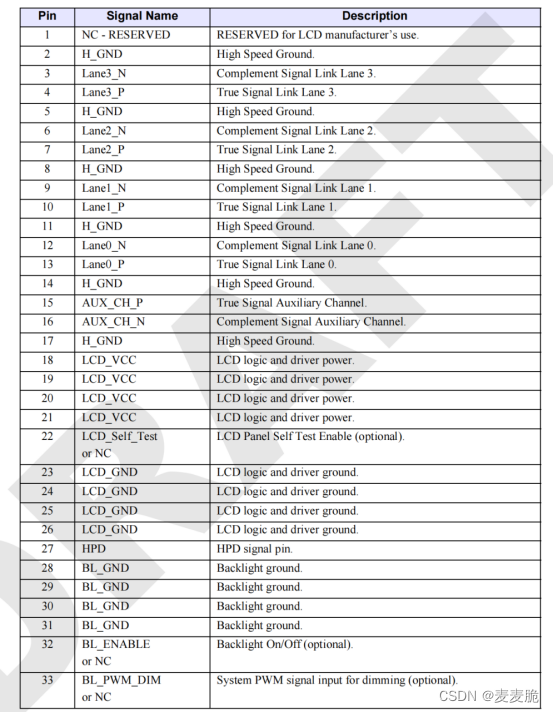

PCB板上没有LED驱动的LED背光40引脚eDP的引脚分配（4Lane的数据通道）

eDP Lane Rate/Count 支持像素的带宽

eDPLane数量和传输速率和像素带宽计算
比特率容量 = Link连接的速率 × Lane的数量 × 0.8 （8/10B的编码）
举例：2Lane 且传输速率为2.7GHz 的比特率容量：
比特率容量 = 2 × 2.7Gbps × 0.8 = 4.32Gbps

eDP的比特率传输带宽计算：
比特率传输带宽=像素时钟频率 x bpp
以1920x1080@60Hz计算，其像素时钟为148.5MHz（可以查询eDPv1.4协议的Table A-1表格），果传输像素单元为24bpp，则其
比特率传输带宽=148.5MHz24bpp=3.564Gbps
eDP的有效数据带宽计算：
有效数据带宽=Link连接的速率 x 0.8
有效数据带宽=5.4Gbps x 0.8 = 4.32Gbps
结论：所以单Lane的5.4Gbps就可以满足传输需求。
