通讯技术学习——三卫星通讯技术

一、卫星通信系统组成

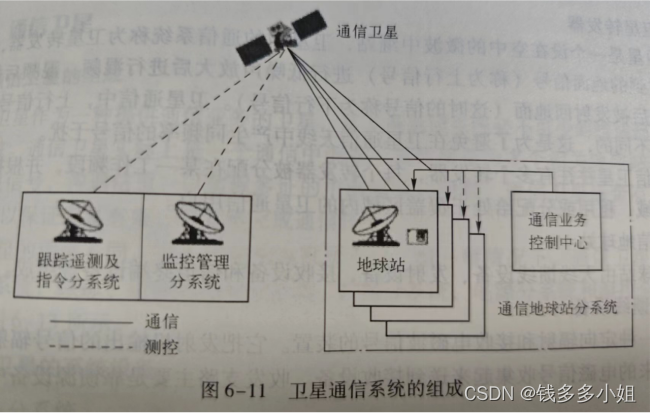

1.卫星通信系统：由通信地球站分系统（简称地球站）、通信卫星、跟踪遥感及指令系统和监控管理系统四大部分组成。

2.跟踪遥感及指令系统：对卫星上的运行数据及指标进行跟踪测量，控制其准确进入静止轨道上指定位置，并对卫星在轨道上的位置及姿态进行监视与控制。

3.监控管理系统：通信业务开通前和开通后对卫星通信的性能参数进行监测管理，以保证卫星正常运行和工作。

4.通信卫星：由天线分系统、通信分系统（转发器）、遥感与指令分系统、控制分系统和电源分系统组成。

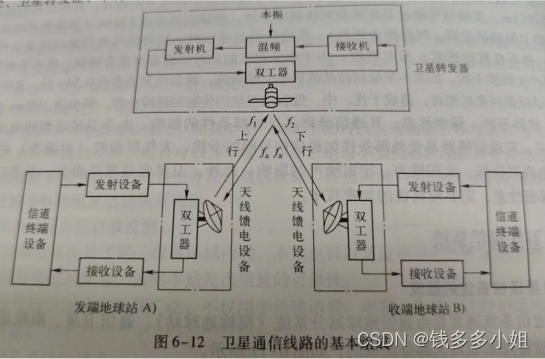

二、卫星通信线路

1.卫星转发器：功能，把收到的地面信号（称为上行信号）进行低噪声放大后进行混频，混频后信号经功率放大后被反射回地面（称下行信号）。

卫星通信中，上行信号与下行信号频率不同，这是为了避免卫星通信天线中产生同频率的信号干扰。

一个通信卫星往往配有多个转发器。

2.通信地球站：由天线馈线设备、发射设备、接收设备和信道终端设备组成。

a.天线馈线设备，即天线，定向辐射和接收电磁波信号。

b.发射设备，将信道终端设备输出的中频信号（70MHz+-18MHz）进行调制，然后转换成射频信号，并把这一信号的功率放大到一定值。

c.接收设备，将接收到的微弱的卫星信号进行低噪声放大，然后变频到中频信号（70MHz+-18MHz），供信道终端设备进行解调和其他处理。

d.信道终端设备：将用户设备通过传输线接口输入信号加以处理，使之成为适合卫星信道传输的信号形式。

三、通信卫星的系统设备

1.通信分系统：又称转发器，接收和放大地面信息，并将相应信息进行频率或波束转换后再发向地面指定地区。分为透明转发器和处理转发器两种。

2.天线分系统：承担通信卫星上所有信号接收和发射任务。包含全球波束天线、区域波束天线和点波束天线。

3.跟踪、遥测与指令分系统：监测卫星姿态与星内各部分工作状态（如电流、电压、温度、控制用气体压力等）信号，经电路处理后返回各项数据给地面TT&C站，再通过TT&C站对卫星工作状态进行指导。

4.控制分系统：机械装置、推进装置、散热装置等。

5.电源分系统：以太阳能电池与化学电池为主，正常情况下使用太阳能电池，卫星进入地球阴影后使用化学电池。

6.温控分系统：对卫星内部行波管功率放大器和电源部分进行、日凌星蚀时对卫星进行温度监测。将监测到的数据传回地面，由地面对数据进行分析，觉得是否对卫星进行温度控制。

温控分消极温控和积极温控两种，消极指用涂层、绝热和吸热等方法传导热量；积极指使用加热器、制冷器等。
