基于AD620与LM358的电压电流采集方案

一、数据采集要求

1.1 电流采集要求

压力传感器输入电流0-20mA,要求可全量程采集并采集精度不低于3%。

1.2 电压采集要求

三轴加速度传感器输入电压0-5V，要求可全量程采集并采集精度不低于3%。

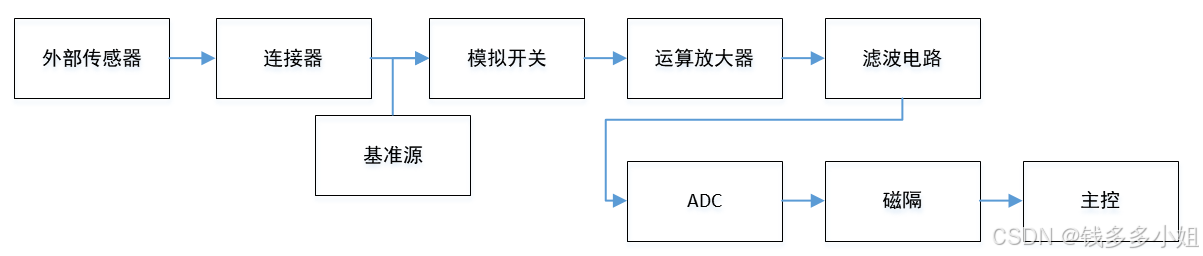

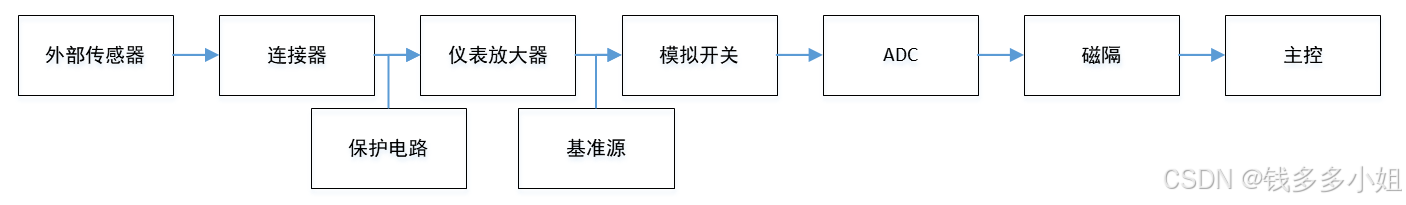

二、方案设计

根据数据采集要求进行方案设计。

2.1 电流调理及采样电路设计

2.2 电压调理及采样电路设计

三、电流调理及采样电路设计分析

3.1 AD620

对应2.1 电流调理及采集电路设计

3.1.1 芯片工作原理

由外部电阻设置增益，可设置增益范围为1到10,000。

3.1.2 芯片特性

AD620最大非线性精度40 ppm，最大偏移电压50µV，偏移漂移0.6µV/°Cmax，适用于精密数据采集系统。

3.1.3 典型电路及增益计算

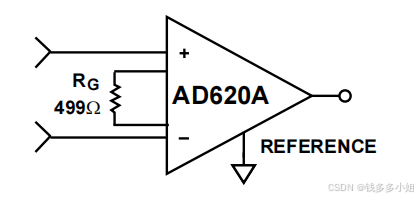

典型电路

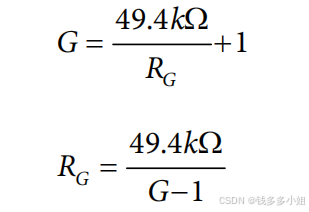

增益计算

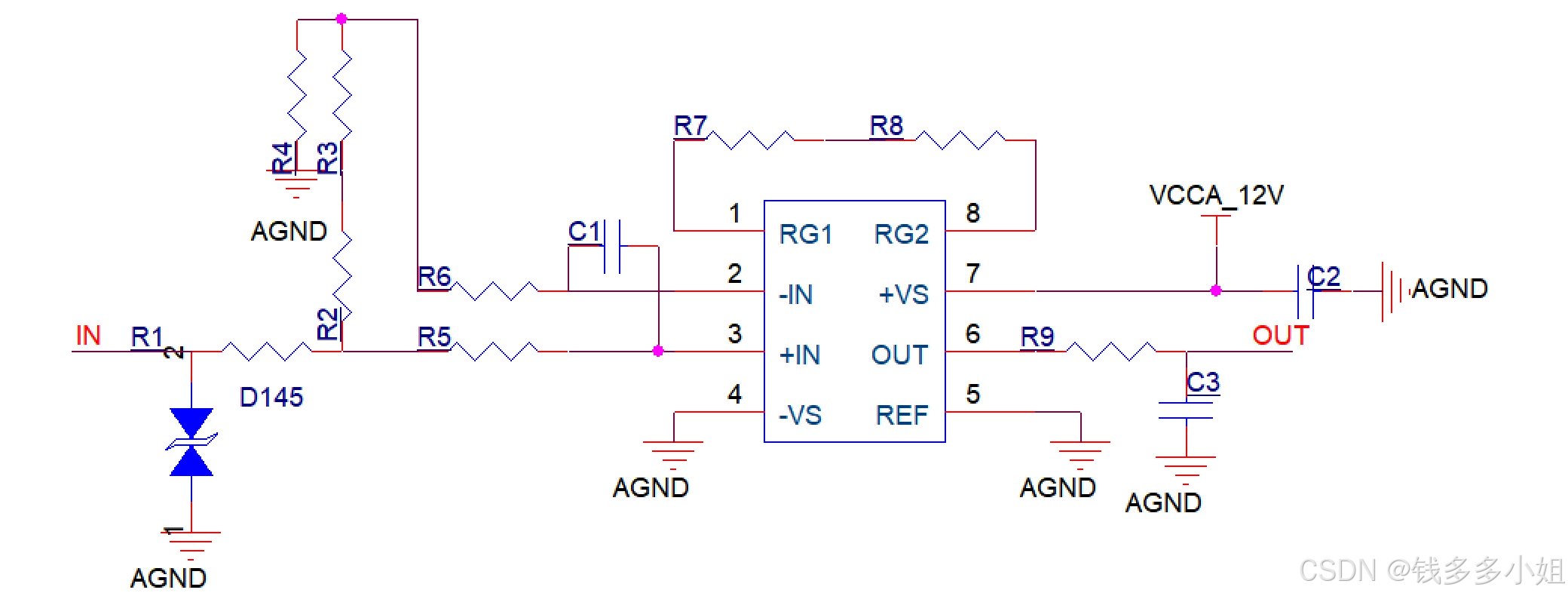

3.1.4 电路设计

R1//（R2+R3）//R4将电流输入转换为电压输入。

Vin=Iin*(R2+R3)

V-in=Iin*R4

V+in=Iin*(R2+R3+R4)

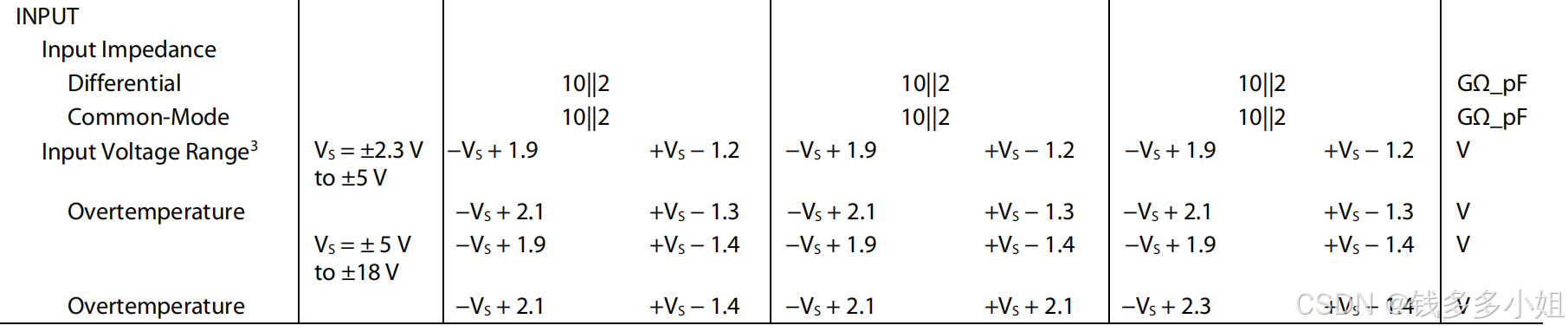

输入参数

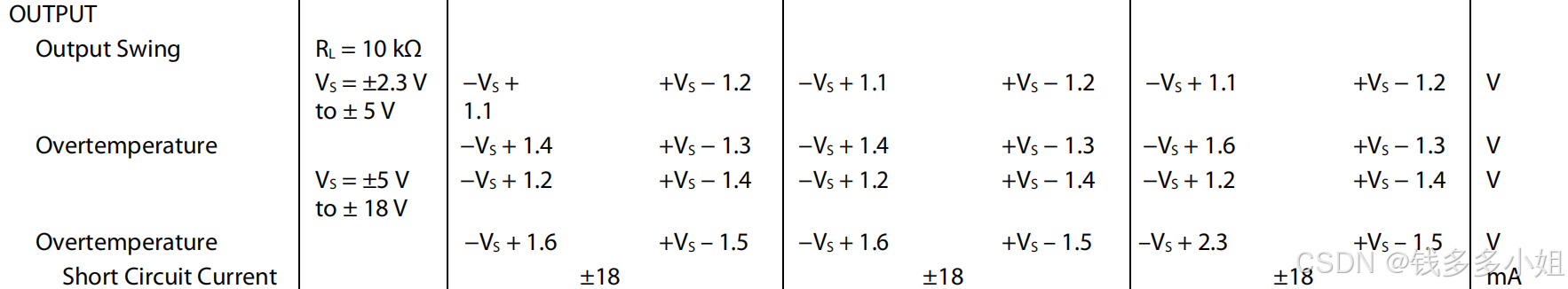

输出参数

根据手册提供的输入输出参数可知，V-in需要大于1.9V,Vout需要小于Vs-1.5V。

R4与RG参数选取时需要注意该处。

RG=R7+R8,决定增益倍数。

R9与C3构成RC滤波电路。截止频率计算：fc=1/(2ΠRC)

3.2 LM358

对应2.2 电压调理及采集电路设计

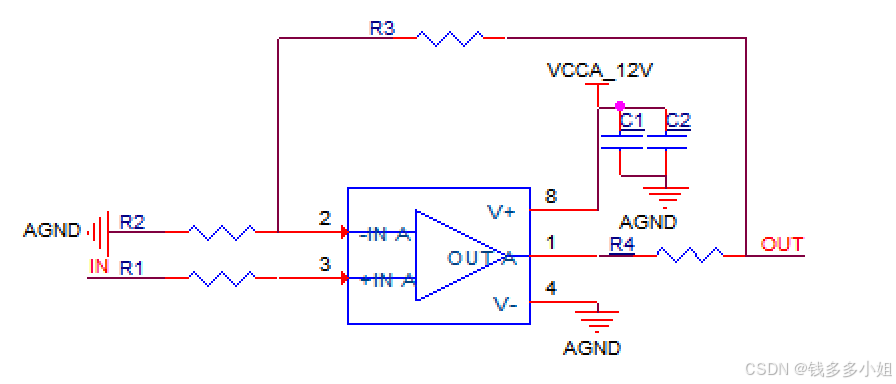

UO=UI(1+R3/R2)

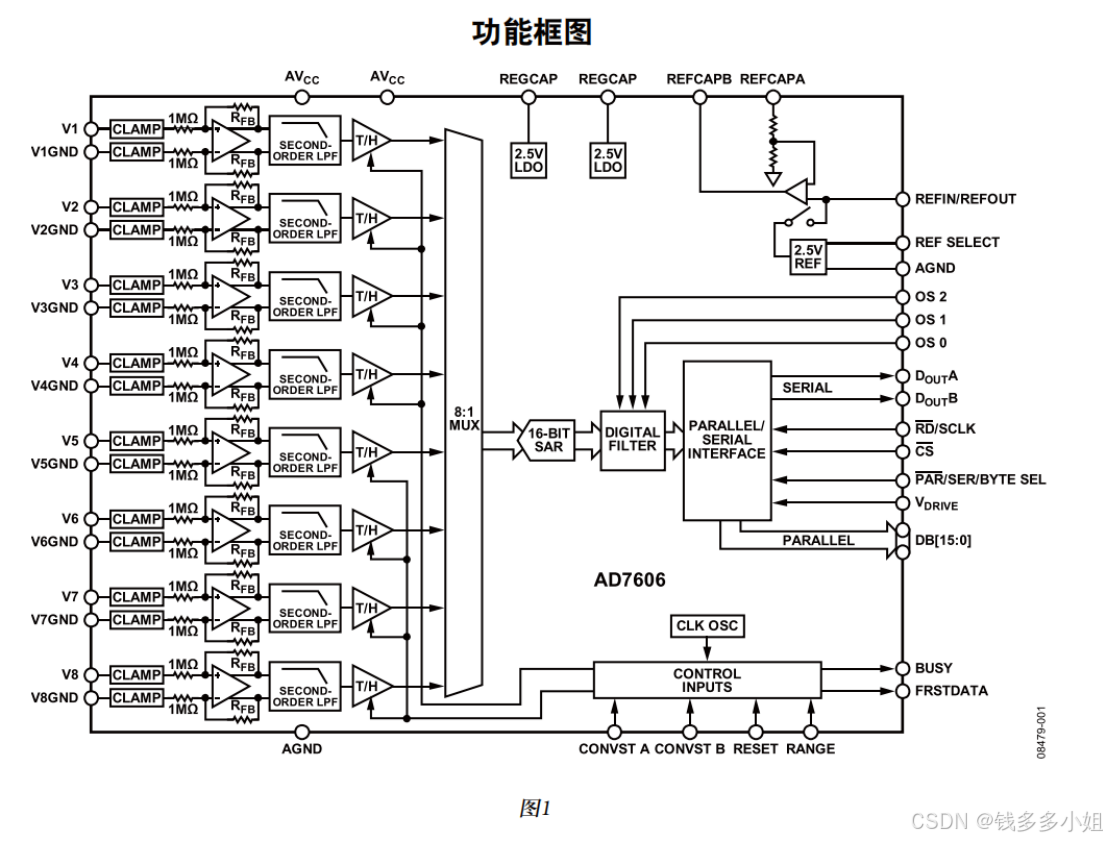

3.3 AD7606

3.3.1 芯片工作原理

该芯片可以实现由模拟量向数字量的转化。

工作原理：采样→保持→量化→编码。

同步八通道16位ADC，5V单模拟电源供电。

3.3.2 芯片电源

对应地引脚略。

3.3.3 芯片时钟

3.3.4 芯片输入输出

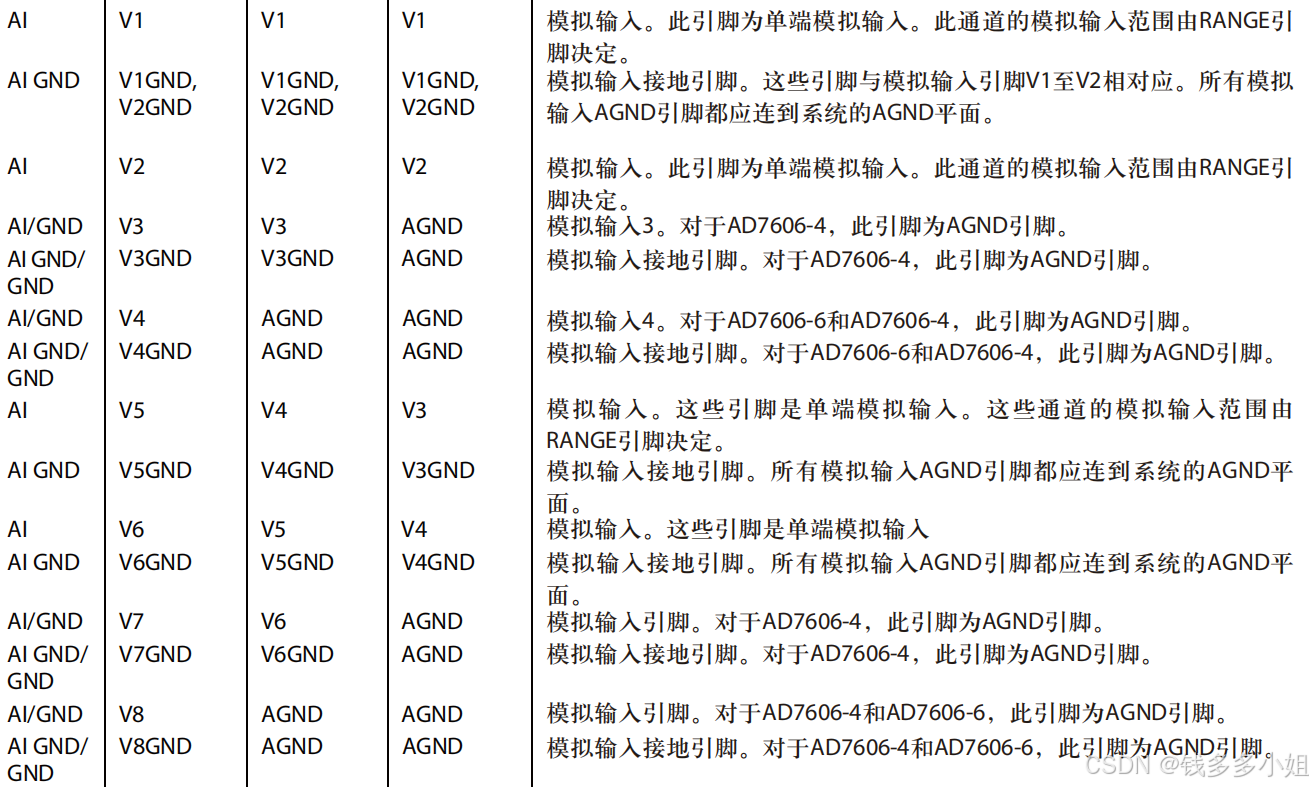

8通道输入及对应地引脚

串行输出

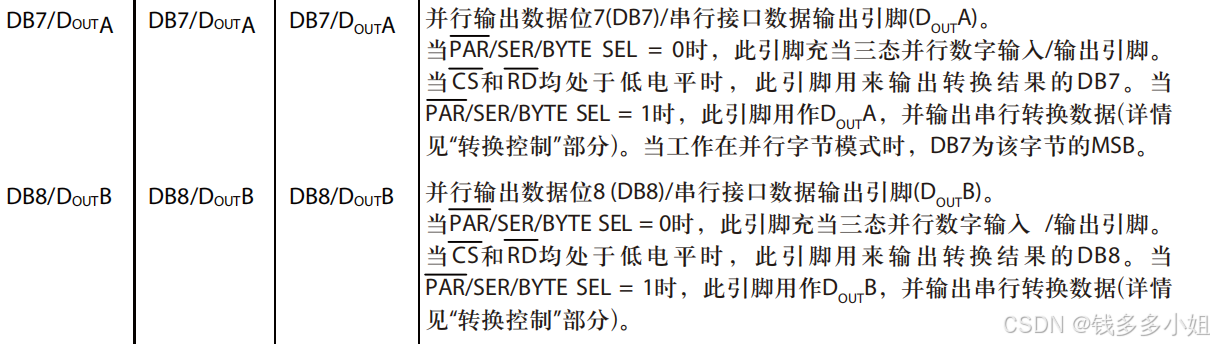

并行输出 DB[15:0]

3.3.5 控制引脚

3.3.5.1 电压选择控制

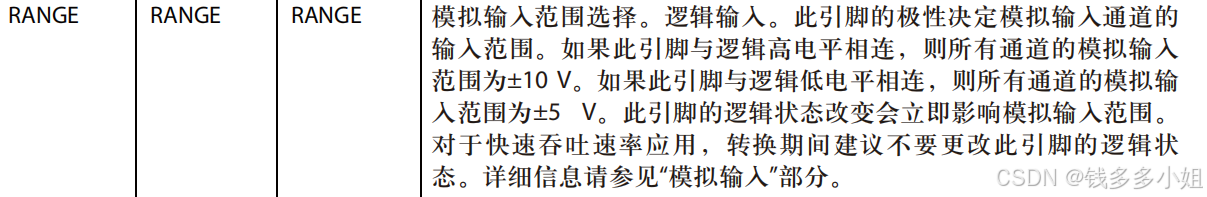

输入电压范围选择

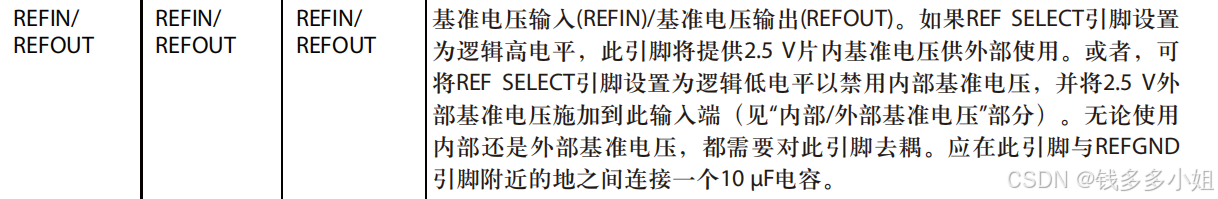

内外部参考电压选择，拉高，输入范围±10V，拉低，输入范围±5V。

3.3.5.2 输入控制

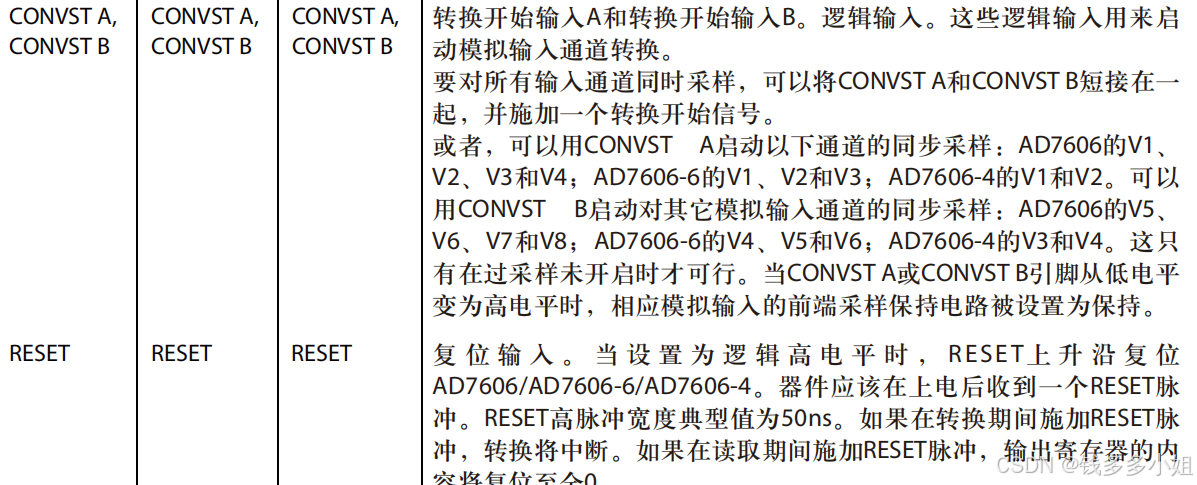

CONVSTA B转换启动信号，短接后所有通道同步采样，否则异步。

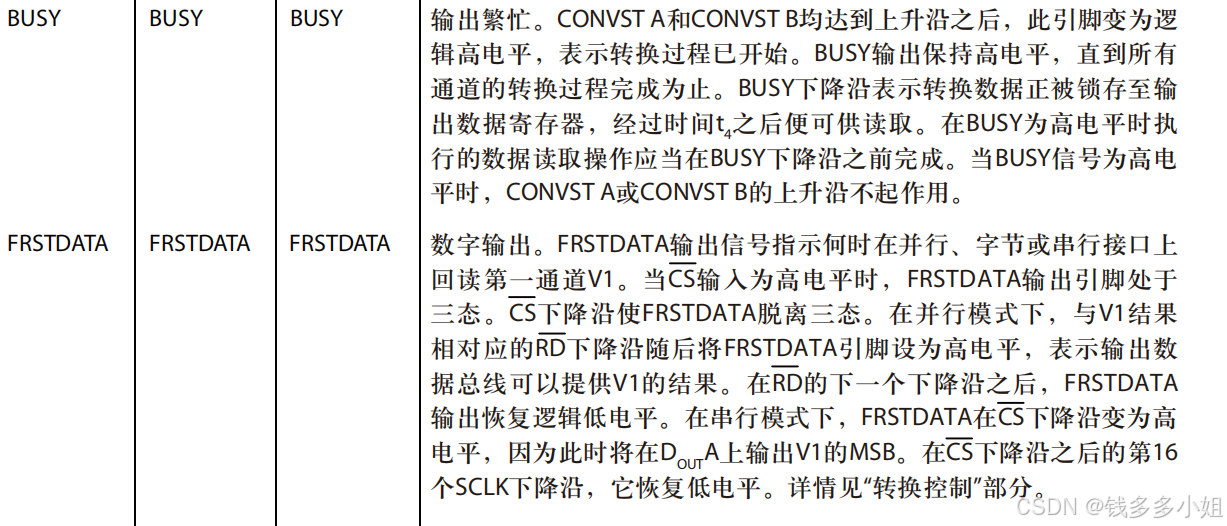

BUSY转换过程中拉高。

FRSTDATA：

转换过程中，

并行模式，在第1个数据位拉高；

串行模式，第1组数据过程中拉高；

字节模式拉高两个字节。

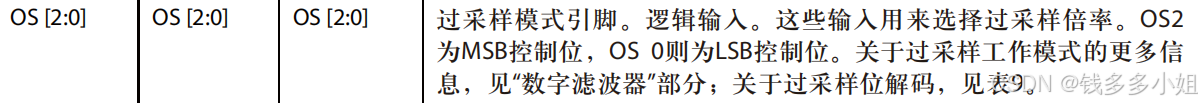

3.3.5.3 过采样控制

过采样倍率选择。

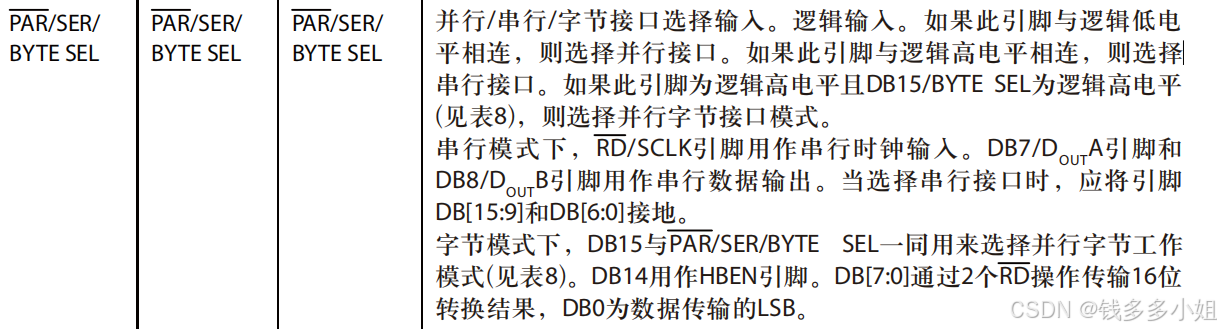

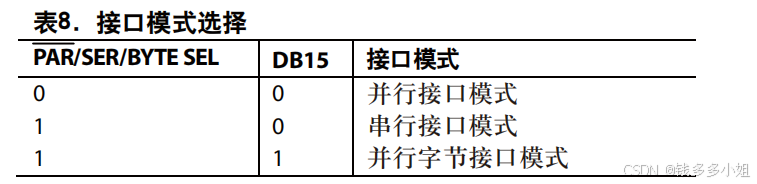

3.3.5.4 串并接口控制

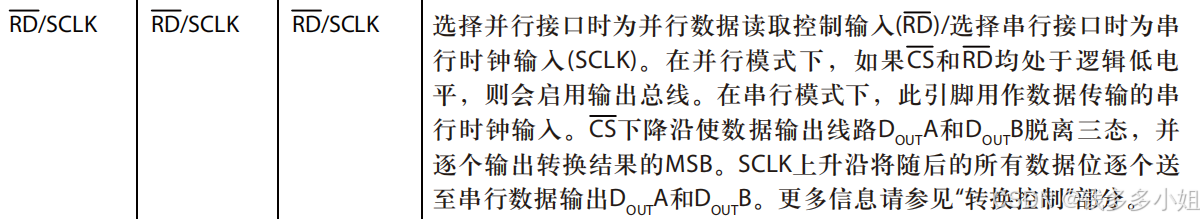

3.3.5.5 片选

CS片选。
