PCB工艺【PCB走线传输延迟篇】

文章内容会持续优化中，如有纰漏请读者在评论区指正，感激不尽

---

一、PCB走线延迟是什么

尽管信号在PCB上的传输速度很快，但是传输延迟依旧存在，值得我们去讨论；
一般认为传输延迟的经验值为 6mil/s 或者 6inch/ns （15.24 cm/ns）
1ps = 10^-12 s
1ns = 10^9 s
1inch =2.54 cm
信号在信号线中的传输速度:
$$x=\frac{C}{\sqrt{Er}}$$
C为信号在真空中的传播速度，约为3x10^8 m/s;
物理学中C取：2.99792458 x 10^8 m/s;
Er为PCB材料的相对介电常数，一般在4.2~4.7；

二、传输延迟在工程学上的应用

当信号在PCB上的走线延迟大于信号上升时间的20%左右的时候，一般任务这个信号属于高速信号，会产生信号反射问题（有明显的振铃现象）；

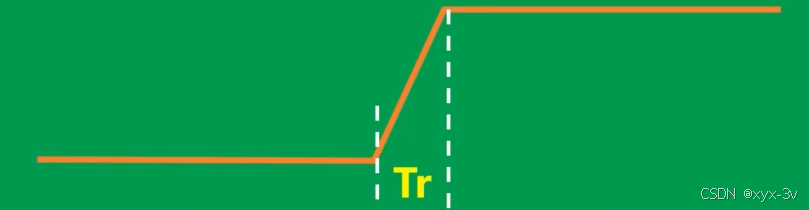

对于信号上升时间Tr = 1ns的信号，根据工程经验信号在PCB的信号线上存在的传输延迟15.24 cm/ns；
当传输延迟超过信号在PCB上的走线延迟大于信号上升时间的20%以上时，即Tr >= 0.2 ns，此时PCB信号走线大于3cm；
当传输延迟过大时，外围电路此时需要做阻抗匹配；
常见的阻抗匹配方法是在信号的传输端接上一个电阻；

总结

简单介绍了传输延迟的理论基础；
简单介绍了传输延迟在工程学上的应用；
