前面刚聊了锂电池的充电器设计,那么这里谈到单片机的供电系统,当然是要使用锂电池来供电,目前TB锂电池最多的就是18650和3.7V锂电池上文贴出来图片那种

18650输出电压再3.2-3.7左右,串联两个就有7V左右的电压,串联连接3个,就可以将近达到10V。

虽然一节18650电池和单纯的3.7V直接给单片机供电也是足够的,单片机的逻辑驱动是CMOS电平的,但是目前使用过程中,还是会出现,使用TTL电平的外设器件,或者基于单片机的小车,7V或者10V的电压供应肯定效果会更好。

所以这篇文章主要分享一些简单的稳压芯片使用方法

参考文献地址

AMS1117

5V至3V线性稳压器;可在低至1V的压差下工作;输出电流1A

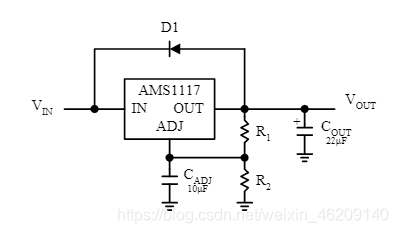

以下为此芯片数据手册上提供的参考经典电路

图一

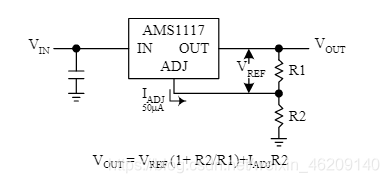

下图为 基本可调调节器 电路,可人为的改变 R1 和 R2 的数值来改变输出的电压

图2基本可调调节器

L1117

和AMS1117物理特性差不多

直接分享一些经典应用

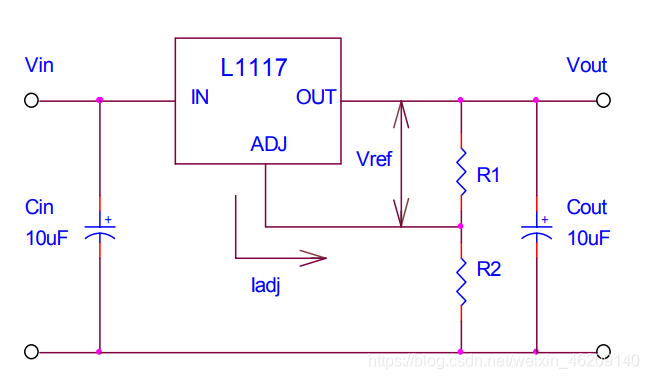

基本可调稳压电路

图3
上图中,输入端CIn,此电容为选加电容,如果L1117离输入端的滤波电容布局比较近,则可以不添加此电容;

输出端的Cout为必选电容,若想保证输出稳定,则需选择10uF的电容;

Vout端的输出电压计算公式同上;

基本固定输出稳压器电路

3.3V输出固定电路,没什么可说的。

图4

基本固定输出稳压器电路

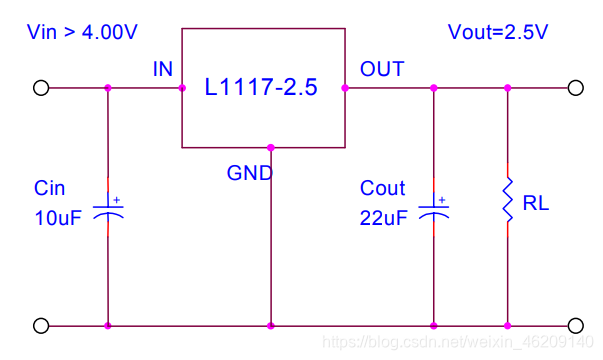

2.5V输出固定电路
图5

基本固定输出稳压器电路

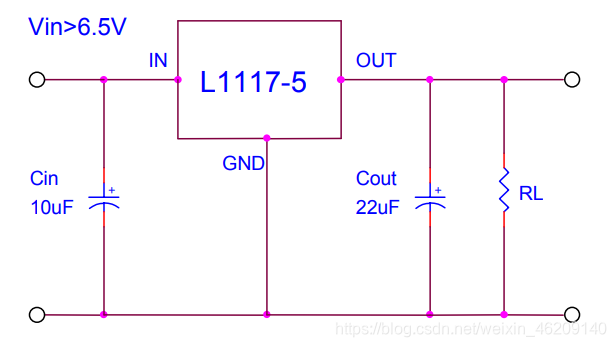

5V输出固定电路

图6

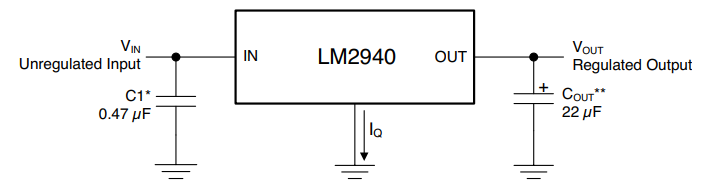

LM2940

输入电压范围 6 V - 26 V;

输出电流大小为 1 A 时的压差为 0.5 V;

输出电流超过 1 A;

直接放应用示意图

简化示意图
