【笔记分享】直流5V升12V - 开关电源BOOST升压原理

博主分享自己的学习笔记,并欢迎大家进行交流分享,聚焦于知识的共享与互动。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

自己学习笔记分享,欢迎交流分享。

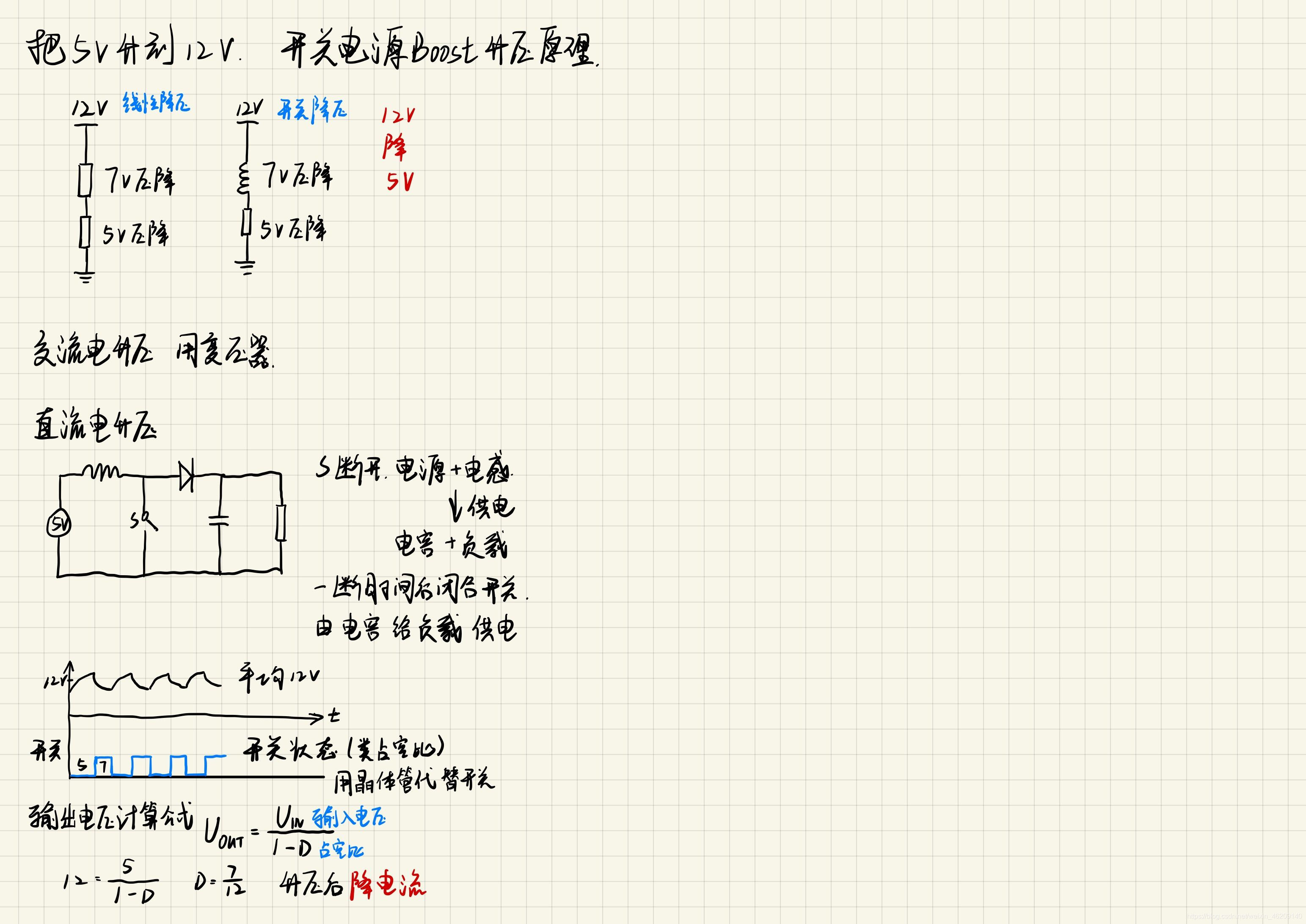

开关电源BOOST升压原理

要将5V12V建议直接使用DC/DC升压芯片来完成,目前国产的电源芯片做的比较好,性能也不差,所以今天推荐一款国产小体积、小封装、外设电路简单的升压芯片SX1308。文件内容是介绍如何应用SX1308来进行升压设计。 以下是内容部分展示(文件内容中有图片,下载后可查看) 电压稳定,最大输出电流不低于1A。 ▲ 大电流DC-DC升压电路。 上图所示电路的输入电压为5V,输出电压为12V,输出电流不低于1A。图中的XL6009是一款常用的大电流DC-DC升压IC,其推荐工作电压为5~32V,输出电压最高为35V,内置功率MOSFET的开关电流可达4A,开关频率为400KHz。 XL6009的②脚为使能控制端,该端悬空时为高电平,此时整个电路处于正常工作状态;当②脚为低电平时,XL6009内部电路关闭,此时整个升压电路停止工作,输出端无电压输出,故在XL6009的②脚加一个小的拨动开关即可控制整个升压电路的工作与否。 本电路的输出电压由电阻R1和R2决定,改变R1或R2的阻值即可调整输出电压。当R1和R2采用图示数值时,输出电压为固定的12V。图中的电阻R2阻值为10.33KΩ,实际中没有标称值为10.33KΩ的电阻,可以选用标称值为10KΩ和330Ω的电阻串联。 ▲ TO263-5封装的XL6009。 ▲ 贴片电感。 制作时,电感L可选用47μH的贴片功率电感,VD选用整流电流为3A的1N5822肖特基二极管。
