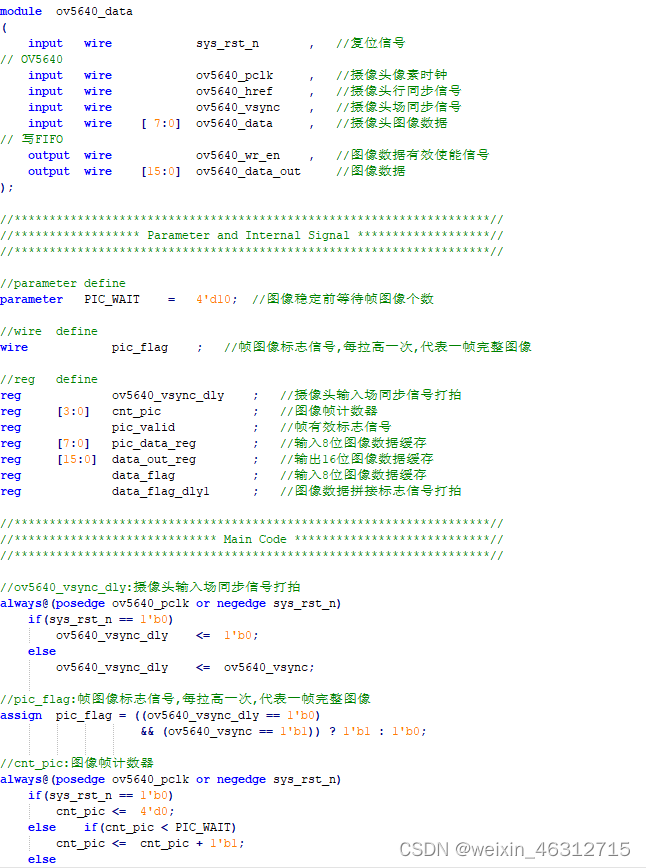

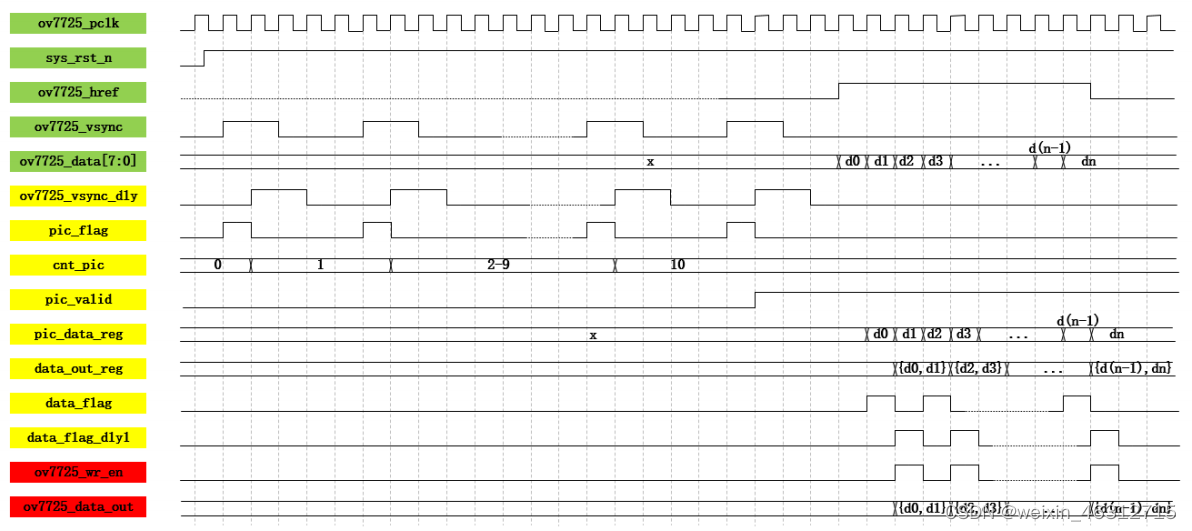

ov5640_top中的ov5640_data代码结合仿真波形理解

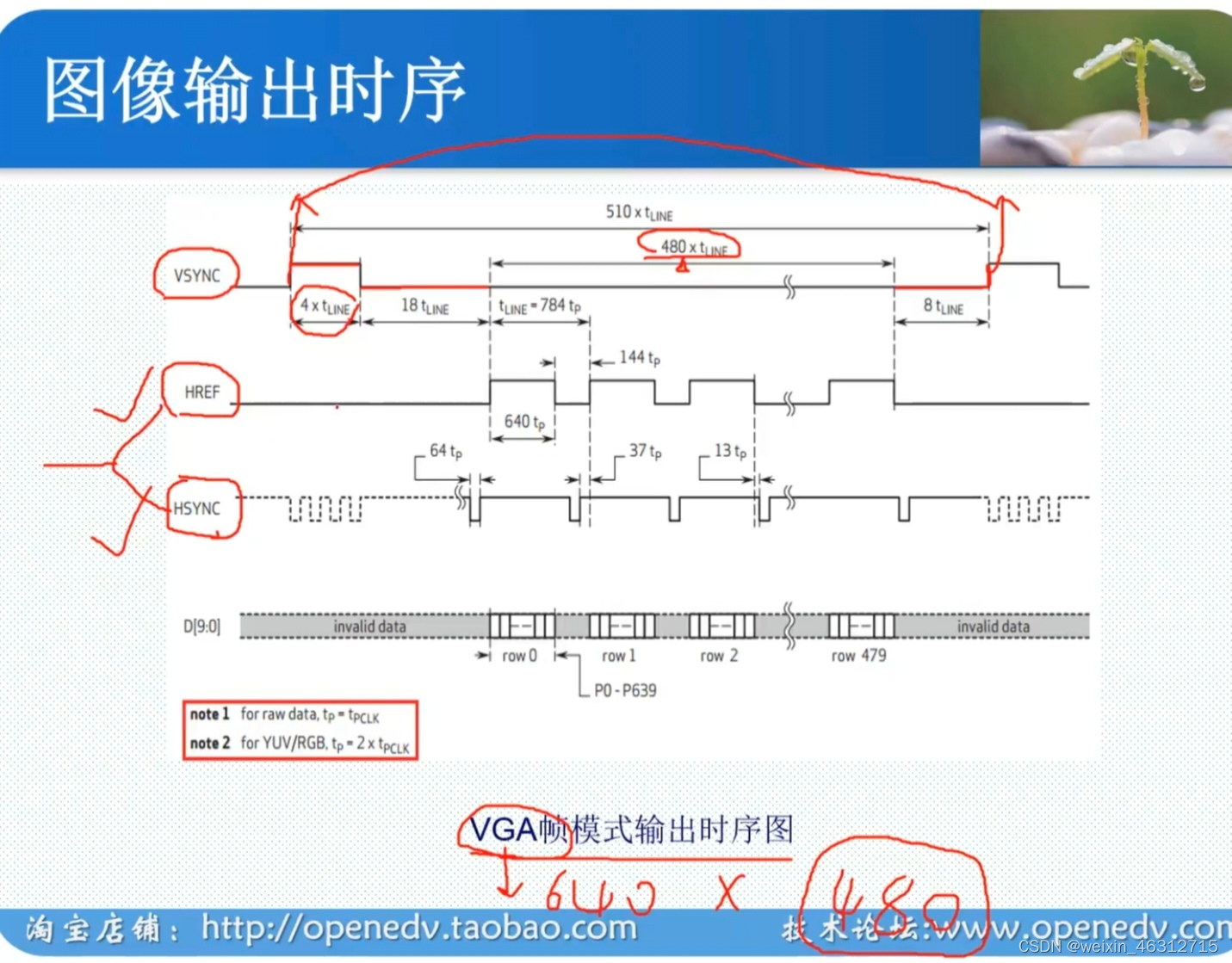

 在场有效信号的期间，就能写入一个完整的图像数据（一帧图像）。而href行同步信号跟hsync行同步信号不一样，href是指真实有效的行信号，而且是高电平有效（在href高电平期间完全对应着图像的行数据）。


 ov5640的pic_flag为一帧图像结束标志（通过场有效信号打拍，从而得到一个时钟的高电平）。

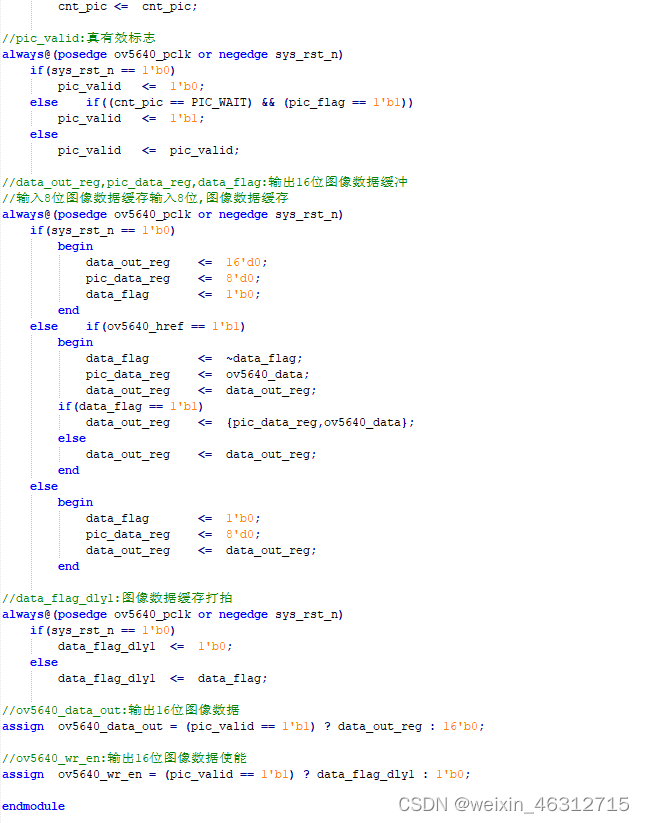

系统上电后，摄像头刚采集的前几帧图像数据不太稳定，根据手册要求要先舍弃前 10 帧图像，之后的图像才能用于显示。为了前 10 帧图像，需要声明一个帧图像计数器 cnt_pic 来对输入图像帧数进行计数。当计数到10且帧图像结束标志pic_flag拉高，真正的帧有效标志信号pic_valid才拉高（代表之后的图像都能正常显示了）。



仿真文件
