动态比较器噪声仿真

记录一下自己在IC618进行动态比较器噪声仿真的过程。

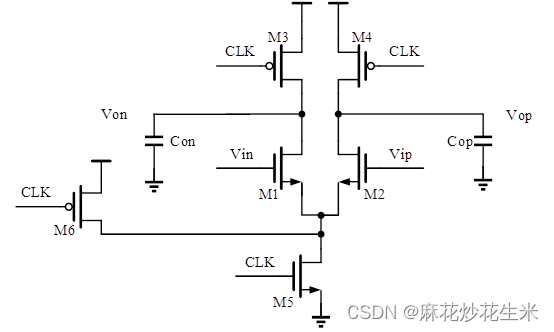

 按照17年ISSCC搭建了一个类似于双尾比较器的结构。分为输入级和输出级。

由以上结构推导分析第一级预放大器的增益：

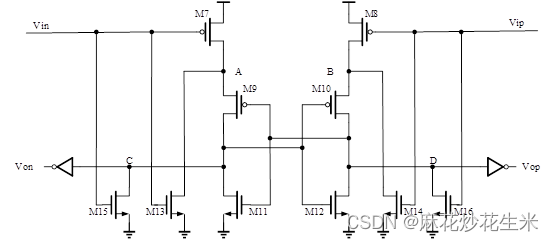

第二级动态锁存器结构如上图所示：

第一级预放大的结果输入第二级的动态锁存器中，M7和M15构成了一个ClassAB级放大器，作用于C点试图满足M12的阈值电压开启。M7和M13构成另一个ClassAB级放大器，作用于A点试图满足M9的阈值电压开启。

由于AB两个点是充电，所以M7,M8的尺寸需要做大，来满足M9,M10的导通条件。减小M15,M13,M14,M16的尺寸，以和M7,M8形成较大的比值。增加LATCH的宽长比，减少过驱动电压使得电路输出摆幅更大。

噪声仿真

PSS+Pnoise

LATCH是时变系统，受时钟影响，输入噪声的仿真不能用.noise进行仿真，采用spectre里面的tran中的transient noise option 进行仿真。由于噪声是一个随机过程，其瞬时幅值不可预测，但是总幅值服从高斯分布。对输入信号进行扫描，误码率可以反应噪声幅值大于输入的概率，也可以认为是噪声幅值的误差函数。

除了以上码率的计算方式以外，还可以使用PSS+Pnoise的方式进行仿真。一、首先给动态比较器加一个实际的工作频率时钟。二、再给输入端加入一个DC差值（100uV）；三、设置PSS，Pnoise仿真；四、Pnoise计算出输出积分噪声；五：输出噪声除以Gain（500），得到输入噪声。

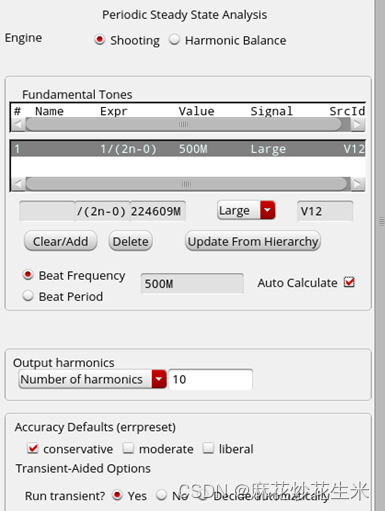

PSS的设置如下：

工作频率为500M的时钟，所以这里时钟为Auto Calculate的500M。

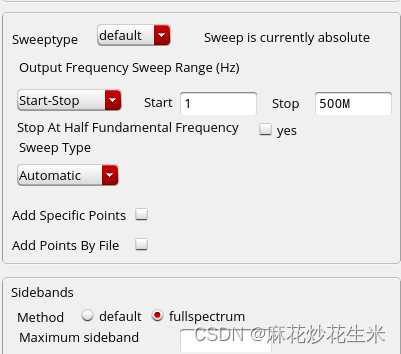

Pnoise设置如下：

上面的noise设置完成后就可以进行仿真，完成后用下面表达式进行积分（表达式中fs/2要替换成数值）fs为比较器的工作时钟：
pow(integ(pow(clip(getData("out" ?result "pnoise_sample_pm0") 1 fs/2) 2)) 0.5)

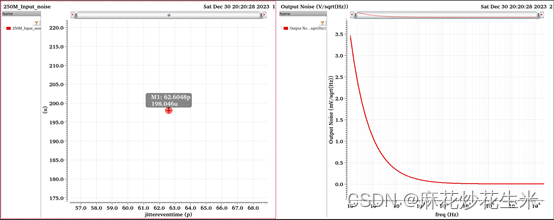

这里设置的积分噪声是从1到500M，但在计算积分表达式时，只需要积分到250M。同时阈值电压设置为50mV对应输入100uV的输入，得到增益为500。该方法计算出来的等效输入噪声为198uV。

trans-noise

LATCH是时变系统，受时钟影响，输入噪声的仿真不能用.noise进行仿真，采用spectre里面的tran中的transient noise option 进行仿真。由于噪声是一个随机过程，其瞬时幅值不可预测，但是总幅值服从高斯分布。对输入信号进行扫描，误码率可以反应噪声幅值大于输入的概率，也可以认为是噪声幅值的误差函数。

对Transient Noise设置Noise Fmax为100G进行误码率统计，再输入matlab分析。

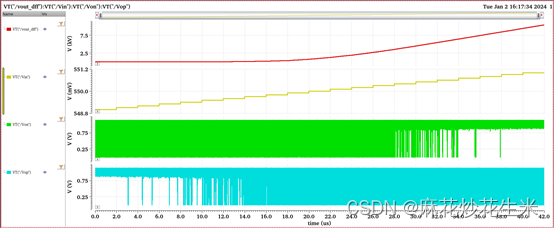

Vip输入信号为549.0到551.0mV之间，间隔0.1mV的斜坡信号，每个信号统计一千次，单次比较时间为2ns，单输入保持时间为2us。统计每个输入对应的码字次数。

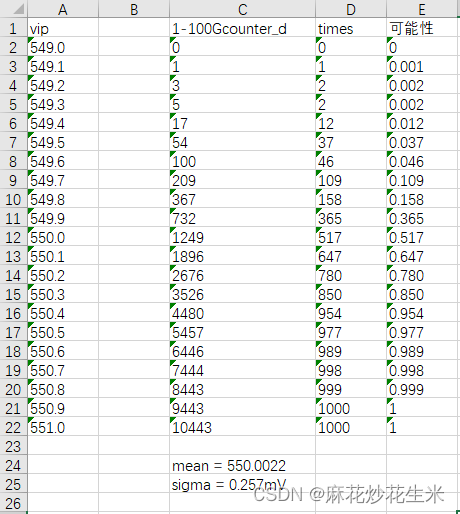

计算得到噪声为257uV。

两个噪声相差较小，互相验证。

问题：

PSS+Pnoise的积分噪声区间为什么是Fs/2？

有说是因为再Pnoise中将频带外的噪声给折叠出去了，具体原因不是很懂。
