SAR ADC系列4——比较器的Transient noise仿真--等效输入噪声

仿真出等效输入噪声

1. 加一个快于实际工作的时钟频率；

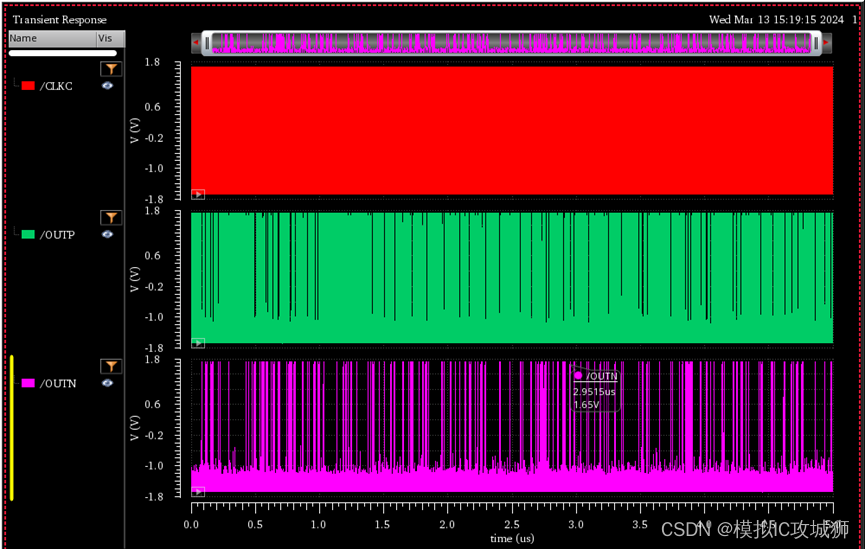

2. 在输入端加一个DC的差（比如一端是0.5VDD，另外一端加0.5VDD+0.2MV)计算仿真时间内的correct counting number，比如时钟频率是200MHz，仿真时间是5us，那么应该是1000个counts；用公式xmax(cross(v(“/OUTN” ?result “tran”) 1.2 0 “falling” t “cycle” nil) 1)，意思是统计OUTN端口输出下降沿的数量，即比较出错的数量。
3. 扫描不同的输入DC差之下，正确的counts的数量（比如输入差是0.1mV，0.2mV，0.3mV等);
4. 当正确的counts数量大约是84%的时候，我们认为此时的input差就是一个sigma（50%+0.5*68%=84%)；也就是对于一个input referred noise sigma.
