验证74LS181运算和逻辑功能 HNUST【计算机组成原理】(2024)

1.实验目的

1. 掌握算术逻辑单元（ALU）的工作原理；
2. 熟悉简单运算器的数据传送通路；
3. 画出逻辑电路图及布出美观整齐的接线图；
4. 验证4位运算功能发生器(74LS181)组合功能。

---

2.实验原理

ALU能进行多种算术运算和逻辑运算。4位ALU-74LS181能进行16种算术运算和逻辑运算。功能表如下：

方式	M = 1 逻辑运算	M = 0算术运算
S3 S2 S1 S0	逻辑运算	CN=1 (无进位)	CN =0 (有进位)
0  0  0  0	F=/A	F=A	F=A加1
0  0  0  1	F=/(A + B)	F=A + B	F=(A + B) 加1
0  0  1  0	F=(/A ) B	F=A + /B	F=( A + /B )加1
0  0  1  1	F=0	F=负1（补码形式）	F=0
0  1  0  0	F=/(A B)	F=A加A ( / B)	F=A加A / B加1
0  1  0  1	F=/B	F=(A + B) 加A / B	F=(A + B)加A / B加1
0  1  1  0	F=A  B	F=A减B减1	F=A减B
0  1  1  1	F=A/B	F=A (/ B)减1	F=A (/ B)
1  0  0  0	F=/A +B	F=A加A B	F=A加A B加1
1  0  0  1	F=/( A  B)	F=A加 B	F=A加B加1
1  0  1  0	F=B	F=( A + /B )加A B	F=( A + /B )加A B加1
1  0  1  1	F=AB	F=AB减1	F=AB
1  1  0  0	F=1	F=A加 A	F=A加 A加1
1  1  0  1	F=A + /B	F=(A + B) 加 A	F=(A + B) 加 A加1
1  1  1  0	F=A + B	F=(A + / B) 加 A	F=(A + / B) 加 A加1
1  1  1  1	F=A	F=A 减1	F=A

(上表中的“/”表示求反)

ALU-74LS181引脚说明：M=1 逻辑运算，M=0算术运算。

引  脚	说        明
M 状态控制端	M=1 逻辑运算；M=0算术运算。
S3 S3 S1 S1运算选择控制	S3 S3 S1 S1决定电路执行哪一种算术
A3 A2 A1 A1	运算数1，引脚3为最高位
B3 B2 B1 B0	运算数2，引脚3为最高位
Cn  最低位进位输入	Cn =0 有进位；Cn =1 无进位；
Cn+4本片产生的进位信号	Cn+4=0 有进位；Cn+4=1 无进位；
F3 F2 F1 F0	F3 F2 F1 F0运算结果，F3为最高位

---

3.实验内容

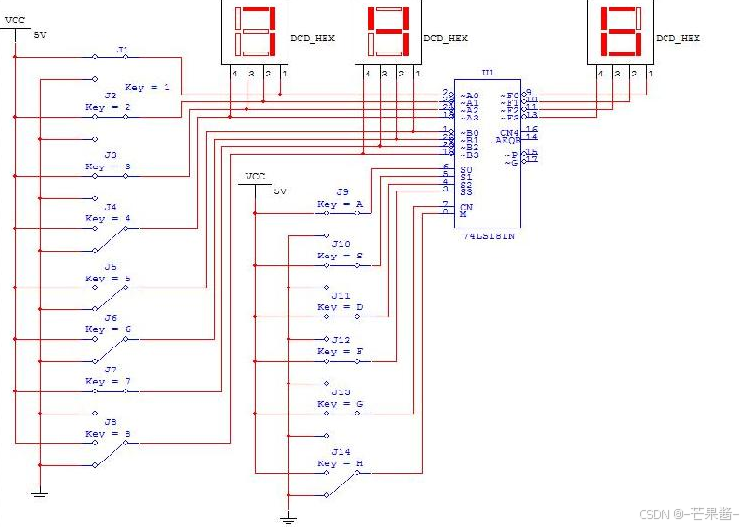

电路如图2-1所示。

图2-1 4位ALU验证电路示意图

验证74LS181型4位ALU的逻辑算术功能，填写下表：

S3 S2 S1 S0	数据1	数据2	算术运算（M=0）		逻辑运算（M=1）
			CN=1 (无进位)	CN =0 (有进位)
0  0  0  0	AH	5H	F=AH	F=BH	F=5H
0  0  0  1	AH	5H	F=FH	F=0H	F=0H
0  0  1  0	AH	5H	F=AH	F=BH	F=5H
0  0  1  1	AH	5H	F=FH	F=0H	F=0H
0  1  0  0	FH	1H	F=DH	F=EH	F=EH
0  1  0  1	FH	1H	F=DH	F=EH	F=EH
0  1  1  0	FH	1H	F=DH	F=EH	F=EH
0  1  1  1	FH	1H	F=DH	F=EH	F=EH
1  0  0  0	FH	FH	F=EH	F=FH	F=FH
1  0  0  1	FH	FH	F=EH	F=FH	F=FH
1  0  1  0	FH	FH	F=EH	F=FH	F=FH
1  0  1  1	FH	FH	F=EH	F=FH	F=FH
1  1  0  0	5H	5H	F=AH	F=BH	F=FH
1  1  0  1	5H	5H	F=AH	F=BH	F=FH
1  1  1  0	5H	5H	F=4H	F=5H	F=5H
1  1  1  1	5H	5H	F=4H	F=5H	F=5H

---

4.实验结果

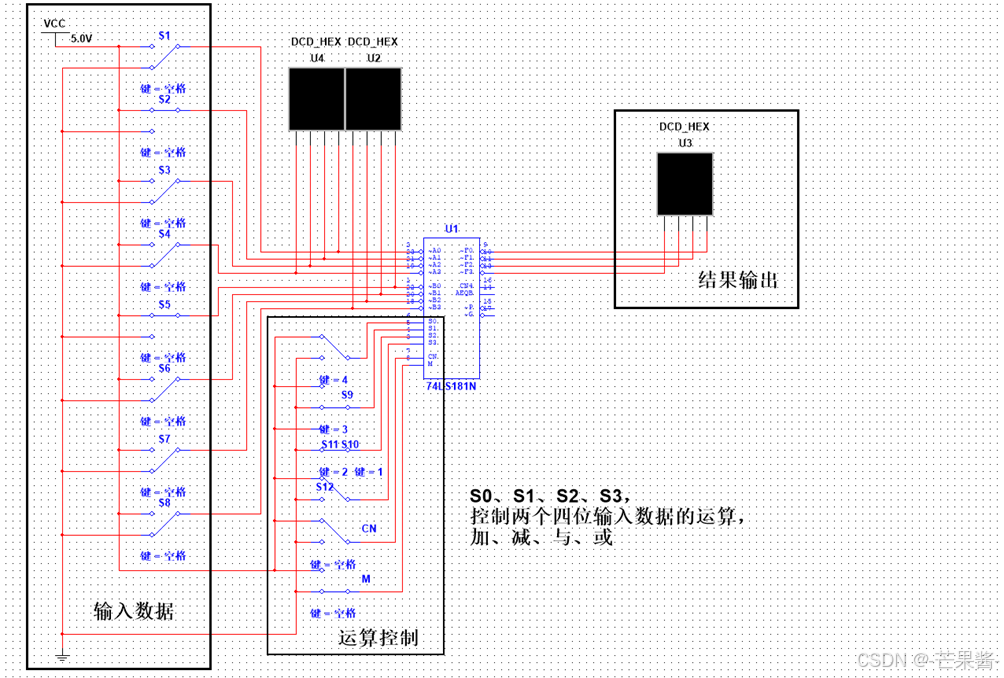

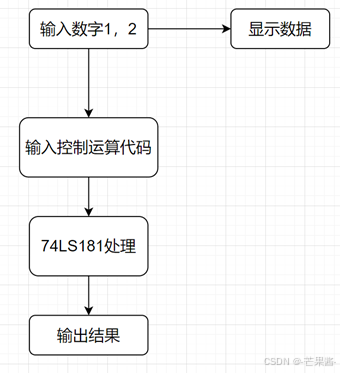

流程图 设计图

实验结果与分析 验证74LS181型4位ALU的逻辑算术功能，如下表： S3 S2 S1 S0 数据1 数据2 算术运算（M=0） 逻辑运算（M=1） CN=1 (无进位) CN=0 (有进位) 0  0  0  0 AH 5H F=AH F=BH F=5H 0  0  0  1 AH 5H F=FH F=0H F=0H 0  0  1  0 AH 5H F=AH F=BH F=5H 0  0  1  1 AH 5H F=FH F=0H F=0H 0  1  0  0 FH 1H F=DH F=EH F=EH 0  1  0  1 FH 1H F=DH F=EH F=EH 0  1  1  0 FH 1H F=DH F=EH F=EH 0  1  1  1 FH 1H F=DH F=EH F=EH 1  0  0  0 FH FH F=EH F=FH F=FH 1  0  0  1 FH FH F=EH F=FH F=FH 1  0  1  0 FH FH F=EH F=FH F=FH 1  0  1  1 FH FH F=EH F=FH F=FH 1  1  0  0 5H 5H F=AH F=BH F=FH 1  1  0  1 5H 5H F=AH F=BH F=FH 1  1  1  0 5H 5H F=4H F=5H F=5H 1  1  1  1 5H 5H F=4H F=5H F=5H

小结与心得体会     题目的最大的问题在与理解各个接口的含义，当了理解各个接口的含义，只需要连接好电路，按照功能表进行操作，同时做好这个题目也为后面的实验打好了基础，主要是帮助了解74LS181的使用。

 5.下载电路文件(Github)

MGJ520/IHNUST_PrinciplesofComputerComposition: 湖南科技大学计算机组成原理课程设计题目/Hunan University of Science and Technology Computer Composition Principles Course Design Topics (github.com)
