模电_第二章_半导体二极管

本文详细介绍了发光二极管的特点、判断极性方法,二极管分类及其单向导电性,包括伏安特性与齐纳二极管(稳压管)的应用。深入探讨了稳压电路、开关电路、整流电路(如半波与桥式整流)以及限幅电路(串联与并联)的实例。适合理解二极管原理和电路设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基础

发光二极管

特点:

  1. 有很多外形、尺寸、亮度、颜色选择;
  2. 有正极和负极之分;
  3. 透明。

导通管压降的影响因素:

  1. 发光颜色;
  2. 发光材料的体积和尺寸;
  3. 发光频率。

如何判断发光二极管的正负极:

  1. 管脚的长度;
  2. 电极大小;
  3. 外形切口位置;
  4. 万用表测量。

二极管分类

按照结构分: 点接触型,面接触型,平面型;

按照用途分:检波管、稳压管、整流管、开关管…;

按照材料分:硅管、锗管;

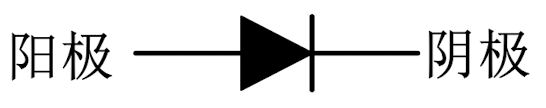

单向导电性

请添加图片描述

  1. 正偏:高电位接阳极,低电位接阴极,二极管导通;导通电阻受温度影响。
  2. 反偏:高电位接阴极,低电位接阳极,二极管截止;
  3. 对于理想二极管,导通时。管压降为0V;
  4. 对于实际二极管,导通时,硅管管压降为0.7V,锗管管压降为0.2V,LED管压降为1.8V~3.6V(因色而异)。

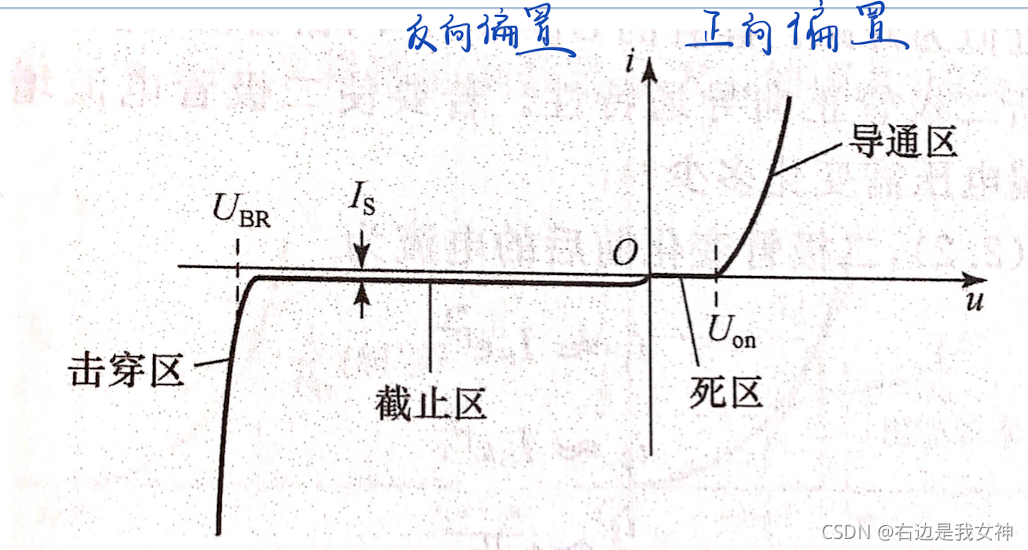

伏安特性曲线

请添加图片描述
死区: 0 ≤ u ≤ U o n 0\le u\le U_{on} 0uUon U o n U_{on} Uon称为开启电压。
导通区: u ≥ U o n u\ge U_{on} uUon
截止区: U B R ≤ u ≤ 0 U_{BR}\le u\le 0 UBRu0
击穿区: u ≤ U B R u\le U_{BR} uUBR

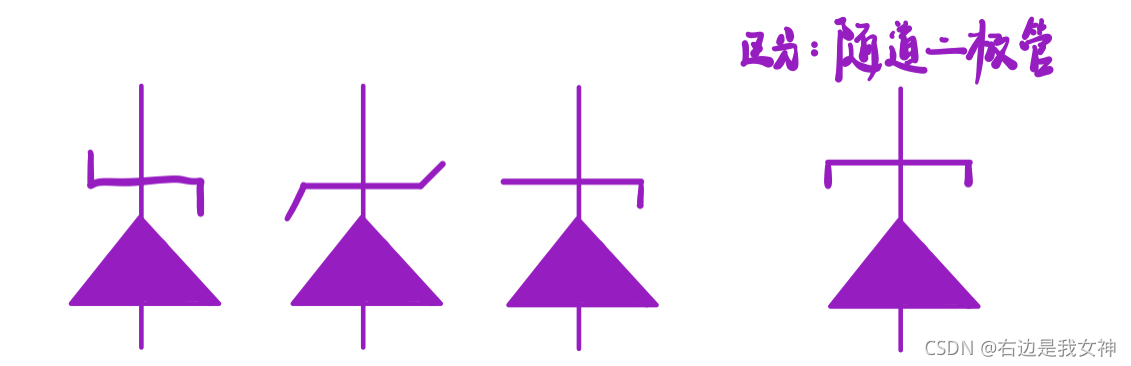

齐纳二极管(稳压管)

在这里插入图片描述
常见应用有:

  1. 浪涌保护电路;
  2. 电视机里的过压保护电路;
  3. 电弧抑制电路;
  4. 串联型稳压电路。

稳压特性:

  1. 面接触型硅二极管;
  2. 正常工作在反向击穿状态;
  3. 被反向击穿时,在一定电流范围内,其端电压几乎保持不变。

稳压管烧毁的原因:工作电压过大,限流电阻过小。

应用电路

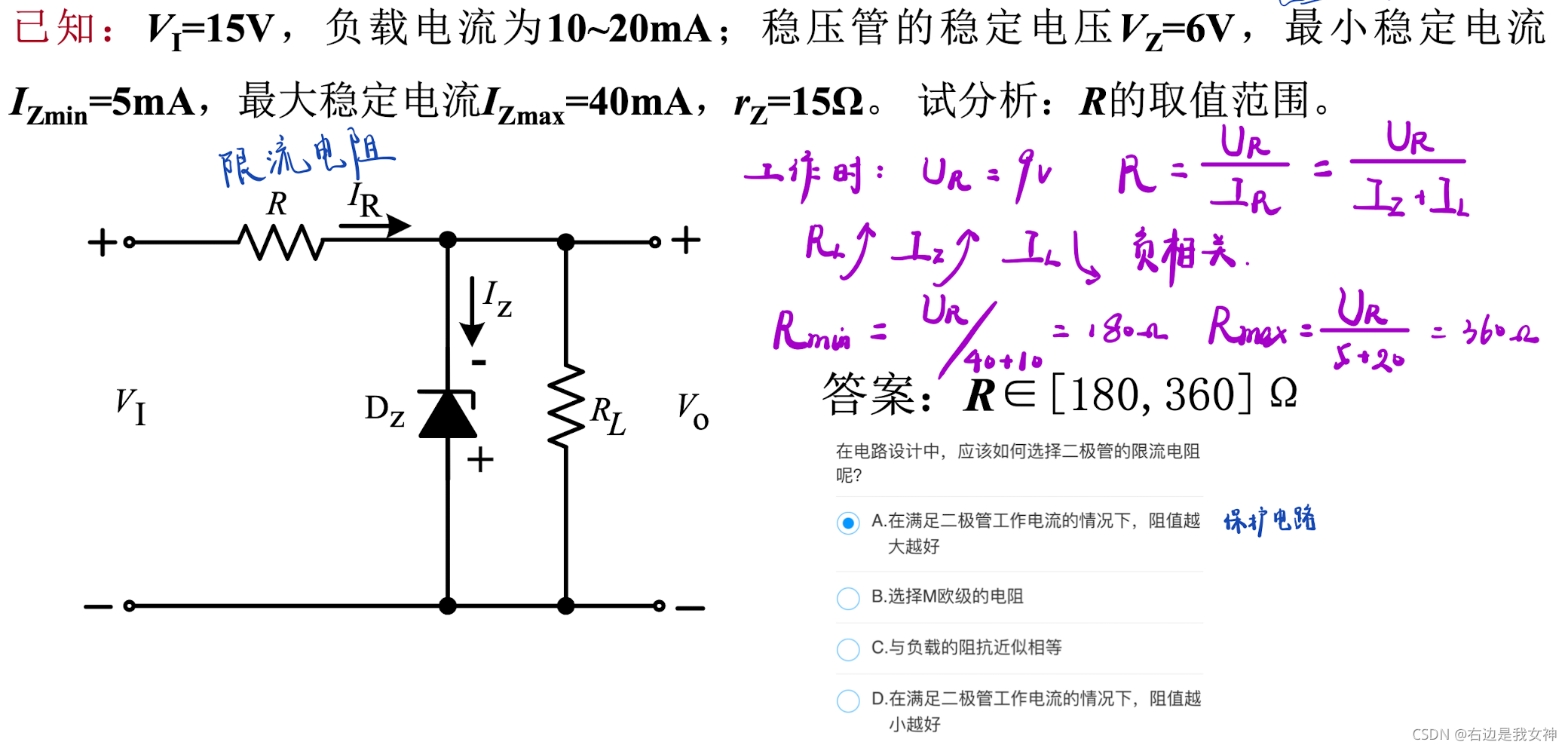

稳压电路

请添加图片描述

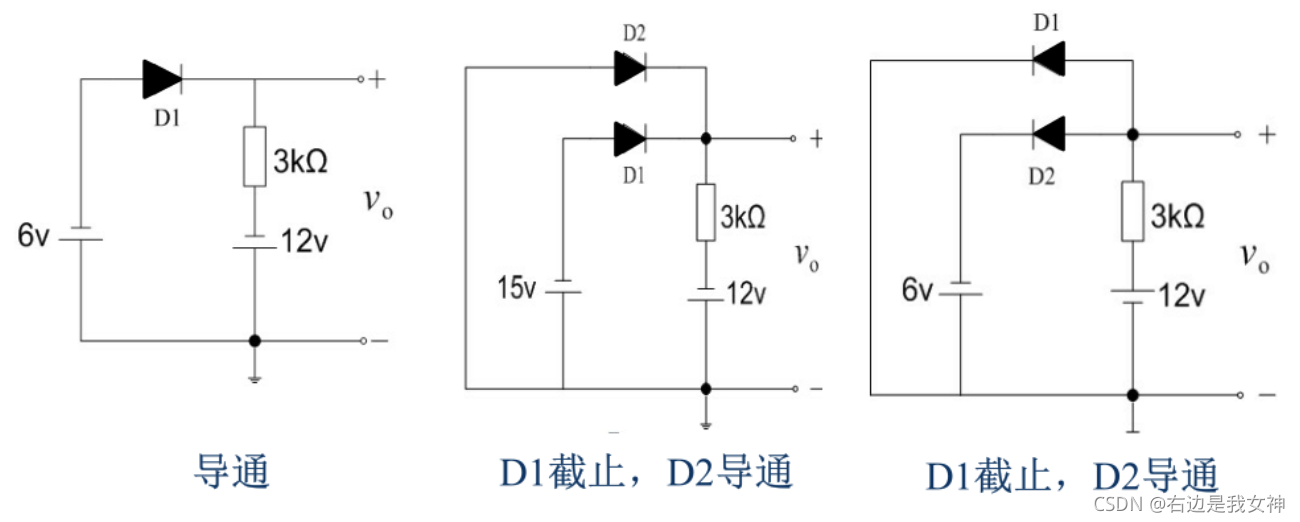

开关电路

请添加图片描述
分析目的:分析二极管状态,判断输出电压。

分析原则:假设二极管断开,判断阴阳电位高低。

问题1:因为两个电压正极接地,所以二极管阳极为-6V,阴极为-12V(二极管假设断开时,电阻相当于导线),二极管导通。电压串联,稳压管控制两端压降,因此输出正极为-6.7V。

问题2:这两个二极管是共阴极的,谁阳极电位高,谁优先导通,具有排他性

问题3:这两个二极管是共阳极的,谁阴极电位低,谁优先导通,具有排他性

整流电路

主要利用二极管的单向导电性,把正负交替变化的电信号变成单方向脉动的电信号。

考核内容:记电路、画波形。

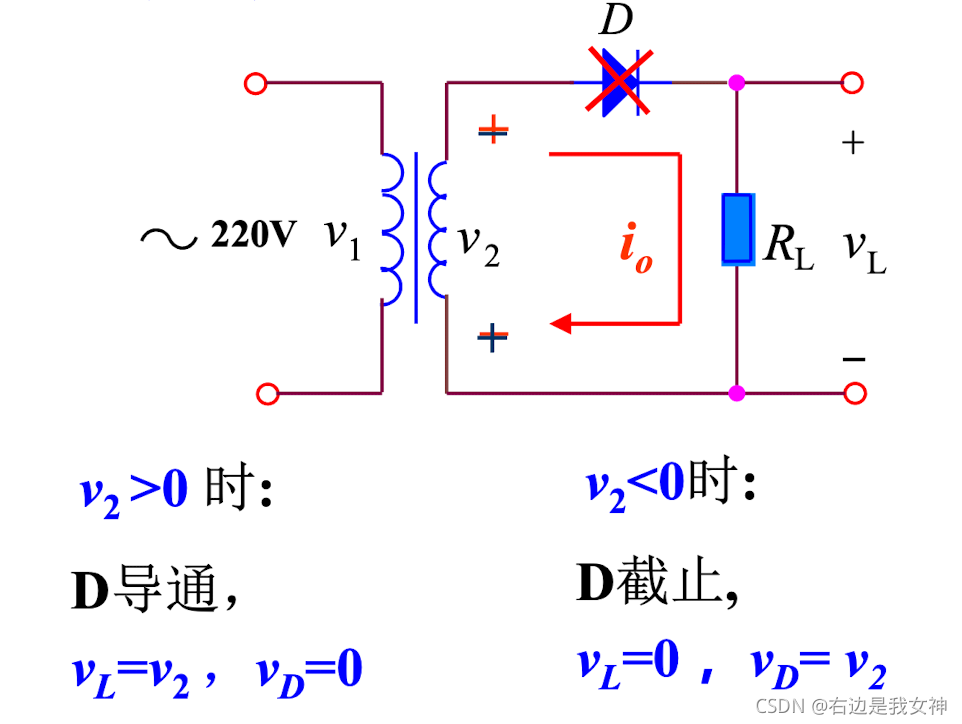

半波整流电路

请添加图片描述

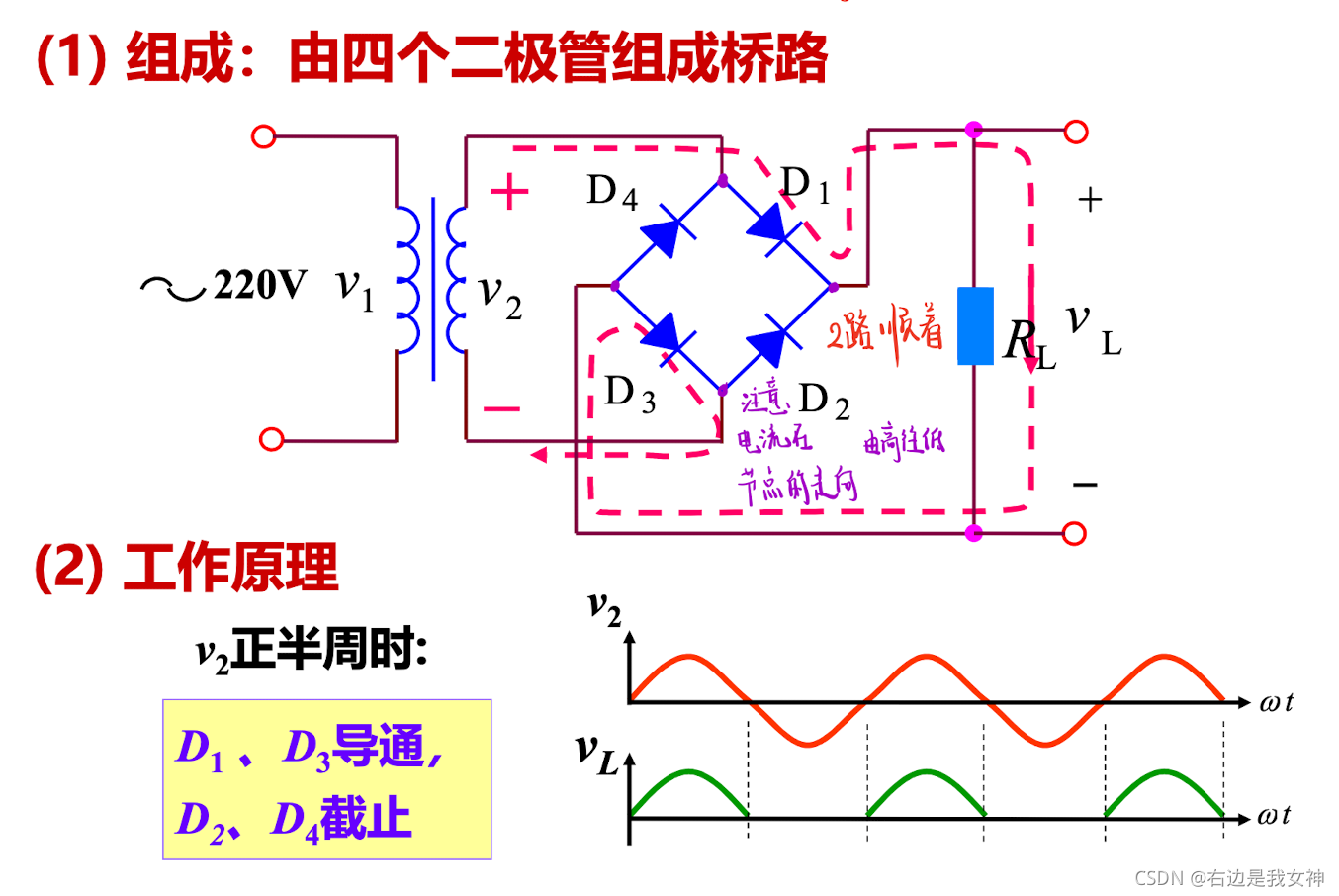

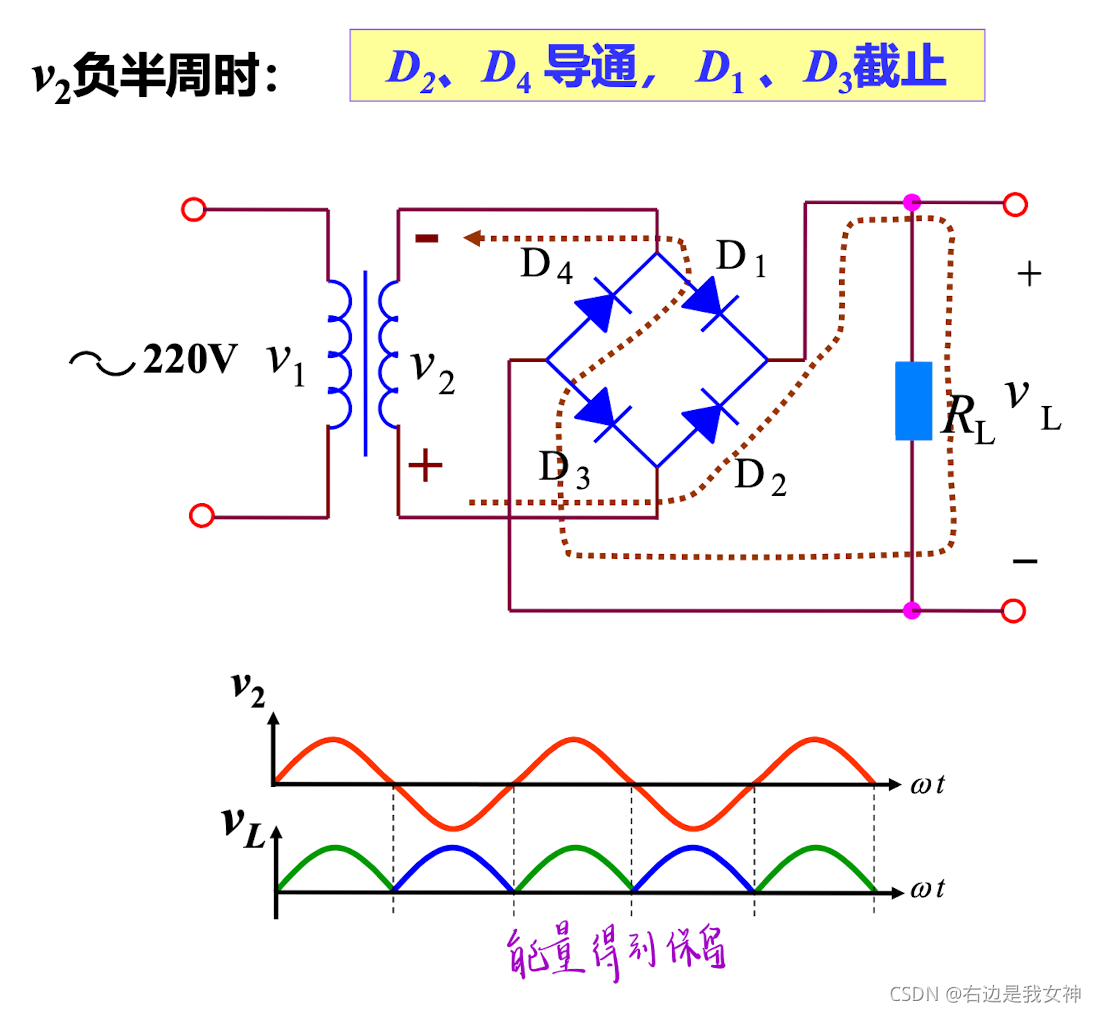

桥式整流电路

请添加图片描述

请添加图片描述
记忆方式:

  1. 上下连结输入,左右连接输出;
  2. 导通时,对角线导通。

限幅电路

定义:按限定的范围削平信号电压波幅的电路。

用途:整形、波形变换、过压保护。

按方向分类:上限幅、下限幅、双向限幅;

按结构分类:串联限幅、并联限幅、串并联限幅。

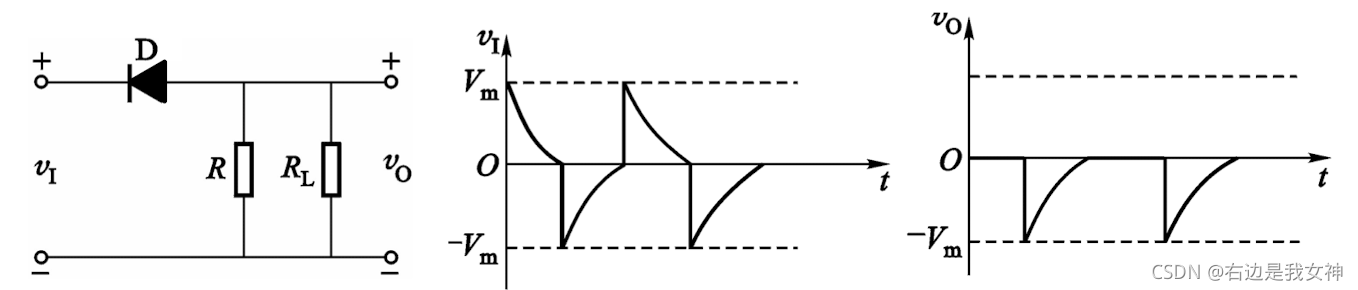

串联型上限幅电路

上限幅电路的意义是限制最大值。

请添加图片描述

判断上下限幅的方式是:观察二极管与输出极性的连接关系。如果二极管阳极与输出正极相接,那么为上限幅;如果二极管阳极与输出阴极想接,那么为下限幅。

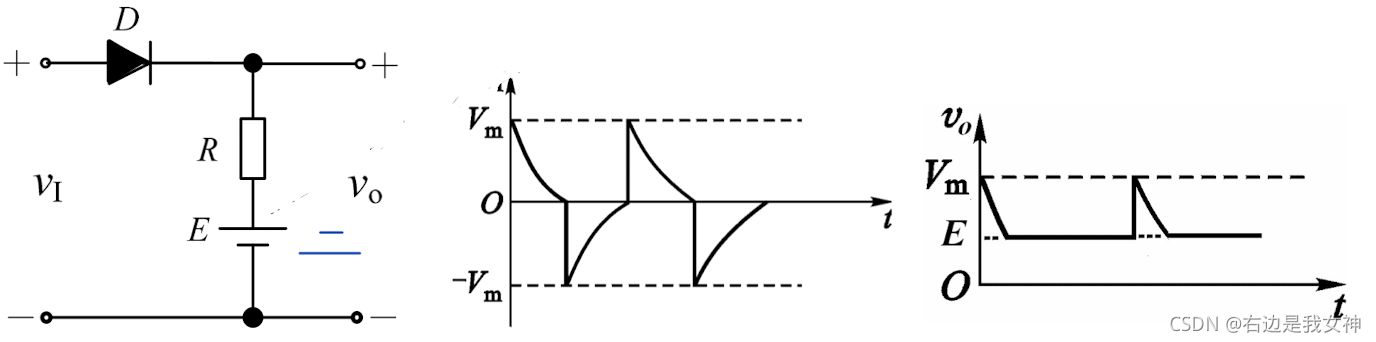

串联型下限幅电路

请添加图片描述
电源用于提高下限幅的程度。

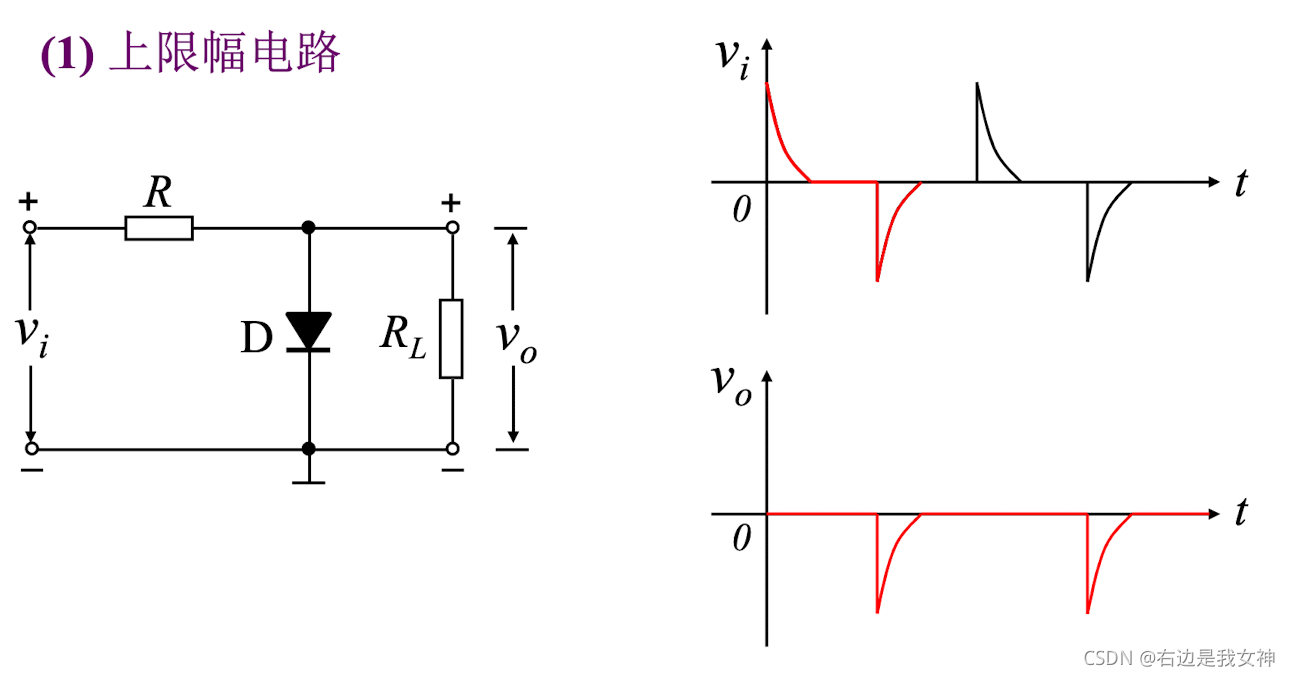

并联型上限幅电路

请添加图片描述
串联和并联的区分在于,二极管与负载的关系是串联还是并联。串联中,保护电阻与负载并联;并联中,保护电阻与负载串联。

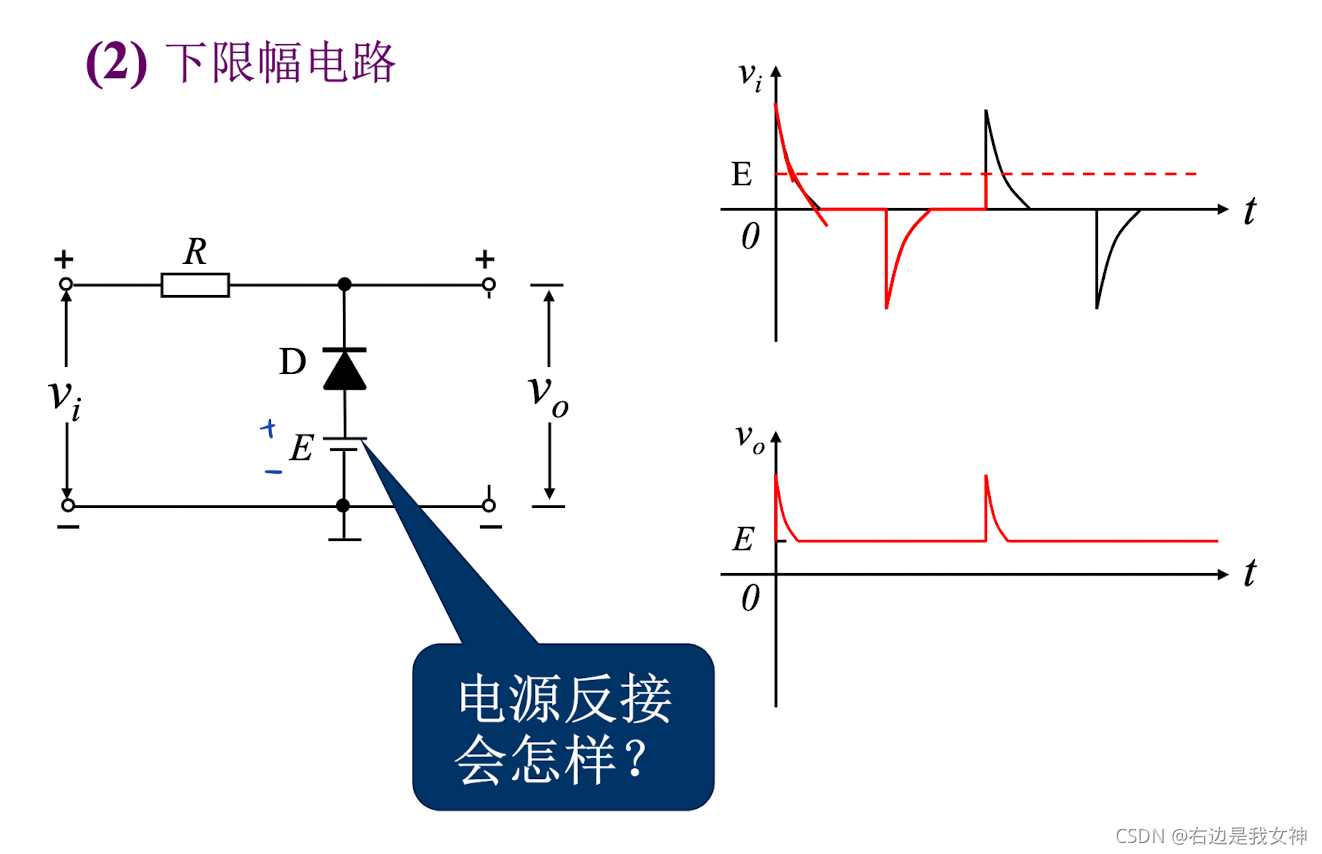

并联型下限幅电路

请添加图片描述

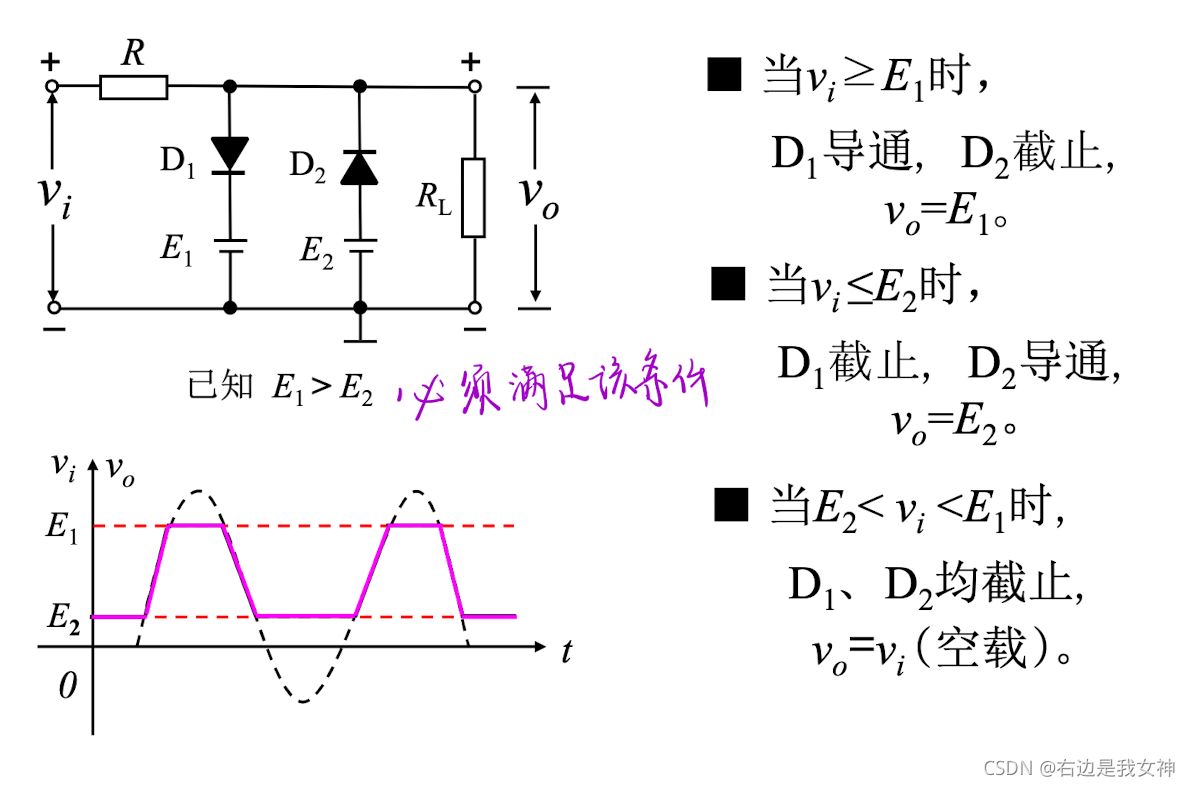

并联型双向限幅电路

请添加图片描述

无论是串联还是并联,无论是上、下、双向,控制幅度的电源都是与负载并联的,也就是说,在串联中,是与保护电阻串联,在并联中,是与二极管串联。输入信号正极与电源正极想接可以提高限制幅度,与负极想接则会降低限制幅度。
