JTAG Device Chain Error错误

最近一直在学习STM32系列的相关知识。由于手上没有仿真器，所以一直使用串口下载程序，所使用的工程也是有cubemx生成的。然而在keil中使用DAP下载器下载、调试程序时，发现不能调试。显示如下错误：Device Chain Error

如何解决

经过翻找资料，发现应该是先前的程序禁用了JTAG下载，在keil中查看代码，发现果然如此。

void HAL_MspInit(void)
{
  /* USER CODE BEGIN MspInit 0 */

  /* USER CODE END MspInit 0 */

  __HAL_RCC_AFIO_CLK_ENABLE();
  __HAL_RCC_PWR_CLK_ENABLE();

  /* System interrupt init*/

  /** DISABLE: JTAG-DP Disabled and SW-DP Disabled
  */
  __HAL_AFIO_REMAP_SWJ_DISABLE();

  /* USER CODE BEGIN MspInit 1 */

  /* USER CODE END MspInit 1 */
}

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

已经下载的程序在初始化的时候，禁用了JTAG-DP，SW-DP。所以导致不能使用。
如何解决呢，可以修改以上的代码，将__HAL_AFIO_REMAP_SWJ_DISABLE();改成__HAL_AFIO_REMAP_SWJ_ENABLE(); 。
然后编译，最后通过串口下载（可用flymcu等）程序，然后就可以使用DAP仿真器调试程序了。

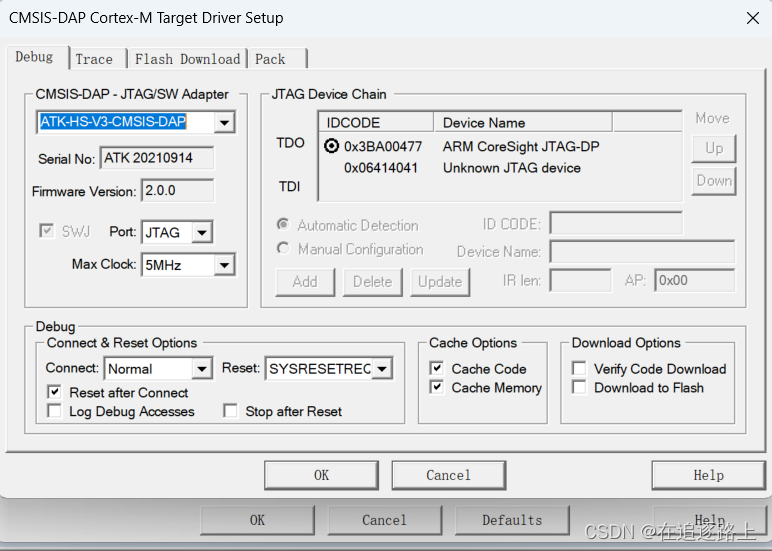

打开魔术棒，发现正常了
