Error: Can‘t access JTAG chain问题解决方法(综合且详细)

本文介绍了遇到Error:CantaccessJTAGchain错误时的可能原因,包括FPGA型号不匹配、接口问题、电源未开等,并强调了正确的上电和断电顺序。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

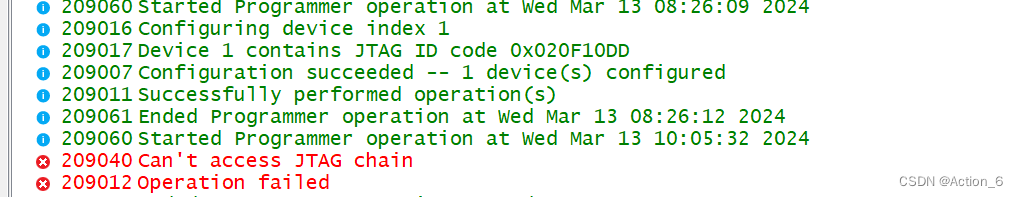

1问题界面

2解决方法

使用USB Blaster把程序烧写到FPGA芯片中,提示说是“Error: Can't access JTAG chain”,然后Test JTAG chain仍提示这种问题,上网查找资料并总结后,有以下几种情况:

(1)所选的FPGA型号与硬件不符;

(2)并口与下载线之间的通讯有问题或者下载线坏;

(3)下载线与JTAG插座之间接触不良;

(4)下载线和板子的JTAG口接反了;

(5)FPGA已烧;

(6)电源的问题;

   (7)原理图设计有问题;

(8)FPGA芯片底部的大焊盘没接地。

我的问题是电源未打开。哎,查找了一圈的问题发现原来是如此的“荒唐”。希望大家后面开发过程中认真,不要急躁。

注意

上电顺序:
1.FPGA板子断电的情况下,插上JTAG下载线接口
2.插上USB Blaster或者ByteBlasterII的电缆
3.插上FPGA板子的电源
下电顺序:
1. 断开FPGA板子的电源
2.
断开USB Blaster或者ByteBlasterII的电缆
3.断开JTAG下载线接口
虽然上面的步骤有点繁琐,但是为了保证芯片不被损坏,希望大家按照上面的步骤来操作。
