S7-1200PLC—实验六 四节传送带控制模拟

实验六 四节传送带控制模拟
一、实验目的
应用PLC的定时器、置位、复位等基本控制指令，根据控制要求，设计四节传送带控制系统。
二、PLC介绍
PLC （可编程逻辑控制器）是工业控制的核心部件，以控制生产过程，如装配线，或机器人设备，或任何需要高可靠性控制和易于编程和过程故障诊断的活动。它最初是在汽车工业中发展起来的，它被广泛采用为适合恶劣环境的高可靠性自动化控制器。在这一项目中我们将循序渐进的完成对PLC的认识。
作为现代工控系统的从业人员，设计和维护一个 PLC 自动控制系统，首先要攻克的是其核心装置 PLC。在学习 PLC 之初，通过了解 PLC 定义、产生、发展及 PLC 的工作原理、分类、特点及应用，对 PLC 建立一个初步认识。

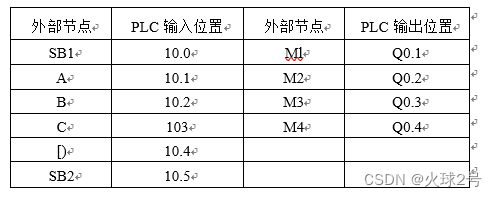

三、系统接线

四、控制要求
系统由四条传送带构成，分别用四台电动机带动。当系统启动时先启动最末的一条传送带，经过1s延时，再依次启动其它传送带。停止时先停止最前面的一条传送带，待物料运送完毕后再依次停止其它传送带。当某条传送带发生故障时，该传送带及前面的传送带立即停止，而该传送带以后的传送带待物料运完才停止。例如M2故障，则Ml、M2立即停止，经过1s延时后，M3停止，再过1s，M4停止。
四、控制要求
系统由四条传送带构成，分别用四台电动机带动。当系统启动时先启动最末的一条传送带，经过1s延时，再依次启动其它传送带。停止时先停止最前面的一条传送带，待物料运送完毕后再依次停止其它传送带。当某条传送带发生故障时，该传送带及前面的传送带立即停止，而该传送带以后的传送带待物料运完才停止。例如M2故障，则Ml、M2立即停止，经过1s延时后，M3停止，再过1s，M4停止。

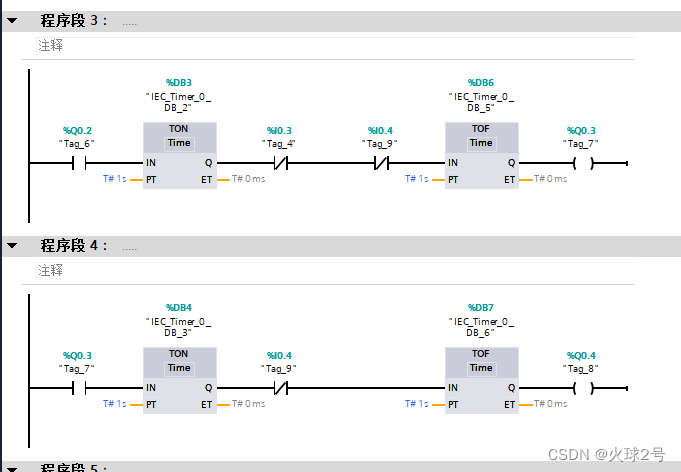

五、PLC编程


六、最后效果
系统由四条传送带构成，分别用四台电动机带动。当系统启动时先启动最末的一条传送带，经过1s延时，再依次启动其它传送带。停止时先停止最前面的一条传送带，待物料运送完毕后再依次停止其它传送带。当某条传送带发生故障时，该传送带及前面的传送带立即停止，而该传送带以后的传送带待物料运完才停止。例如M2故障，则Ml、M2立即停止，经过1s延时后，M3停止，再过1s，M4停止。
