求问旋转变压器返回的sin,cos信号前后半周峰值不同原因是什么？

最新推荐文章于 2025-05-05 17:51:41 发布
最新推荐文章于 2025-05-05 17:51:41 发布
阅读量275 收藏
点赞数 1
文章标签： 信号处理 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46625911/article/details/143906224
版权

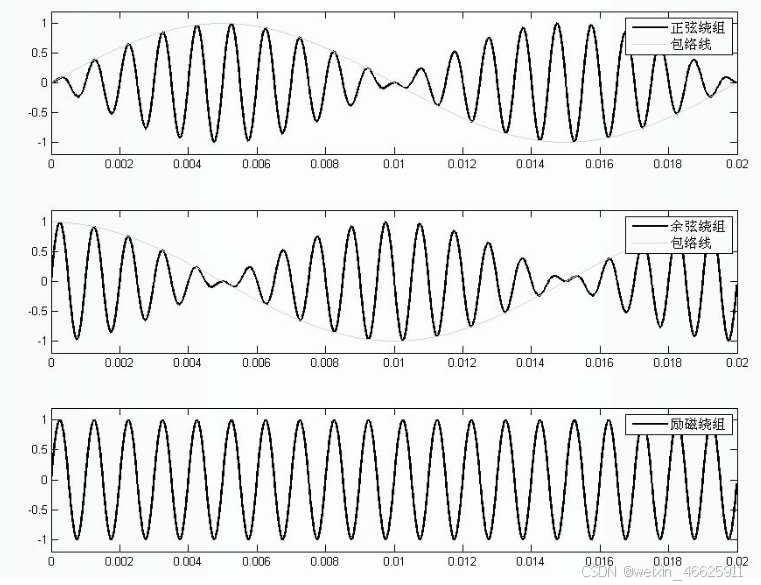

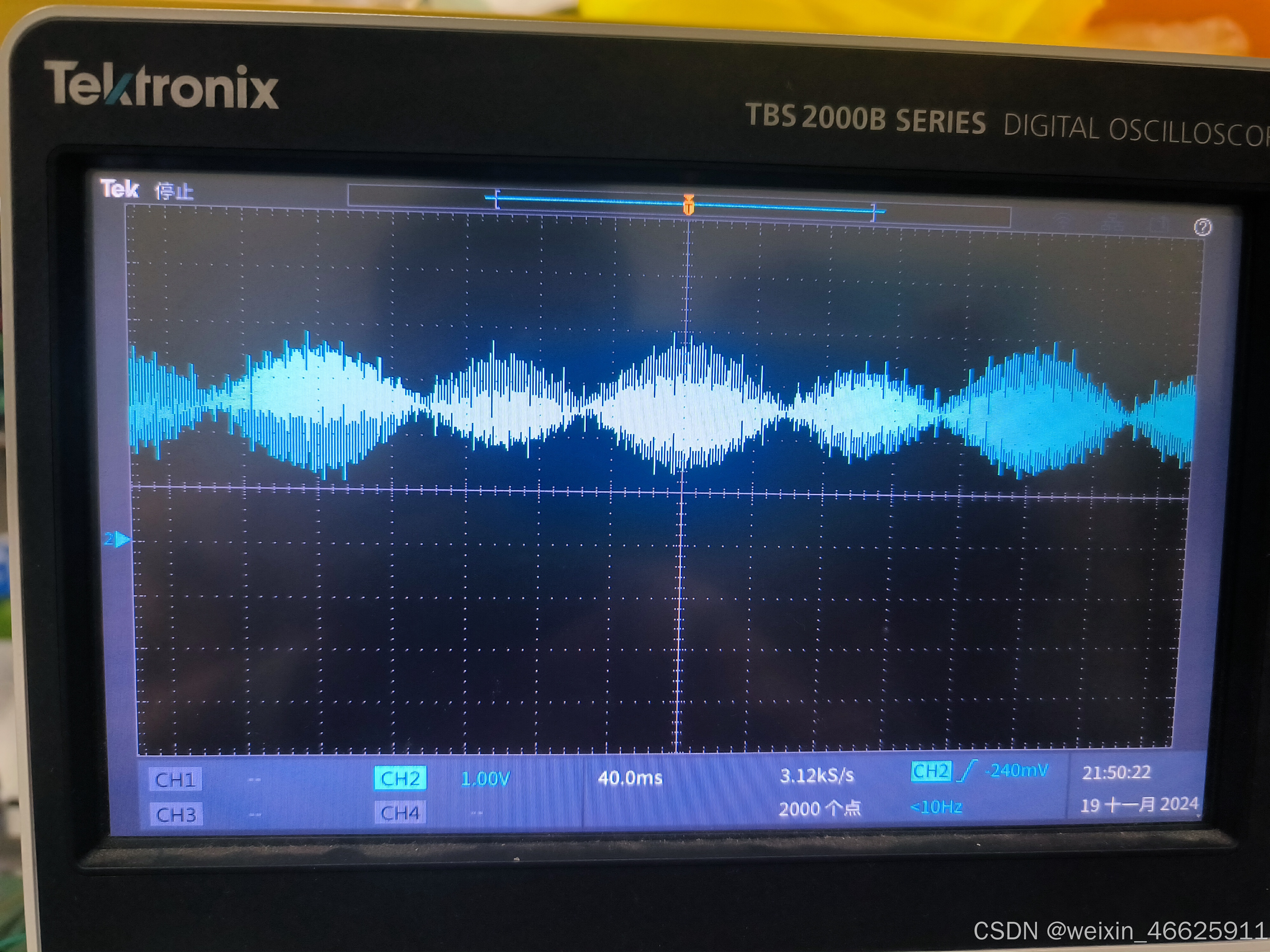

正确的应该是图一这种，包络线是正弦和余弦，峰值相同，我的峰值一大一小

激励没问题，同个电机用另一套板子位置信号没问题，排除了电机本身的问题
