AD9371开发总结(一)

AD9371 RF 收发器适合需要宽频率范围、同时保持低功耗水平的高性能无线电应用。它采用高度集成的 12mm x 12mm SoC 封装，可代替多达 20 个高性能分立式元件。AD9371 覆盖 300 MHz 到 6 GHz 频率范围，支持高达 100 MHz 的接收器和发射大信号瞬时带宽，高达 250 MHz 的观测接收器和发射合成带宽，全集成式 LO 和时钟功能，以及高度先进的片内校准和校正算法。

千有科技已设计了ZYNQ7000系列+AD9371、K7+AD9371等产品，从开始的初版到现在的终板，解决了各种软硬件技术难题，产品性能指标等都符合项目需求，具有丰富的产品开发经验与能力。

接下来，以官方demo连接来对AD9371进行大致的介绍，下面的系统级图显示了此设计中不同模块的连接方式。

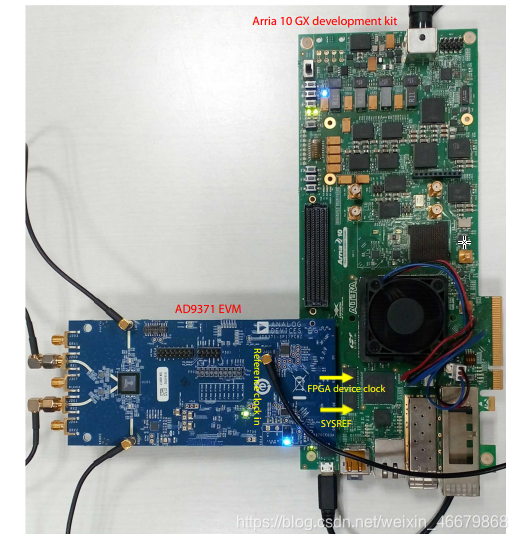

图1 官方各模块连接图

AD9371采取JESD204B接口（JESD204B接口理论方面，千有科技已有相关博客进行详细介绍），通过FMC接口与FPGA进行连接。JESD204B接口在AD9371与FPGA进行数据传输的具体过程如图2所示。

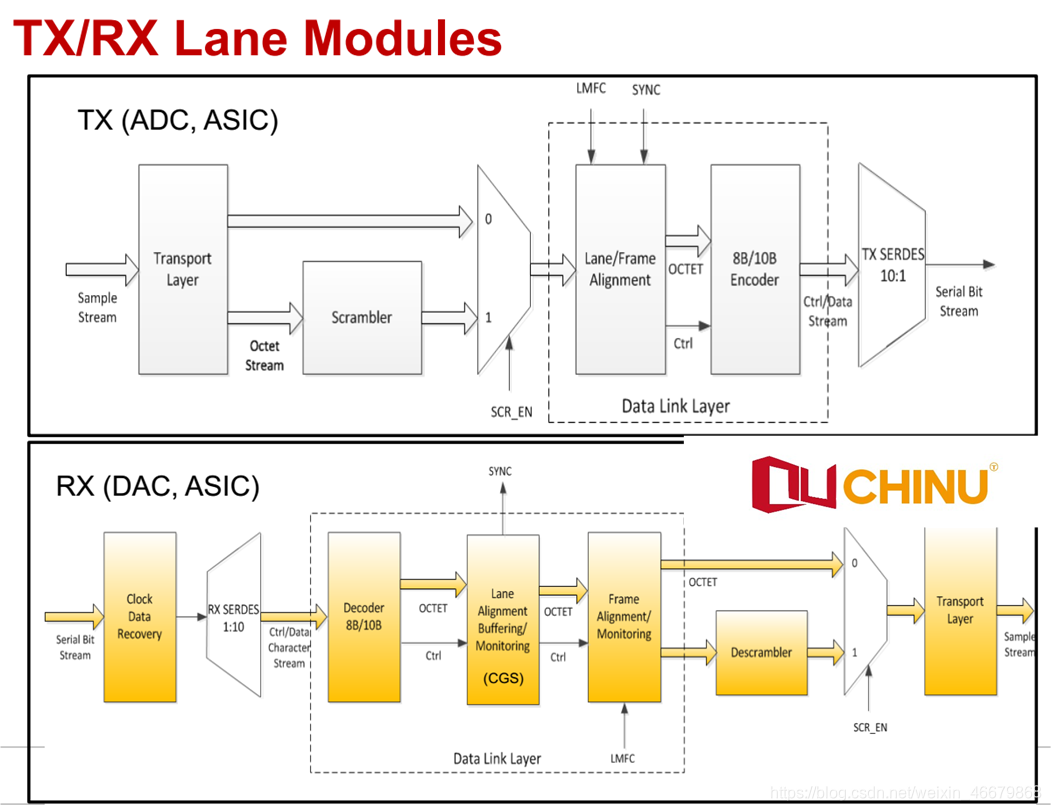

图2 JESD204B接口在DAC、ADC中的数据流

如图3是AD9371应用系统框图，在此设置中，收发器通道的最大数据速率为6.144Gbps。 EVM上可用的时钟发生器用于为EVM和FPGA计时。 FPGA中的SP
