gnuplot二维画图命令（一）——显示格式设置、二维图绘制基本指令及选项配置



前言

因为目前我主要用gnuplot来显示二维曲线，只用到了一部分的功能，所以这里也只介绍一些简单的功能，如果有其他需求，可以参考官网的demo：http://gnuplot.sourceforge.net/demo_5.4/和用户手册。后续如果我有用到其他指令再进行补充。

二维画图的主要指令是plot，曲线的样式设置跟在plot之后；其他选项都可以通过set <关键字> <参数>的形式进行设置，包括坐标轴、图例、网格线等。下面一一介绍。

gnuplot的指令可以使用缩写，比如term是terminal的缩写、lc是linecolor的缩写等，但是因为刚上手，我更加习惯使用全称，也免得后续不常用而看不懂自己写的命令。

---

一、设置显示格式、窗口大小及位置

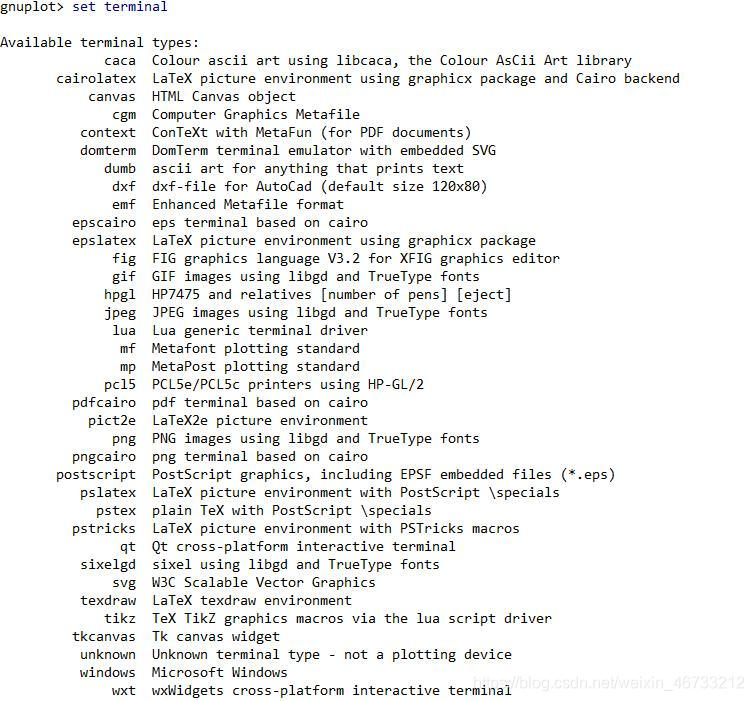

gnuplot支持多种格式显示，可以输入"set terminal"命令查看所有支持的显示格式。我在Windows上安装的gnuplot5.4.1支持的所有显示格式如下截图：

指定显示格式，及窗口或者图片的大小、在屏幕中显示位置的命令为：

set terminal <terminal_type> {size <width>, <height>} {position <x>, <y>}

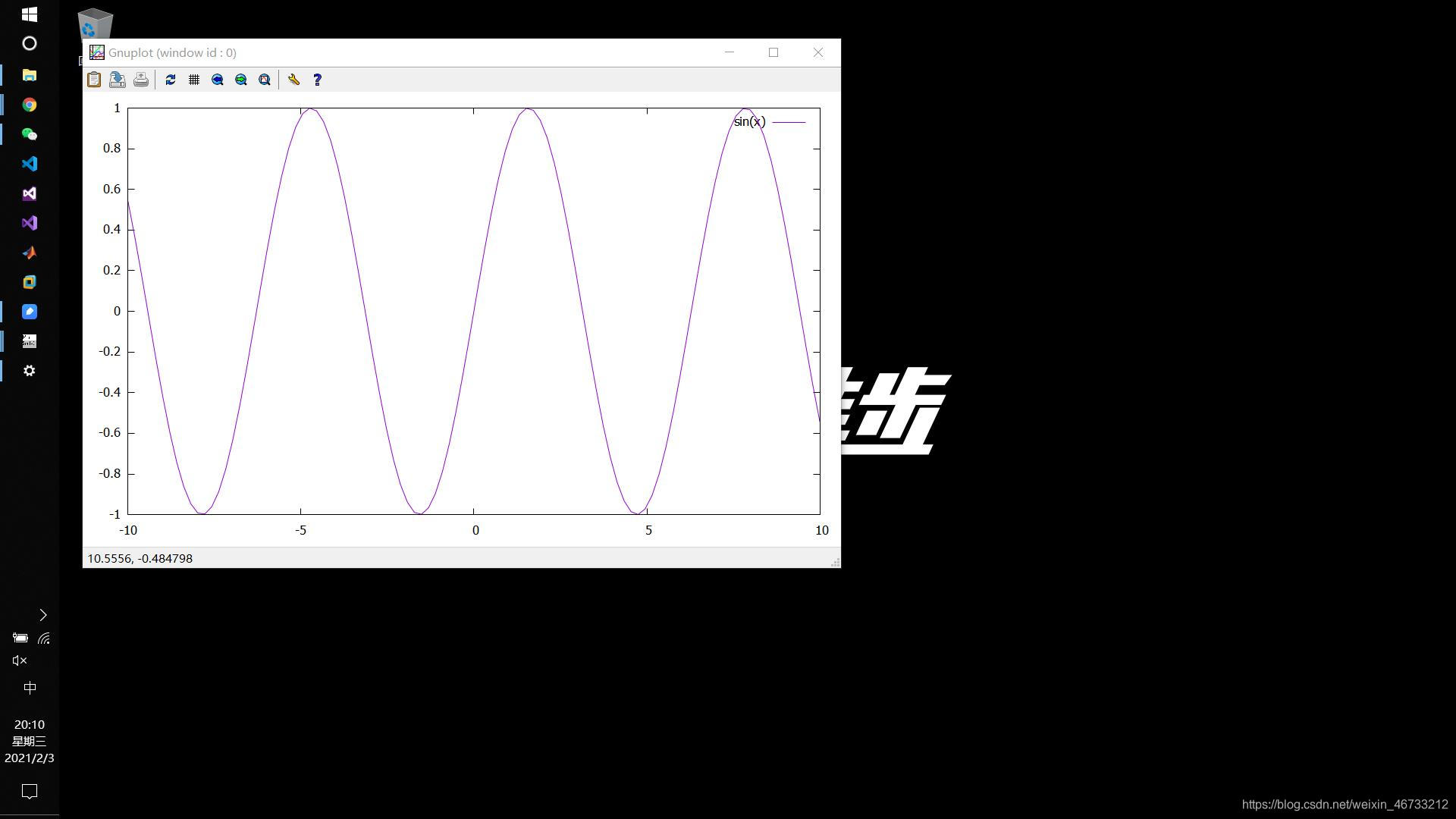

terminal_type是上面截图中的类型，我最常用的是wxt，是以交互式窗口的形式弹出来的；width和height分别表示宽和高，单位是像素；x和y一起表示在屏幕上的位置，单位同样是像素，0,0表示屏幕左上角，100,50表示窗口左上角以屏幕左上角为原点向右偏移100像素、向下偏移50像素。可以参考示例（我的屏幕分辨率为1920×1080）：

gnuplot>set terminal wxt size 1000, 600 position 100, 50

gnuplot>plot sin(x)

size和position可以缺省，也就是说可以单独使用"set terminal <terminal_type>"来设置显示格式，同时也并非所有显示格式都支持size和position的设置，另外不同的显示格式有很多其他的选项可以自行配置，具体描述可以参考用户手册的“Ⅳ Terminal types”部分。



二、二维图绘制基本指令

绘制二维曲线的主要命令是plot，可以用来绘制函数或者离散数据点，并指定每条曲线的样式和标题等，基本指令格式为：

plot <function/data> {with <style>} {<property> <property_value>} {title "<line_title>"}

gnuplot绘制二维曲线有多种样式，最常用的是画线"with lines"、画点"with points"或者带标记点的线"with linespoints"；可以设置的属性property包括线型、线宽、颜色、标记及其大小等，属性可以按需配置，只需按照属性关键字+值的组合方式列出即可，且没有顺序要求；title用来指定曲线的名称，主要用于在图例中显示。如果想要在一个图中绘制多条曲线，则只需在指令后加上逗号并重复要绘制的函数或者数据以及样式，例如"plot sin(x) with lines, cos(x) with points, tan(x)"。

除了线和点之外，gnuplot还可以使用很多其他的样式进行绘图，比如箭头Arrows、标签Labels、框Boxes等，具体可以参考用户手册的“Ⅱ Plotting styles”部分。

1. 设置线型

如果选择画线，可以进一步指定画实线（实线是默认的样式）或者画虚线；如果画虚线，有多种预设的虚线线型，也可以自定义。命令如下：

plot <function/data> with lines #使用实线，同时也是默认样式
plot <function/data> dashtype <index> #使用预设的虚线线型
plot <function/data> dashtype "<pattern>" #使用自定义的虚线线型，可以由点.横杠-下划线_和空格组合

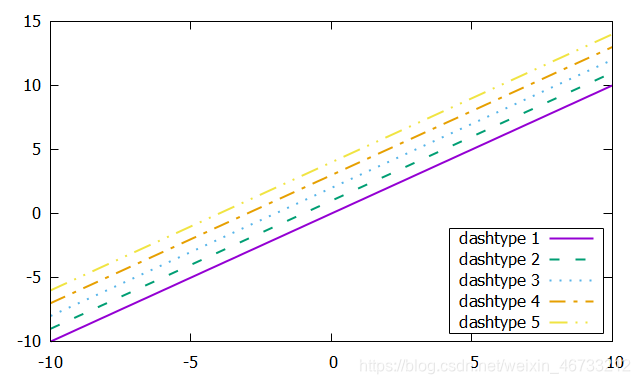

不同版本的gnuplot在不同显示格式（terminal）下提供的预设虚线类型可能不一样，gnuplot 5.4.1 wxt terminal一共有5种预设的虚线线型（实际应该算4种，因为dashtype 1就是实线）：

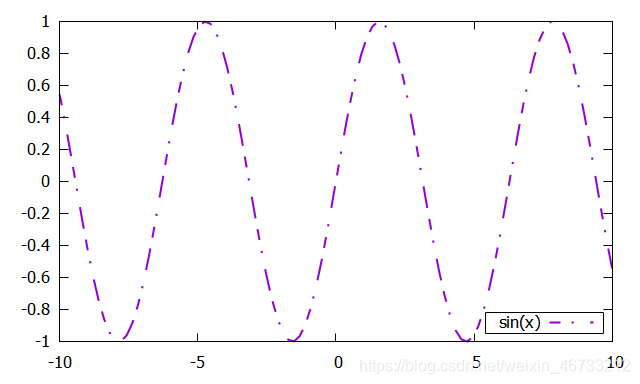

也可以使用由“点.、横杠-、下划线_以及空格”组成的自定义虚线线型，-和_下划线的区别就是长短不一样：

gnuplot>plot sin(x) dashtype "-. _"

2. 设置标记

如果选择画点，可以进一步指定点的标记，同样有多种预设的标记，也同样可以自定义。命令如下：

plot <function/data> with points pointtype <index> #使用预设的标记
plot <function/data> with points pointtype "<pattern>" #使用自定义的标记

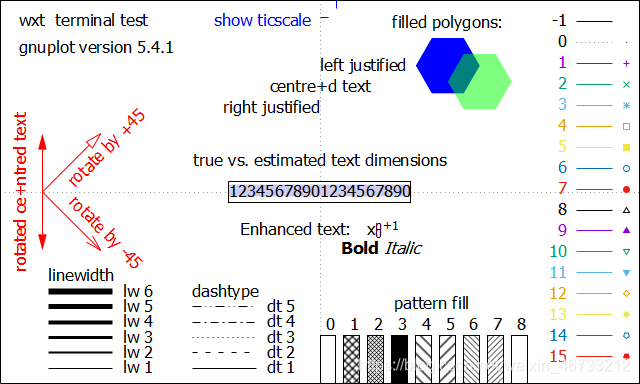

gnuplot 5.4.1 wxt terminal一共有15种预设的标记点，包括十字+、叉号×、星号※、正方形、圆形、正三角、倒三角、菱形、倒五边形，后面六种形状又分别包括空心和实心两种。如果想了解当前terminal下所有预设设置，可以在窗口中直接输入"test"查看（下图最右侧就是预设的颜色及标记点）：

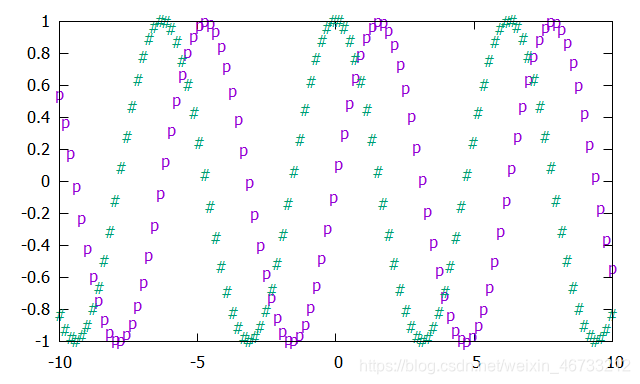

自定义的标记可以是一些字符：

gnuplot>plot sin(x) with points pointtype "p", cos(x) with points pointtype "#"

3. 同时设置线型和标记

如果选择同时画线和标记点，则可以将上述两个命令结合起来指定线型和标记：

plot <function/data> with linespoints pointtype <index> #带标记点的实线
plot <function/data> with linespoints dashtype <index> pointtype <index> #带标记点的虚线

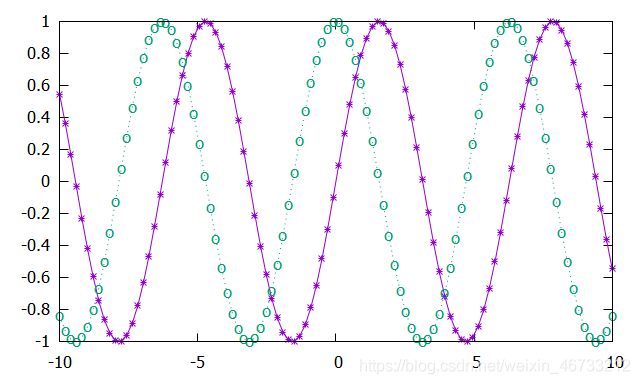

当然除了使用预设的线型和标记点之外，也同样可以使用自定义的样式。效果如下：

gnuplot>plot sin(x) with linespoints pointtype 3, cos(x) with linespoints dashtype 3 pointtype "o"

4. 设置线或者标记的颜色

如果同时画多条曲线，gnuplot会使用预设的颜色依次显示每一条曲线，但是也可以自己指定颜色。命令如下：

plot <function/data> with ... linecolor "<color_name>"

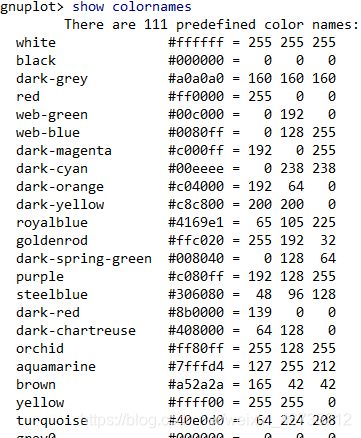

支持的显示颜色可以输入"show colornames"查看：

color_name可以是颜色名如blue/red等，也可以是x11格式的颜色名称，就是上面截图中有#的那一串字符。可以参考以下示例：

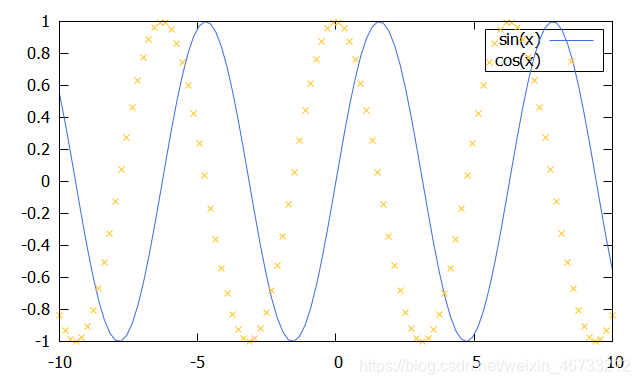

gnuplot>plot sin(x) linecolor "royalblue", cos(x) with points linecolor "#ffc020"

5. 设置线宽或者标记的大小

如果画线，可以设置线宽，命令如下：

plot <function/data> with lines linewidth <n>

如果画点，可以同时设置标记的线宽和大小，命令如下：

plot <function/data> with points linewidth <n> pointsize <m>

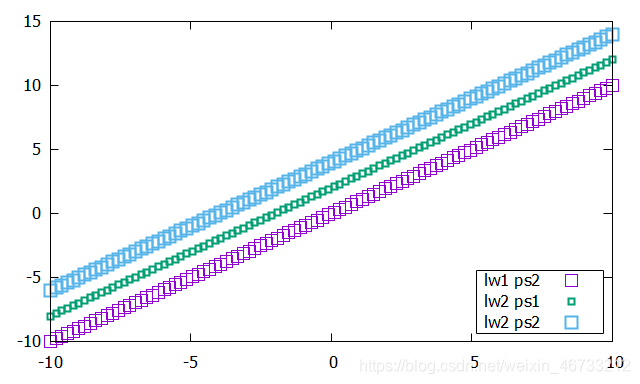

两者的不同可以通过以下示例来体现：

gnuplot>plot x with points pointtype 4 linewidth 1 pointsize 2 title "lw1 ps2", x+1 with points pointtype 4 linewidth 2 pointsize 1 title "lw2 ps1", x+2 with points pointtype 4 linewidth 2 pointsize 2 title "lw2 ps2"

6. 设置曲线的名称

设置曲线标题的目的是用于区分每条曲线，在图例中显示（图例的设置命令为set key，后面介绍）；如果设置不显示图例（set key off或者unset key），那么曲线的标题将不会在图中体现。如果不设置标题的话，会默认使用plot之后的函数名或者数据名作为标题；如果某条曲线不用显示图例，可以用notitle。命令如下：

plot <function/data> with ... title "<title_name>"
plot <function/data> with ... notitle

可以参考以下示例：

gnuplot>plot sin(x), cos(x) title "cosine", x/2 with points notitle



三、二维绘图选项配置

使用set命令可以设置很多选项，使用“unset+选项关键字”命令则可以解除设置。如果想要查看某一个选项的当前值，可以使用“show+选项关键字”命令；如果想要查看所有可供设置的选项及当前值，可以在窗口中输入show all查看。

set命令设置了选项后，一直到plot命令画图后才会显示。

所有可以设置的选项可以参考用户手册的“Ⅲ Commands”部分的“Set-show”介绍。下面仅介绍一些我用到过的选项。

1. 图像标题及其字体、大小、颜色

使用set title可以生成一个位于图像上方居中的标题，命令如下：

set title "<title_name>" font "<font_name>, <font_size>" textcolor "<color_name>"

font用来设置标题的字体和大小，font_name是标准的字体名如Arial, Times New Roman, Courier等，如果只想要指定字体的大小，font_name缺省就可以，即font ", <size>"；textcolor用来设置字体的颜色，color_name可以参考上面的linecolor；font和textcolor无需按顺序排列，按需设置即可。

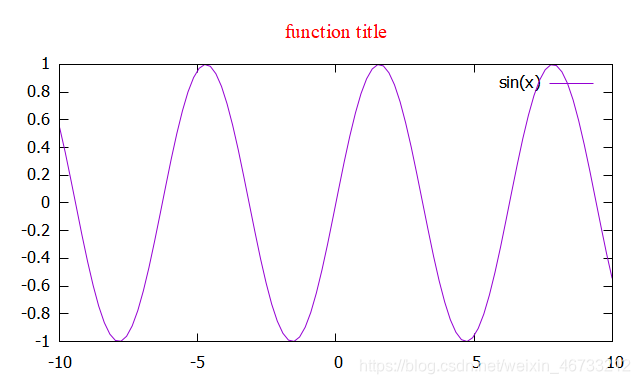

可以参考以下示例：

gnuplot>set title "function title" font "Times New Roman, 12" textcolor "red"

gnuplot>plot sin(x)

2. 坐标轴名称及其字体、大小、颜色

设置坐标轴名称的命令格式与设置图像标题set title类似：

set xlabel/x2label/ylabel/y2label "<label_name>" font "<font_name>, <font_size>" textcolor "<color_name>"

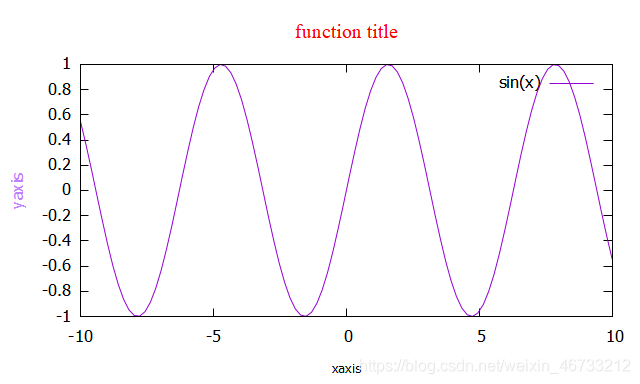

gnuplot支持多轴显示，可以分别给每个坐标轴指定标签，字体、大小、颜色的设置与title相同。xlabel是下方x轴，x2label是上方x轴；ylabel是左方y轴，y2label是右方y轴。示例如下：

gnuplot>set title "function title" font "Times New Roman, 12" textcolor "red"

gnuplot>set xlabel "xaxis" font ",8"; set ylabel "yaxis" textcolor "purple"

gnuplot>plot sin(x)

3. 图例

使用set key可以设置图例(legend)的显示方式，常用的一些配置参数如下：

set key on/off
        inside/outside
        left/right/center
        top/bottom/center
        vertical/horizontal
        font "<font_name>, <size>" textcolor "<color_name>"
        box/nobox

on/off用来控制是否显示图例，默认为显示图例，另外还可以使用unset key命令来关闭图例，如果想要设置的所有参数恢复为默认，可以使用set key default命令；

inside/outside、left/right/center、top/bottom/center用来控制图例的显示位置，inside是在坐标轴区域内，outside则是在外面，left/right/center分别表示左侧/右侧/中间，top/bottom/center分别表示顶部/底部/中间，默认的显示位置是内部右上方，即“inside right top”，这三个并不一定全部要显式设置，且无需按顺序排列，假设仅设置为outside，那其他两个会使用默认值，图例会显示在外侧的右上方；

vertical/horizontal用来控制多条曲线图例的显示方式，vertical为垂直排列，horizontal为水平排列，默认为垂直排列；

font和textcolor用来控制图例的字体、大小及颜色，设置方式与前面的相同；

box/nobox是值是否有外框，默认无框。

可以参考以下示例：

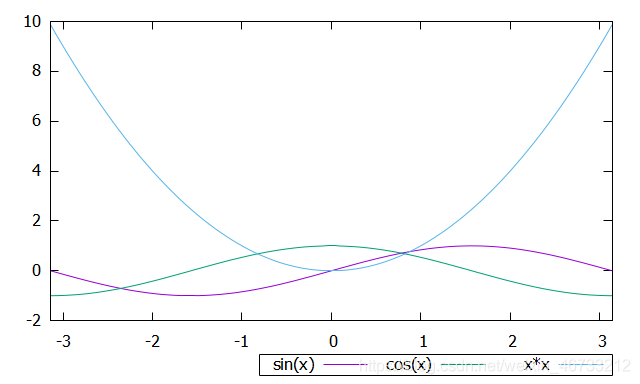

gnuplot>set key outside bottom right horizontal box

gnuplot>set xrange [-pi:pi]

gnuplot>plot sin(x), cos(x), x*x

4. 坐标轴范围

使用set range可以设置坐标轴的显示范围，命令如下：

set xrange/x2range/yrange/y2range [<min>:<max>]

xrange是下方x轴，x2range是上方x轴，yrange是左方y轴，y2range是右方y轴。设置的范围就是指定的min到max，可以参考上面的示例设定x轴的显示范围为-pi到pi。

使用set autoscale可以设置坐标轴的自动缩放，命令如下：

set autoscale
set autoscale x/x2/y/x2

直接用set autoscale可以自动缩放所有坐标轴，加上x/x2/y/y2后可以缩放指定坐标轴。

5. 坐标轴刻度及标签

使用set tics可以设置坐标轴的刻度及标签，命令如下：

set xtics/x2tics/ytics/y2tics mirror/nomirror
                              <start>,<increment>,<end>
                              (<position1>,<position2>,...)
                              ("<label1>" <position1>,"<label2>" <position2>,...)
                              font "<font_name>,<font_size>" textcolor "<color_name>"

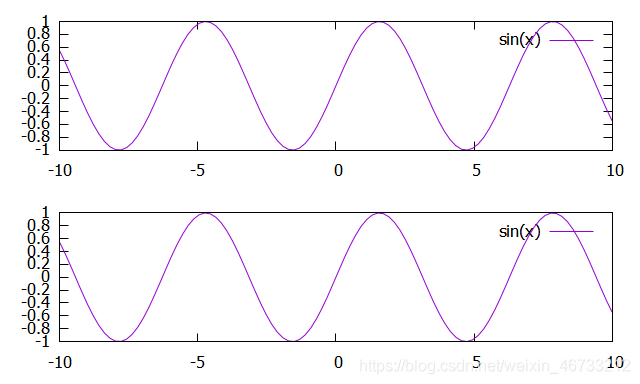

mirror是指在坐标轴的镜像位置放置相同的刻度线（没有标签），xtics是下方x轴，x2tics是上方x轴，ytics是左方y轴，y2tics是右方y轴，默认xtics和ytics是带mirror的，而x2tics和y2tics是nomirror的。可以参考以下两图的效果：

gnuplot>set xtics mirror; set ytics mirror; plot sin(x)

gnuplot>set xtics nomirror; set ytics nomirror; plot sin(x)

start, increment, end构成了一个序列，指定坐标轴刻度和标签将从start开始，按照increment的增量直到end为止，可以参考以下示例：

gnuplot>set xrange [-pi:pi]

gnuplot>set xtics -pi, pi/2, pi

gnuplot>set ytics -1, 1, 1

gnuplot>plot sin(x)

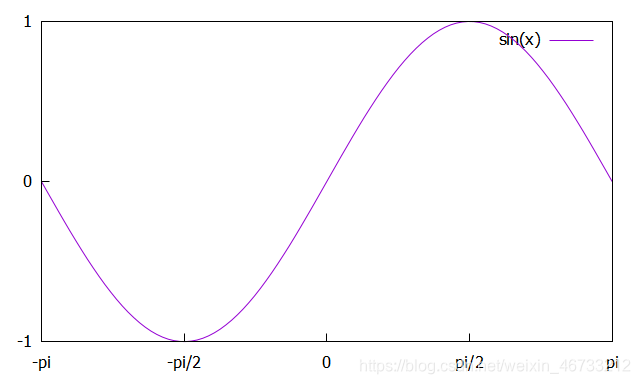

另外一种更随意地指定特定刻度的方式是直接以列表的方式列出来，即set xtics (<position1>, <position2>, ...)；如果想要指定标签，则在前面加上特定的"label"即可，即set xtics ("<label>1" <position1>, "<label2>" <position2>, ...)。可以参考以下示例：

gnuplot>set xrange [-pi:pi]

gnuplot>set xtics ("-pi" -pi, "-pi/2" -pi/2, "0" 0, "pi/2" pi/2, "pi" pi)

gnuplot>set ytics (-1, 0,1)

gnuplot>plot sin(x)

使用font和textcolor可以设置标签的字体、大小和颜色，与标题和坐标轴名称的设置方式相同。

6. 网格

使用set grid可以设置是否显示网格线，命令如下：

set grid xtics/x2tics/ytics/y2tics <line-properties>
set grid noxtics/nox2tics/noytics/noy2tics

set grid xtics/x2tics/ytics/y2tics可以显示指定坐标轴的网格线，xtics是下方x轴，x2tics是上方x轴，ytics是左方y轴，y2tics是右方y轴，也可以设定网格线的颜色线宽（但是并非针对指定坐标轴的网格线，而是所有的网格线）；前面加上no则是不显示指定坐标轴的网格线，默认是不显示任意网格线的。

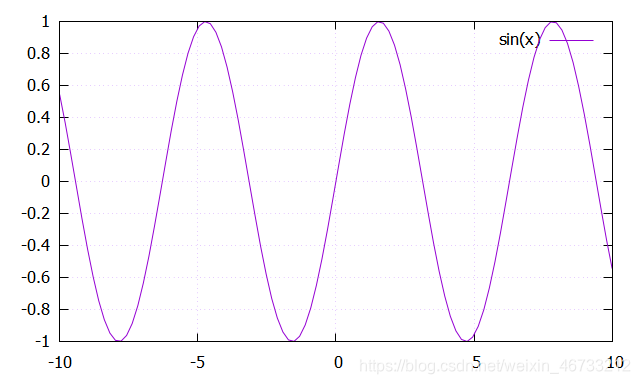

可以参考以下示例：

gnuplot>set grid xtics ytics linecolor "purple" linewidth 1

gnuplot>plot sin(x)
